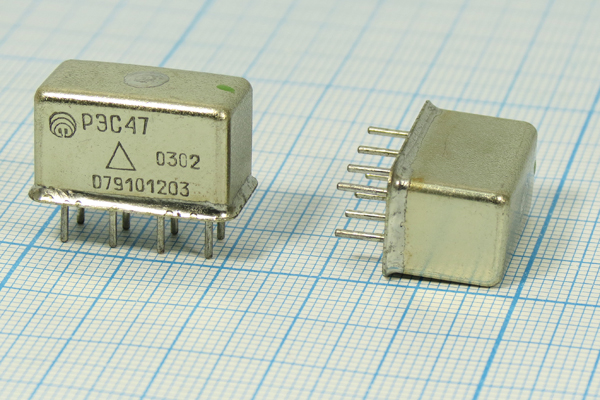

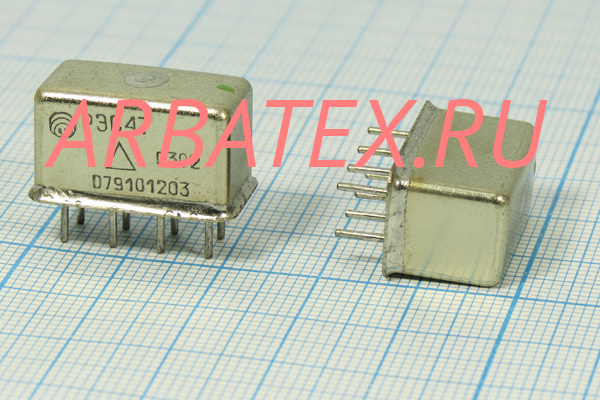

РЭС-47 РФ4.500.407-10.01

Описание Реле РЭС47 РФ4.500.407-10.01

РЭС47 РФ4.500.407-10.01 реле герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики Реле РЭС47 РФ4.500.407-10.01:

Количество контактов - 2.
Коммутируемый ток - от 1 мкА до 3 А.
Коммутируемое напряжение - от 0,05 В до 150 В.
Частота срабатывания - не более 7 Гц.
Число коммутационных циклов - не более 50 000.
Ток:
- срабатывания - от 21,5 мА до 86 мА;
- отпускания - от 3 мА до 12 мА.
Сопротивление контакта - не более 0,6 Ом.
Сопротивление обмотки - от 38 Ом до 747,5 Ом.
Время:
- срабатывания - не более 5 мс;
- отпускания - не более 1,5 мс.
Рабочее напряжение реле РЭС47 - от 4,4 В до 34 В.
Питание от источника постоянного тока напряжением - 6 В; 12 В; 27 В.
Ток питания РЭС 47 - постоянный.
Срок сохраняемости - 12 лет.
Габаритные размеры - 13×23×18,4 мм.
Масса - не более 9 г.
Температура окружающей среды - от -60° С до +85° С.
