Характеристики

48Q0V6UHJ

Описание

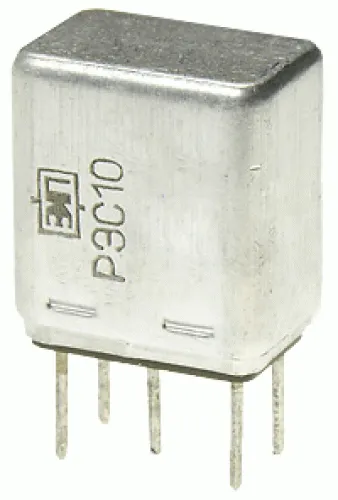

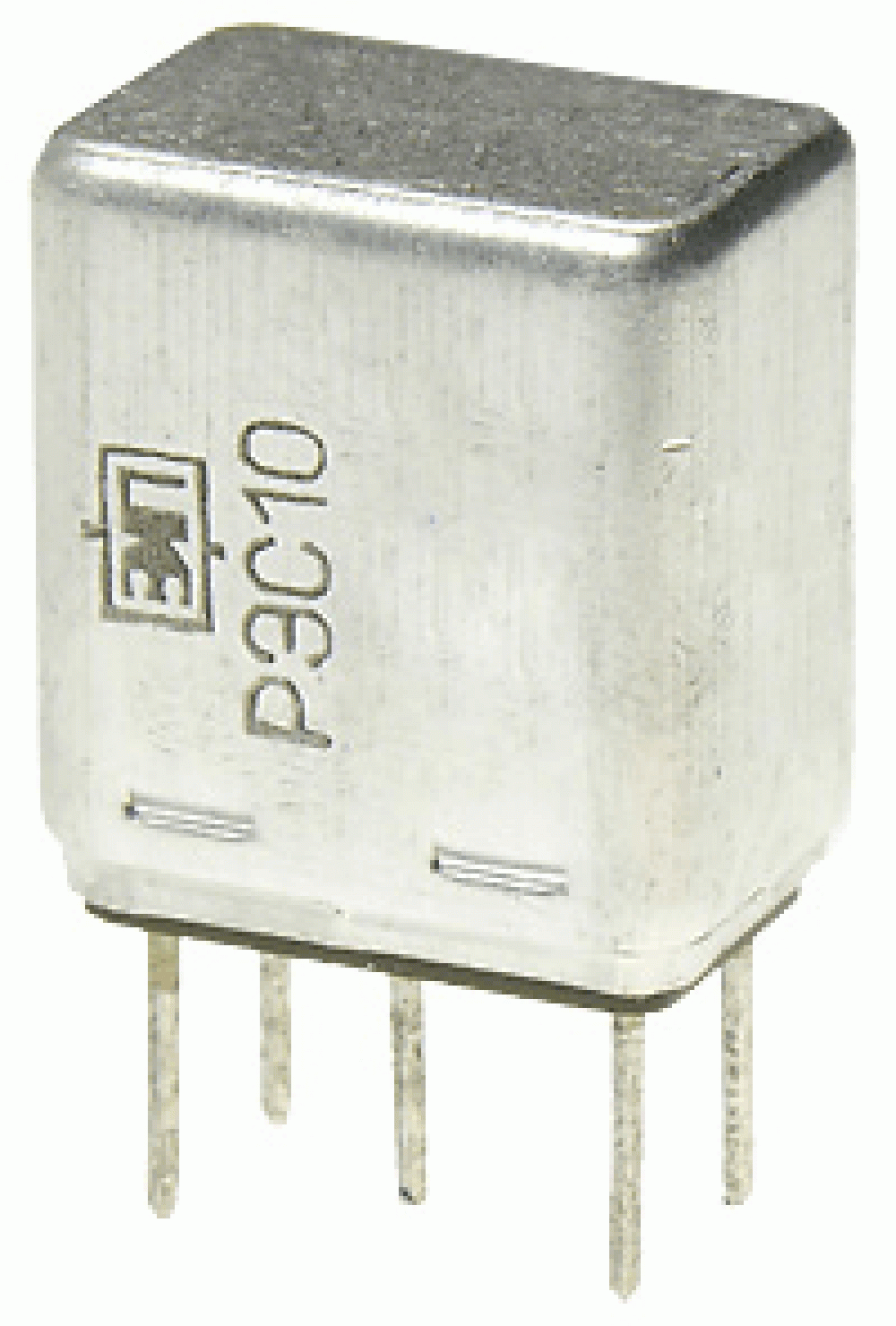

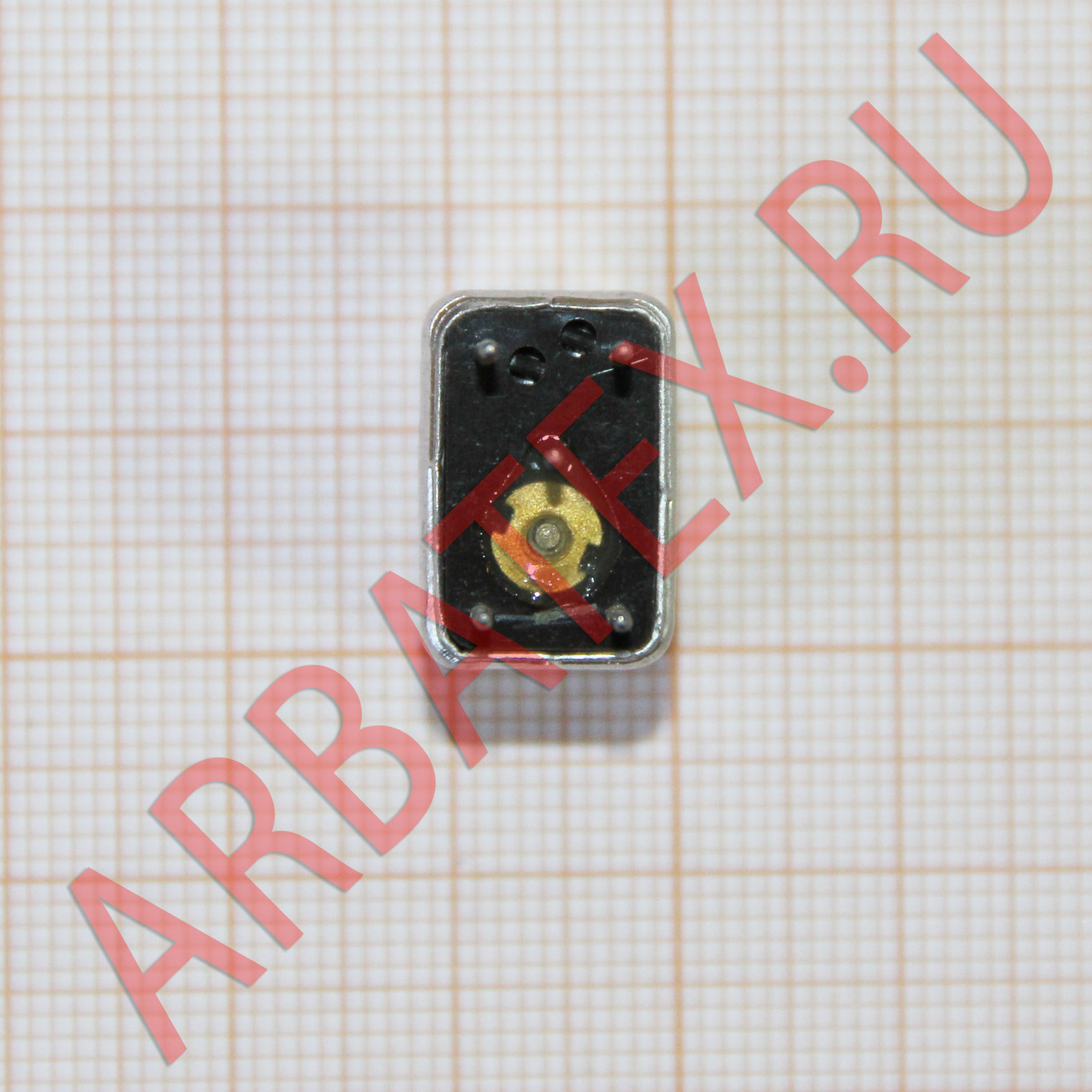

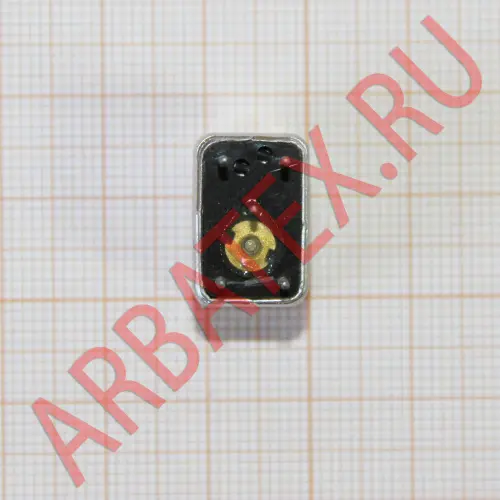

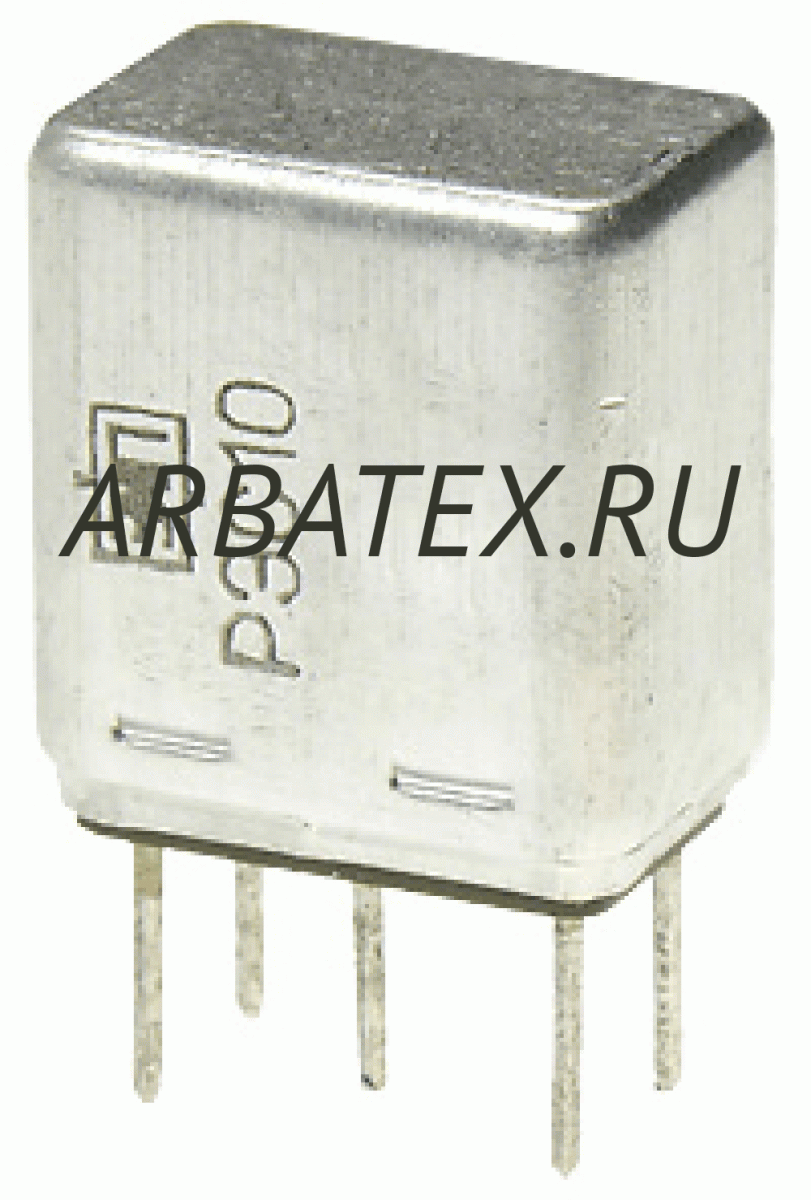

Описание Реле РЭС10 РС4.529.031 01.01


Слаботочные электромагнитные реле управляемые постоянным током с одним замыкающим или одним переключающим контактом, предназначенные для коммутации электрических цепей постоянного и переменного тока частоты от 50 до 1100 Гц. Реле выпускаются по техническим условиям РС0.452.049 ТУ. Выпускается в негерметичном, алюминиевом корпусе Реле выпускают в алюминиевом корпусе, которое имеет либо завальцованное исполнение либо пылебрызгозащищённое.

Параметры и характеристики Реле РЭС10 РС4.529.031 01.01:

Рабочий номинальный ток - 12 А; 13 А; 17 А.
Рабочее номинальное напряжение - 4 В; 5,2 В; 8,5 В; 14 В; 12,5 В; 27 В; 32 В.
Сопротивление обмотки - 21 Ом; 45 Ом; 120 Ом; 630 Ом; 1600 Ом; 4500 Ом.
Коммутирующий ток - от 1 мкА до 2 А.
Время срабатывания - от 5 мс до 8 мс.
Время отпускания реле РЭС10 - от 2,5 мс до 4,5 мс.
Напряжение, выдерживаемое изоляцией между токоведущими цепями, токоведущими цепями и корпусом:
- в нормальных климатических условиях - 500 В;
- в условиях повышенной влажности - 250 В;
- при пониженном атмосферном давлении - 220 В.
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом:
- в нормальных климатических условиях - 200 МОм;
- в условиях повышенной влажности - 10 МОм;
- при повышении температуры - 20 МОм.
Износостойкость - не более 100 000.
Количество обмоток - одна.
Сопротивление электрических контактов:
- Ср Пд Мг 20-0,3 - 1,5 Ом;
- Зп 999,9 - 0,5 Ом.
Габаритные размеры РЭС 10 без выводов - 11,5×16,7×19 мм.
Масса - не более 7,5 г.
Температура окружающего воздуха - от -60° С до +100° С.



Исполнение реле РЭС-10

Тип контактов

Сопротивление
обмотки, Ом

Ток, мА

U раб., В

отпускания

срабатывания

рабочий

РЭС-10 РС4.529.031-01.01

3825÷5175

6

0,8

7÷12

­-

РЭС-10 РС4.529.031-01.02

3825÷5175

6

0,8

7÷12

­-

РЭС-10 РС4.529.031-02.01

1п

3825÷5175

8

1,1

9,5÷12

­-

РЭС-10 РС4.529.031-02.02

1п

3825÷5175

8

1,1

9,5÷12

­-

РЭС-10 РС4.529.031-03.01

1п

536÷724

22

3

­-

24÷36

РЭС-10 РС4.529.031-03.02

1п

536÷724

22

3

­-

24÷36

РЭС-10 РС4.529.031-04.01

1п

108÷132

50

7

­-

9÷15

РЭС-10 РС4.529.031-04.02

1п

108÷132

50

7

­-

9÷15

РЭС-10 РС4.529.031-05.01

1п

40÷50

70

11

­-

5,5÷10

РЭС-10 РС4.529.031-05.02

1п

40÷50

70

11

­-

5,5÷10

РЭС-10 РС4.529.031-06.01

1360÷1840

10

1,3

12÷18

­-

РЭС-10 РС4.529.031-06.02

1360÷1840

10

1,3

12÷18

­-

РЭС-10 РС4.529.031-07.01

108÷132

35

5

­-

7÷15

РЭС-10 РС4.529.031-07.02

108÷132

35

5

­-

7÷15

РЭС-10 РС4.529.031-08.01

108÷132

35

5

­-

7÷15

РЭС-10 РС4.529.031-08.02

108÷132

35

5

­-

7÷15

РЭС-10 РС4.529.031-09.01

1п

108÷132

50

7

­-

9÷15

РЭС-10 РС4.529.031-09.02

1п

108÷132

50

7

­-

9÷15

РЭС-10 РС4.529.031-10.01

1п

3825÷5175

8

1,1

9,5÷12

­-

РЭС-10 РС4.529.031-10.02

1п

3825÷5175

8

1,1

9,5÷12

­-

РЭС-10 РС4.529.031-11.01

1п

536÷724

22

3

­-

24÷36

РЭС-10 РС4.529.031-11.02

1п

536÷724

22

3

­-

24÷36

РЭС-10 РС4.529.031-12.01

1п

40÷50

70

11

­-

5,5÷10

РЭС-10 РС4.529.031-12.02

1п

40÷50

70

11

­-

5,5÷10

РЭС-10 РС4.529.031-13.01

1360÷1840

10

1,3

12÷18

­-

РЭС-10 РС4.529.031-13.02

1360÷1840

10

1,3

12÷18

­-

РЭС-10 РС4.529.031-16.01

3825÷5175

6

0,8

7÷12

­-

РЭС-10 РС4.529.031-16.02

3825÷5175

6

0,8

7÷12

­-

РЭС-10 РС4.529.031-17.01

1п

3825÷5175

8

1,1

9,5÷12

­-

РЭС-10 РС4.529.031-17.02

1п

3825÷5175

8

1,1

9,5÷12

­-

РЭС-10 РС4.529.031-18.01

1п

536÷724

22

3

­-

24÷36

РЭС-10 РС4.529.031-18.02

1п

536÷724

22

3

­-

24÷36

РЭС-10 РС4.529.031-19.01

1п

108÷132

50

7

­-

9÷15

РЭС-10 РС4.529.031-19.02

1п

108÷132

50

7

­-

9÷15

РЭС-10 РС4.529.031-20.01

1п

40÷50

70

11

­-

5,5÷10

РЭС-10 РС4.529.031-20.02

1п

40÷50

70

11

­-

5,5÷10

РЭС-10 РС4.529.031-21.01

1360÷1840

10

1,5

12÷18

­-

РЭС-10 РС4.529.031-21.02

1360÷1840

10

1,5

12÷18

­-

РЭС-10 РС4.529.031-22.01

108÷132

35

5

­-

7÷15

РЭС-10 РС4.529.031-22.02

108÷132

35

5

­-

7÷15
