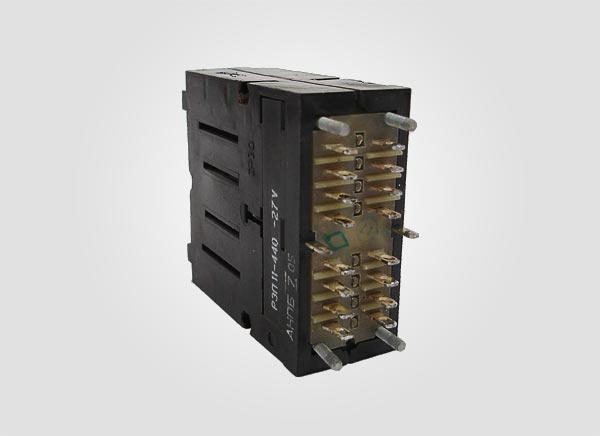

Описание Реле РЭП11-440 110В
РЭП11-440 110В реле электромагнитное промежуточное постоянного и переменного тока применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики Реле РЭП11-440 110В:
Номинальный коммутируемый ток - 16 А.
Минимальный коммутируемый ток - 0,01 А.
Номинальное коммутируемое напряжение:
- постоянного тока - 220 В;
- переменного тока - 380 В.
Количество контактов:
- замыкающих - 4;
- размыкающих - 4.
Мощность, потребляемая реле РЭП11-440 в холодном состоянии:
- реле переменного тока - не более 14 В·А;
- реле постоянного тока - не более 9 Вт.
Максимальная частота включения в час:
- реле переменного тока - 1200;
- реле постоянного тока - 600.
Время нахождения реле под током:
- при температуре +85° С - 5000 ч;
- при температуре +55° С - 120 000 ч.
Номинальное напряжение питания обмотки реле РЭП11-440:
- постоянного тока - 12 В, 24 В, 27 В, 110 В;
- переменного тока - 12 В, 24 В, 36 В, 40 В, 127 В, 220 В, 380 В.
Наименьшее номинальное напряжение контактов - 12 В.
Допустимые пределы изменения напряжения цепи управления, от номинального - от 0,85% до 1,1%.
Присоединение одного или двух проводников общей площадью сечения - 2,5 мм2.
Срок сохраняемости реле РЭП11-440 - 10 лет.
Электрическое сопротивление изоляции в холодном состоянии в нормальных климатических условиях - не менее 200 МОм.
Масса реле РЭП11-440 - не более 300 г.
Температура окружающего воздуха - от -60° С до +85° С.
