РЭН34-Т ХП4.500.000-02

Описание Реле РЭН34-Т ХП4.500.000-02

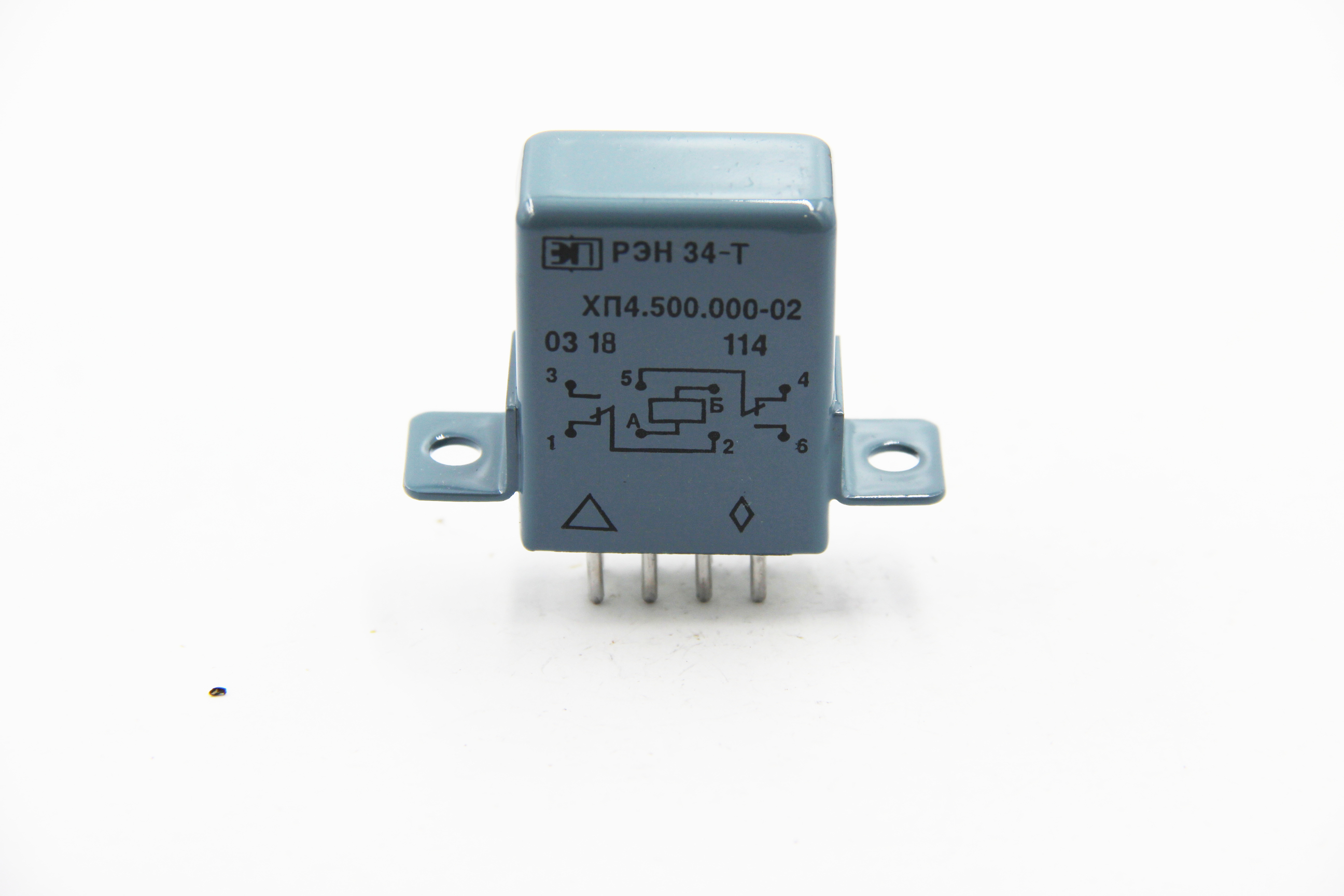

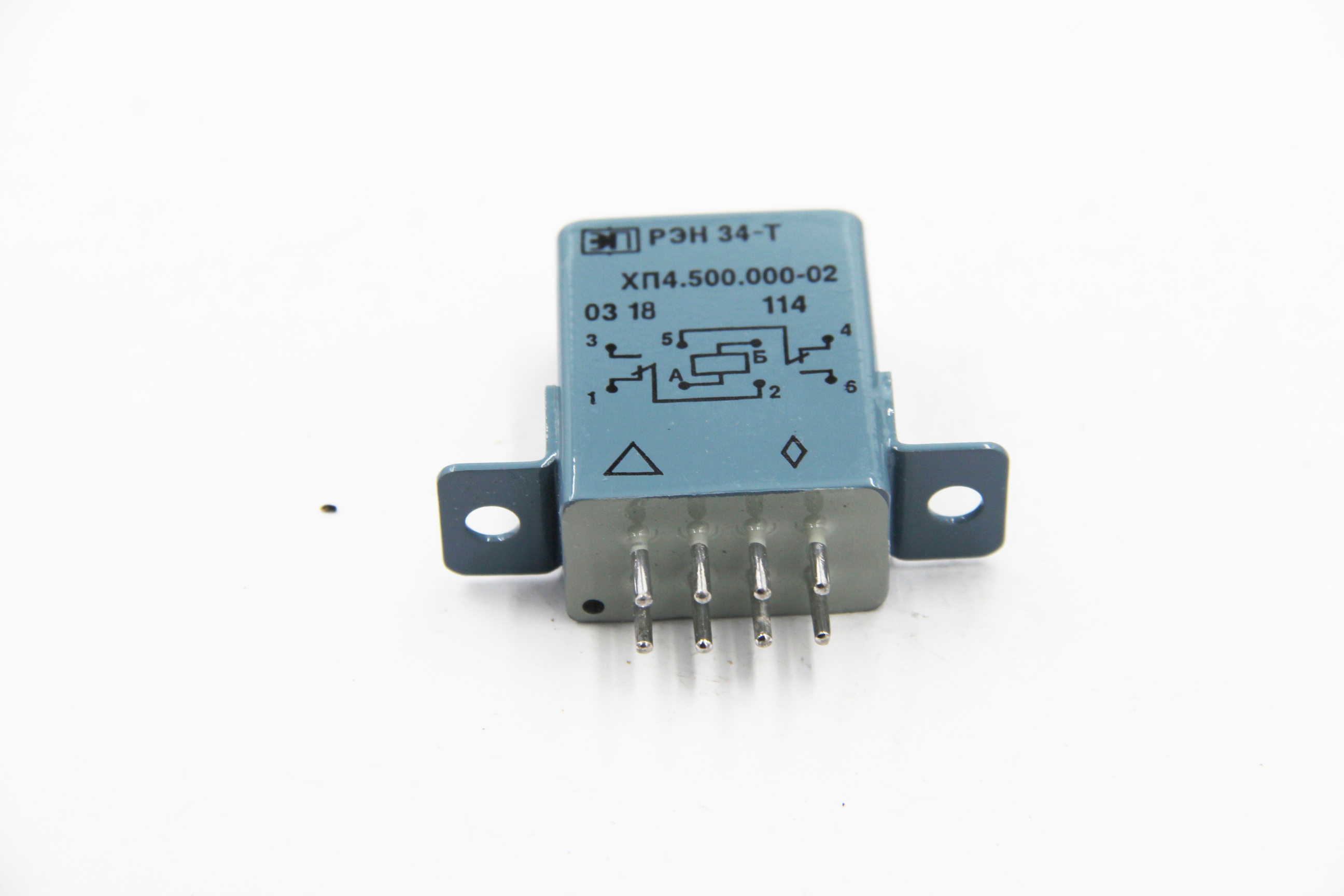

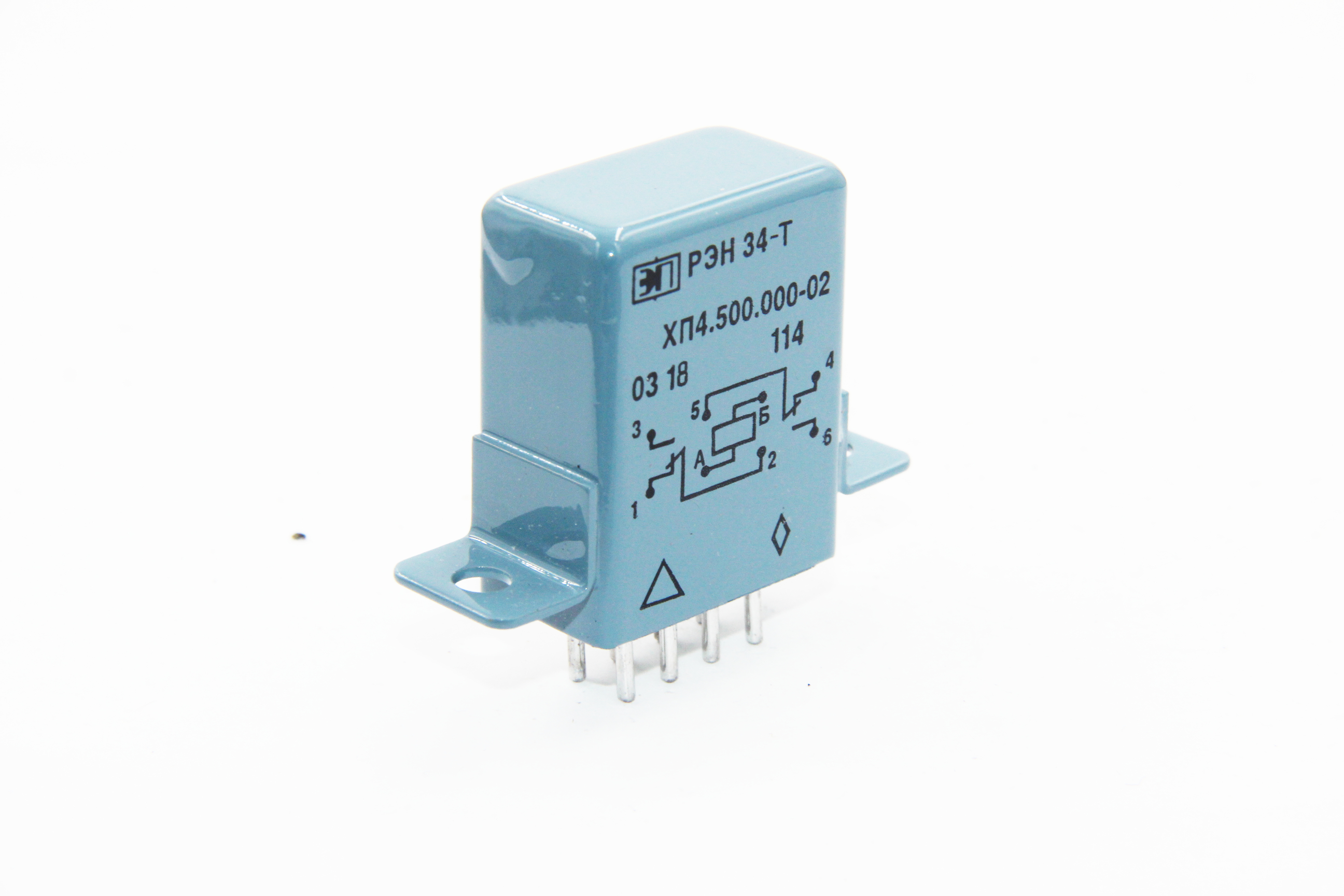

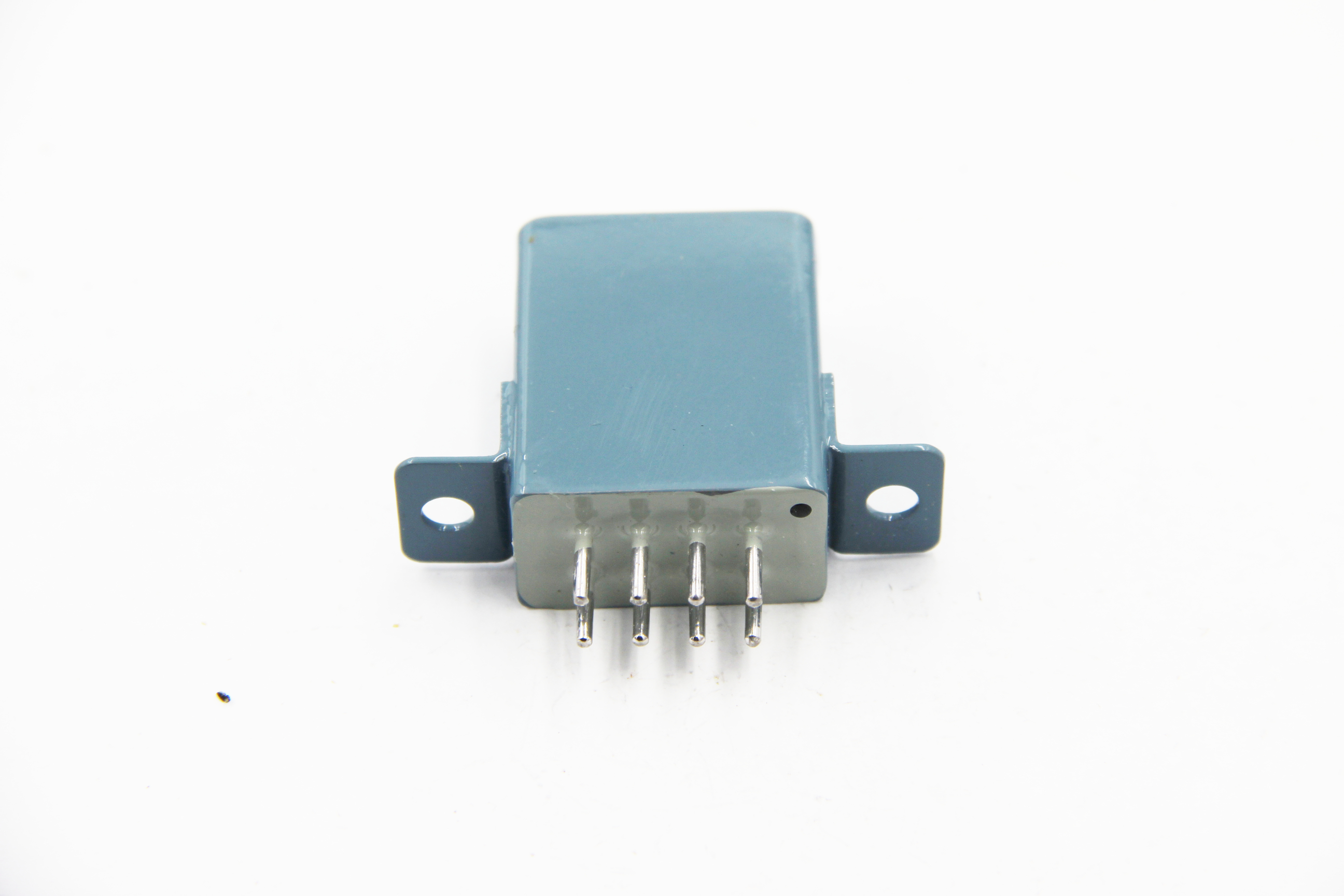

РЭН34-Т ХП4.500.000-02 реле электромагнитное слаботочное зачехленное, двухпозиционное, одностабильное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики Реле РЭН34-Т ХП4.500.000-02:

Коммутируемые токи - от 0,1 А до 10 А.
Коммутируемое напряжение - от 12 В до 250 В.
Ток:
- срабатывания - не более 100 мА;
- отпускания - не менее 4 мА.
Сопротивление обмотки РЭН 34-Т:
- от 60 Ом до 74 Ом;
- от 288 Ом до 352 Ом.
Частота срабатывания - не более 3 Гц.
Число коммутационных циклов - не более 50 000.
Сопротивление контакта - 0,1 Ом.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом:
- в нормальных климатических условиях (обмотка обесточена) - не менее 1000 МОм;
- в условиях повышенной влажности - не менее 10 МОм;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - не менее 20 МОм.
Испытательное переменное напряжение реле РЭН 34 между токоведущими элементами, между токоведущими элементами и корпусом:
- в нормальных климатических условиях - 750 В;
- в условиях повышенной влажности - 300 В;
- при пониженном атмосферном давлении - 250 В.
Рабочее напряжение - от 11 В до 34 В.
Питание РЭН34-Т от источника постоянного тока напряжением - 12 В; 27 В.
Срок сохраняемости - 12 лет.
Габаритные размеры - не более 50×17×45 мм.
Масса - не более 60 г.
Температура окружающей среды - от -60° С до +125° С.
