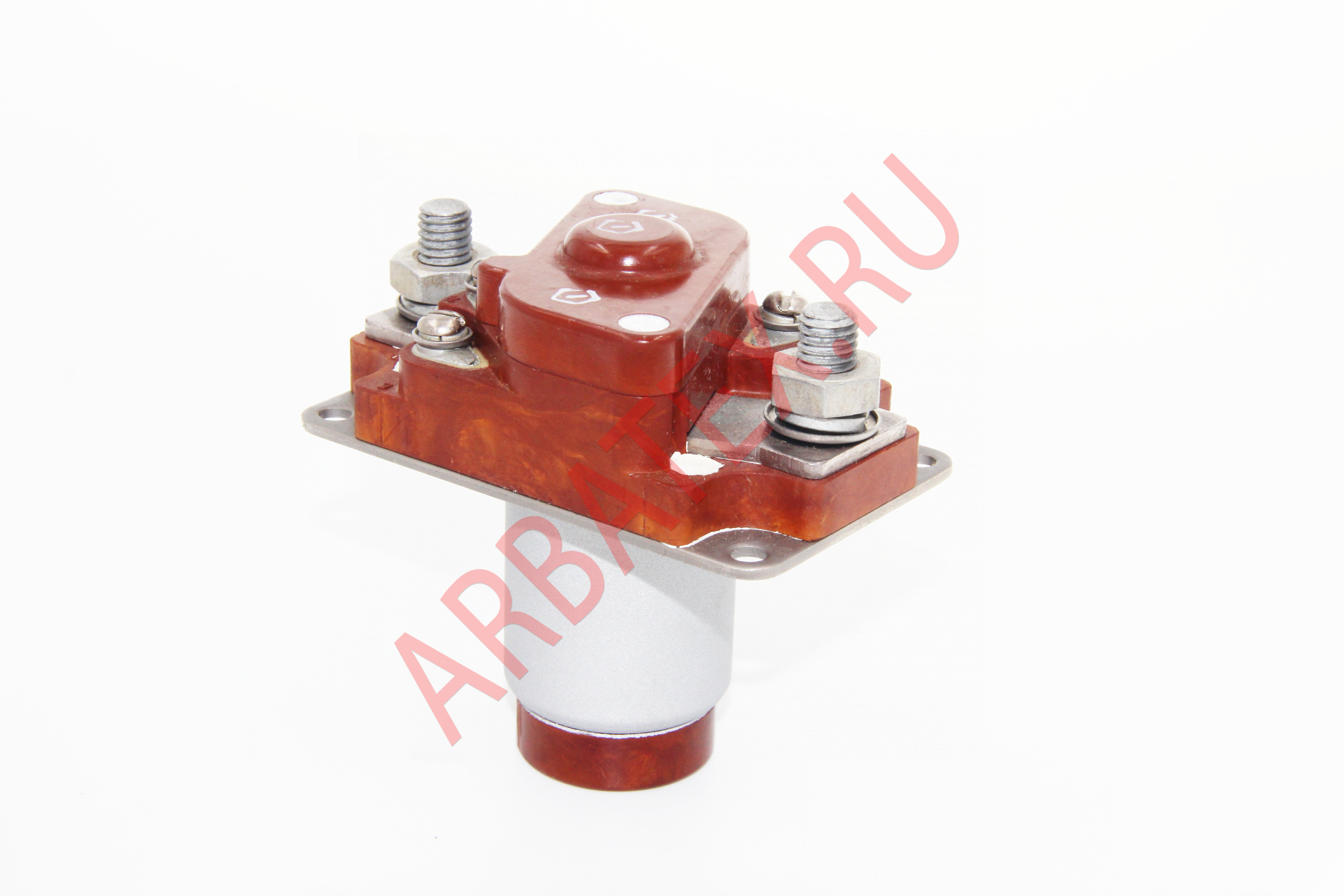

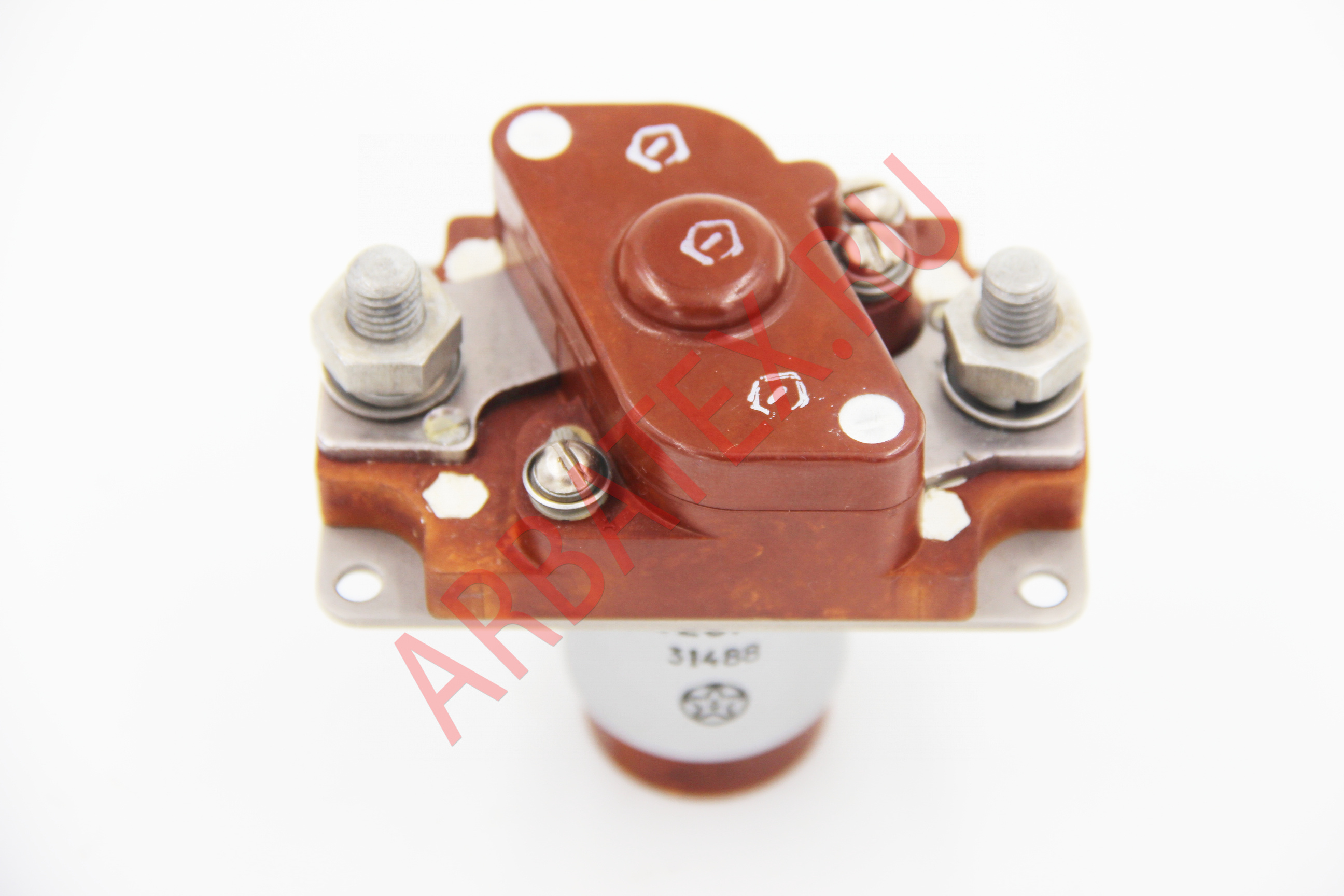

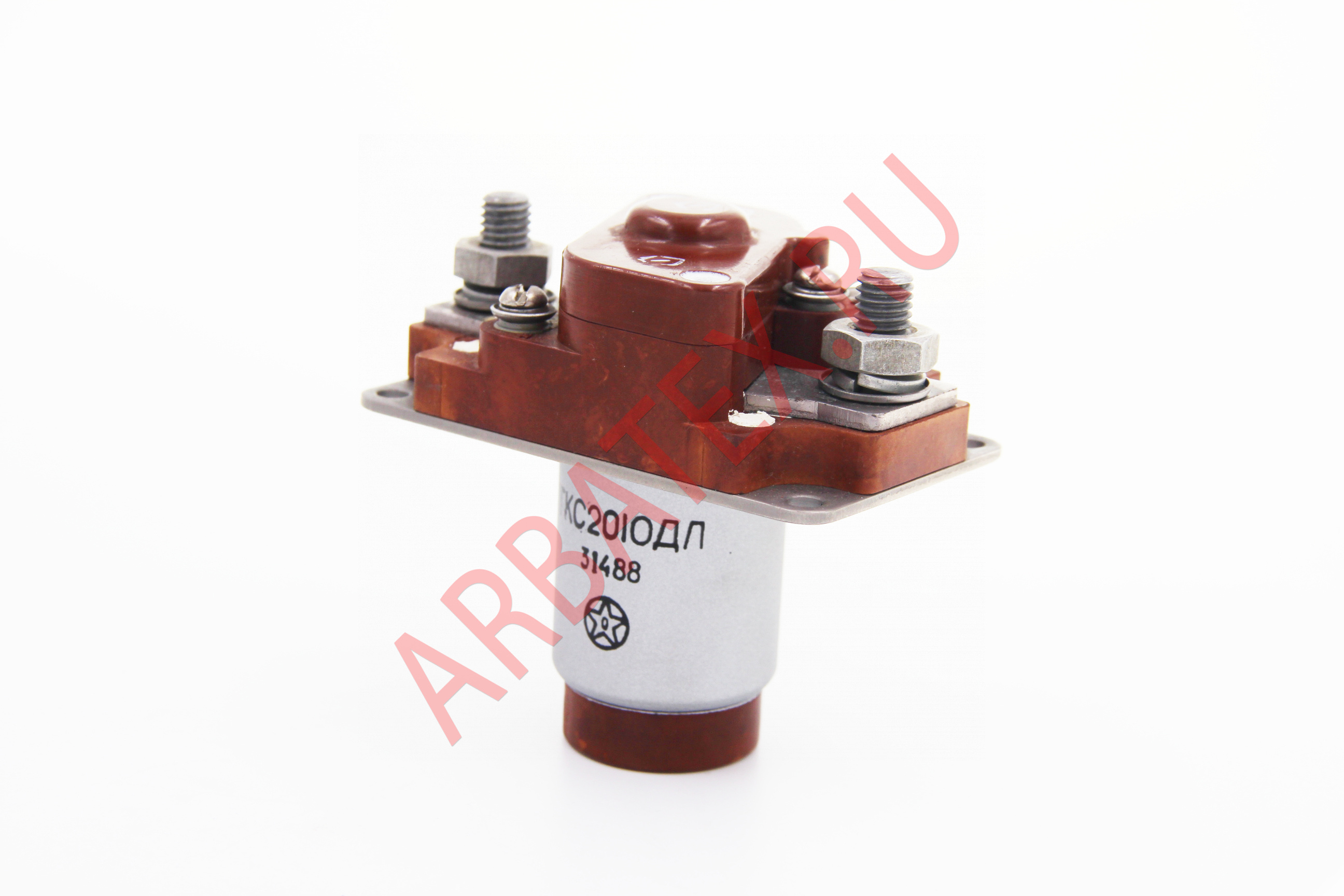

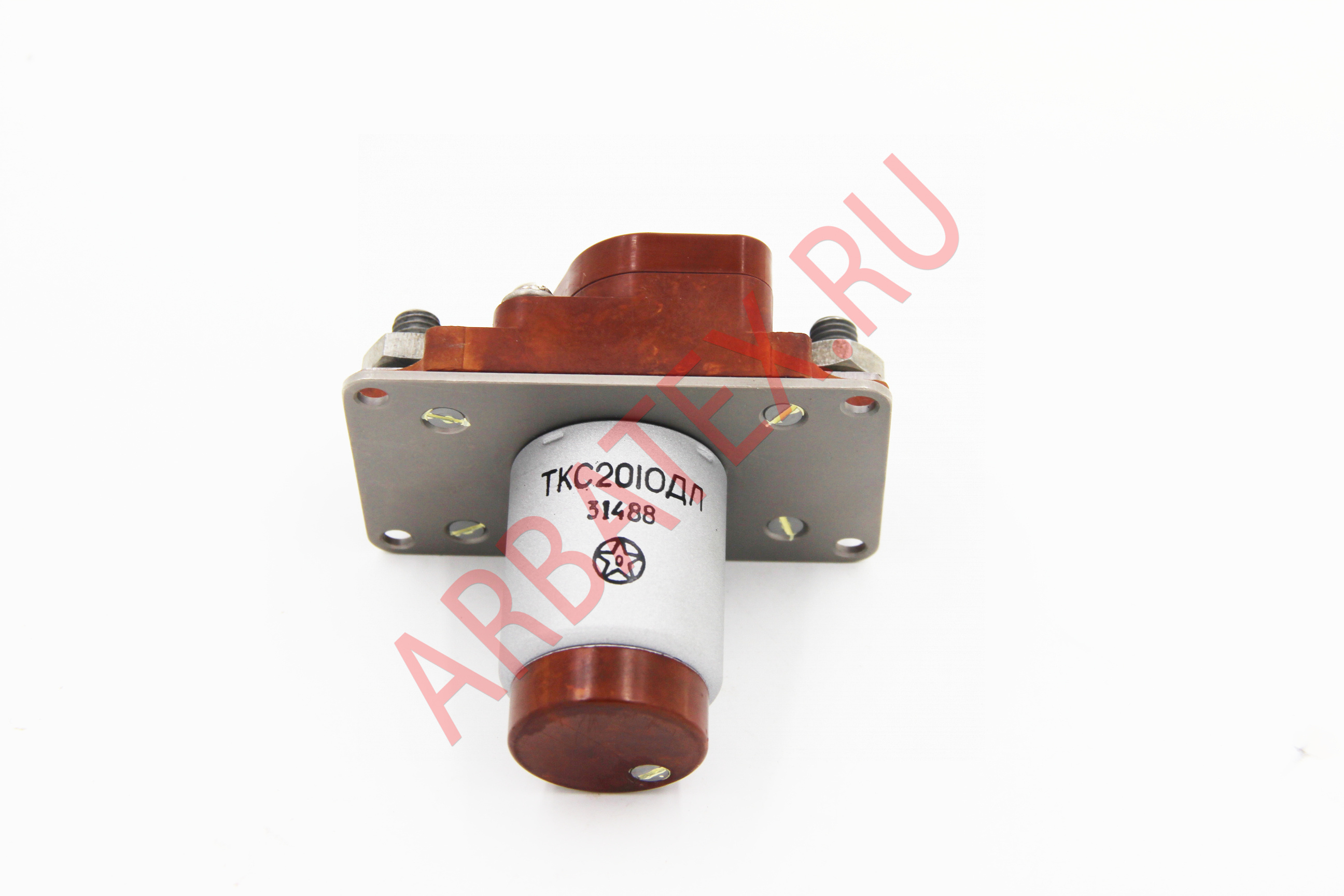

Описание контактора ТКС201ОДЛ
ТКС201ОДЛ контактор электромагнитный двухпозиционный служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин, применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики ТКС201ОДЛ:
Контактор электромагнитный ТКС201ОДЛ предназначен для коммутации цепей постоянного и переменного тока в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКС201ОДЛ
- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;
- К - обозначение аппарата: К - контактор;
- С - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 2 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 1 - число независимых замыкающих контактов;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - режим работы продолжительный;
- Л - облегченный вариант.
Основные технические характеристики контактора ТКС201ОДЛ:
Номинальное напряжение в цепи главных контактов и в цепи управления, В ...... 27
Ток главных контактов, А ...... 200
Режим работы ...... продожительный
Число коммутаций ...... 10000.
