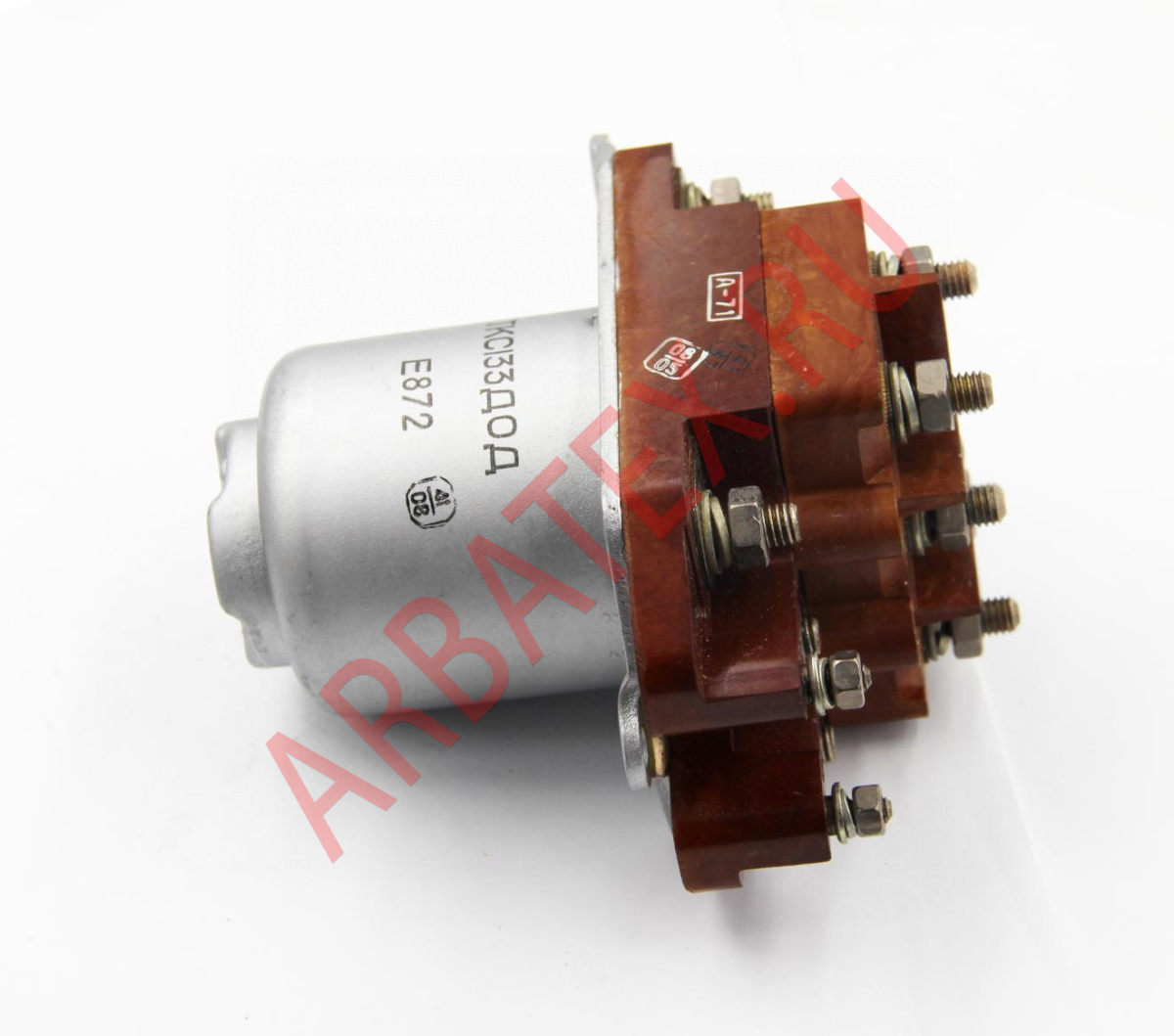

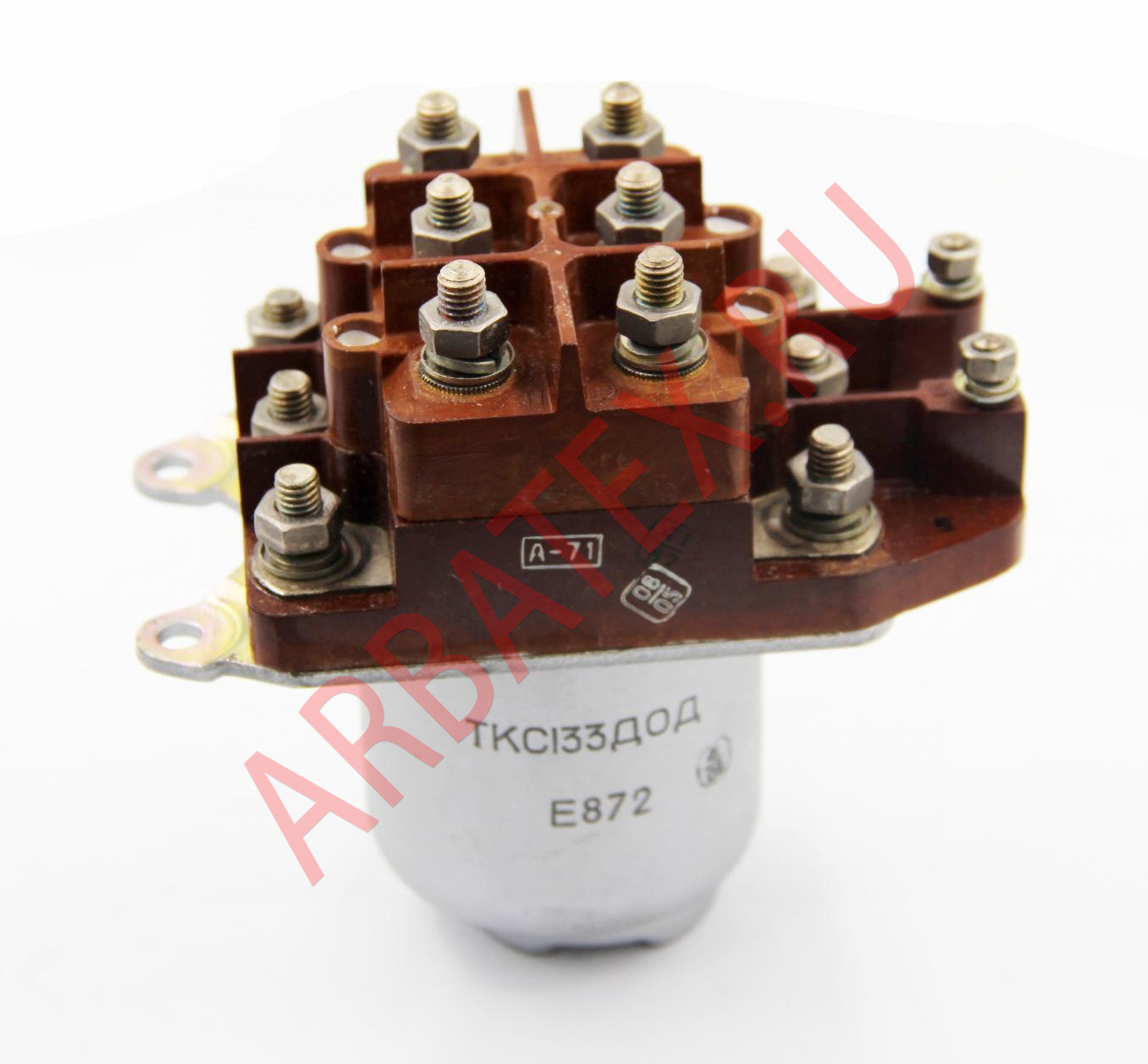

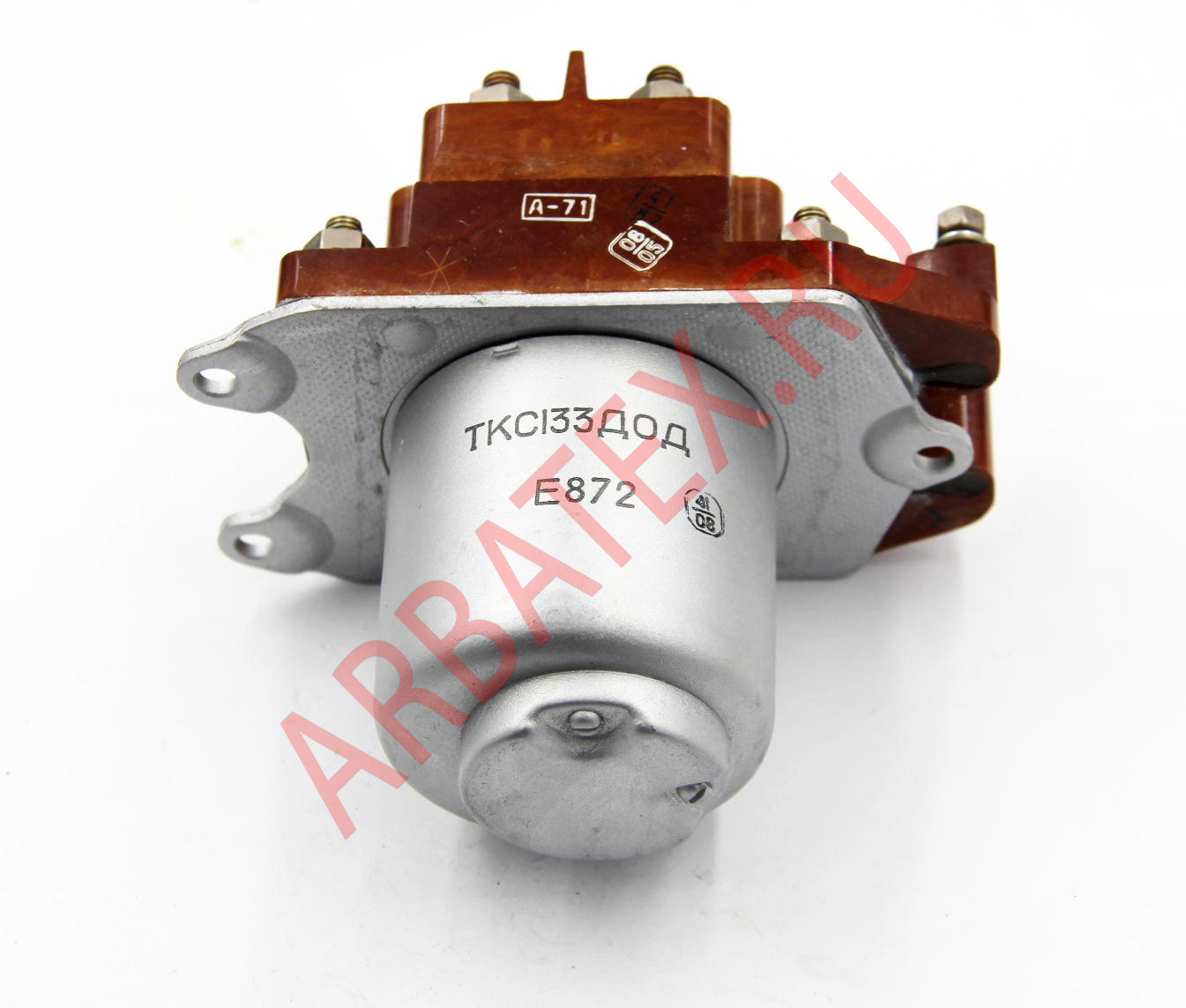

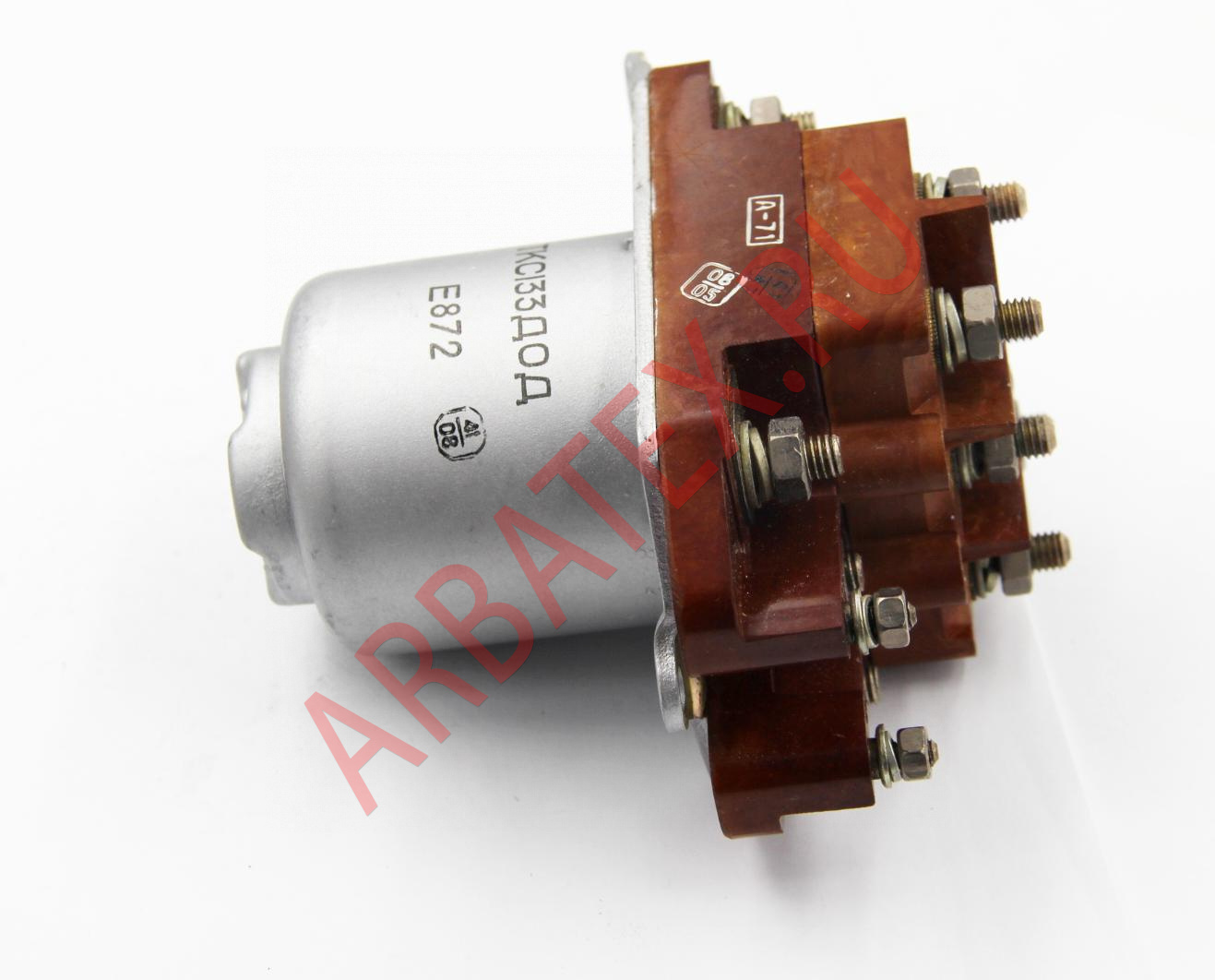

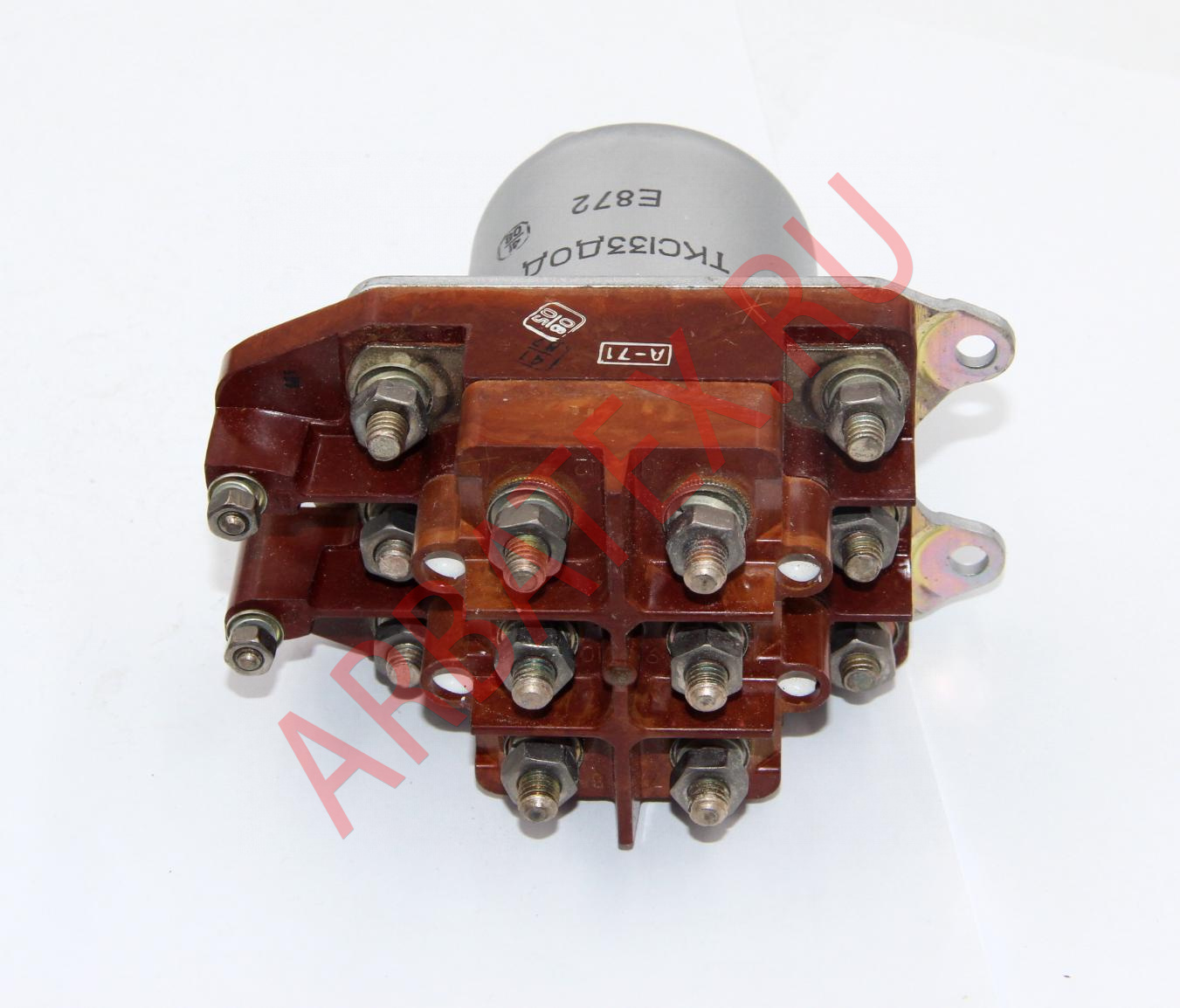

Описание контактора ТКС133ДОД
ТКС133ДОД контактор электромагнитный двухпозиционный служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин, применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики ТКС133ДОД:
Контактор включающий ТКС133ДОД предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКС133ДОД
- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;
- К - обозначение аппарата: К - контактор;
- С - значение номинального тока в цепи главных контактов, обозначает разряд:
- буква Е - единицы;
- буква Д - десятки;
- буква С - сотни;
- 1 - указывает число единиц данного разряда;
- 3 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С
Основные технические характеристики контактора ТКС133ДОД:
Номинальное напряжение цепи питания, В ...... 27
Ток коммутации, А ...... 100; 50
Напряжение коммутации, В:
- постоянного тока ...... 30
- переменного тока ...... 220В 440Гц; 380В 50Гц
Число коммутируемых цепей ...... 3
Режим работы ...... продолжительный
Габаритные размеры, мм ...... 118х68х119
Масса -1,35 кг.
