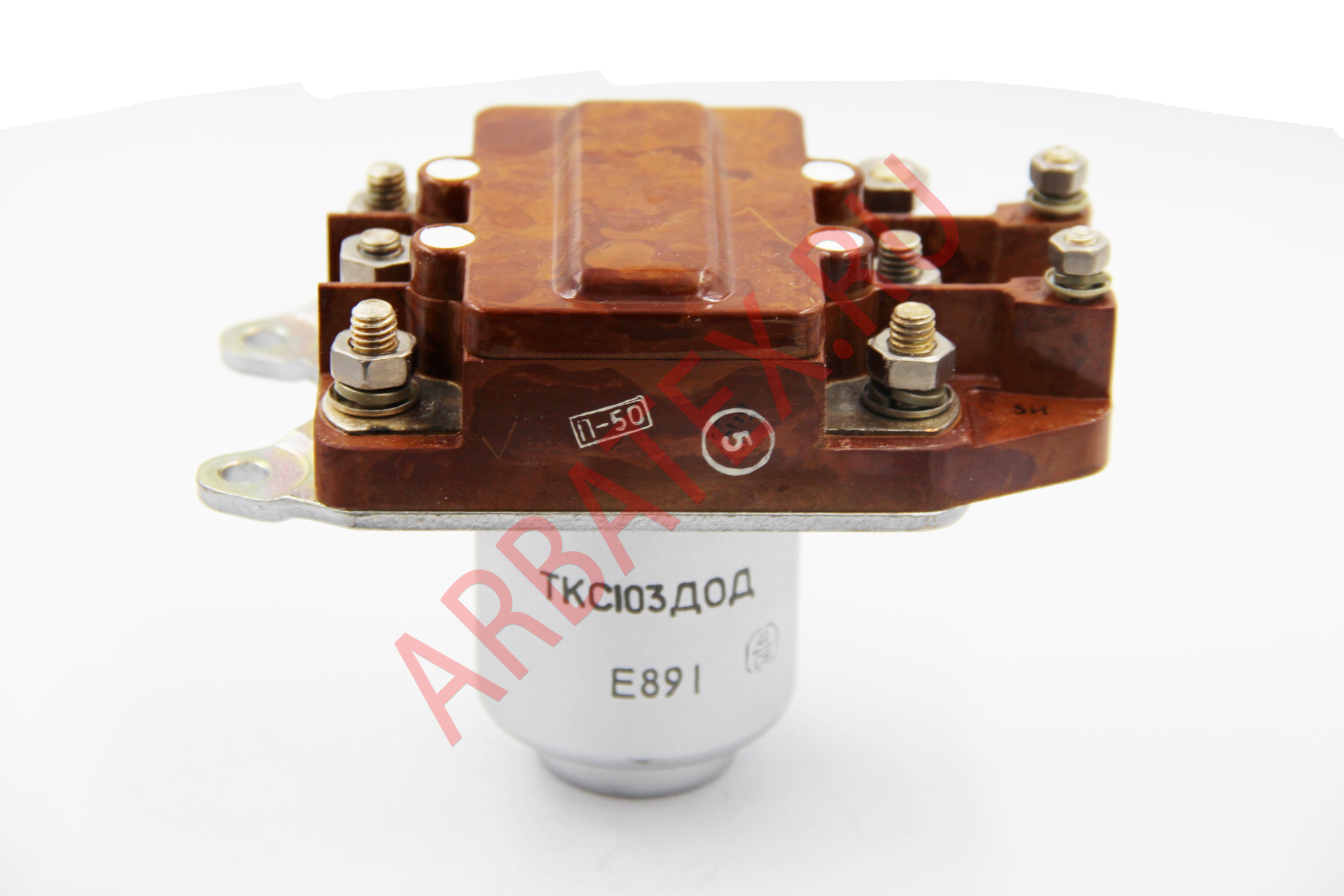

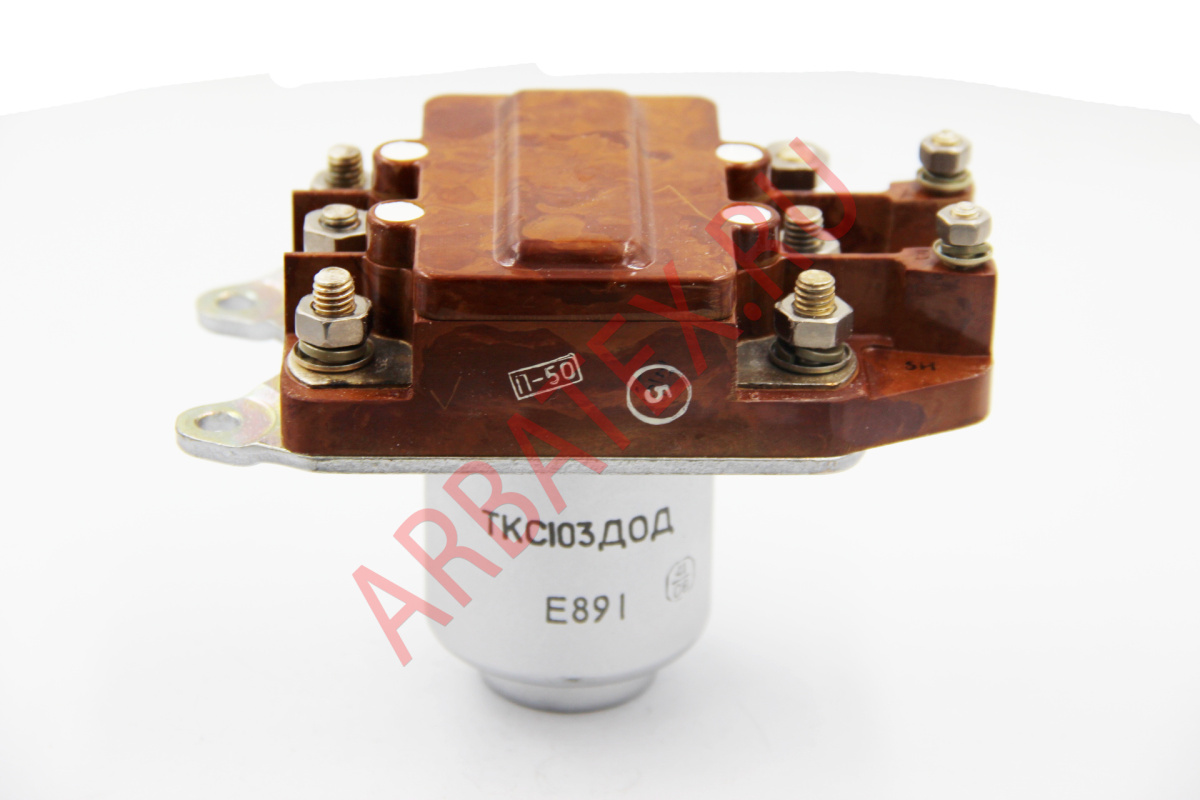

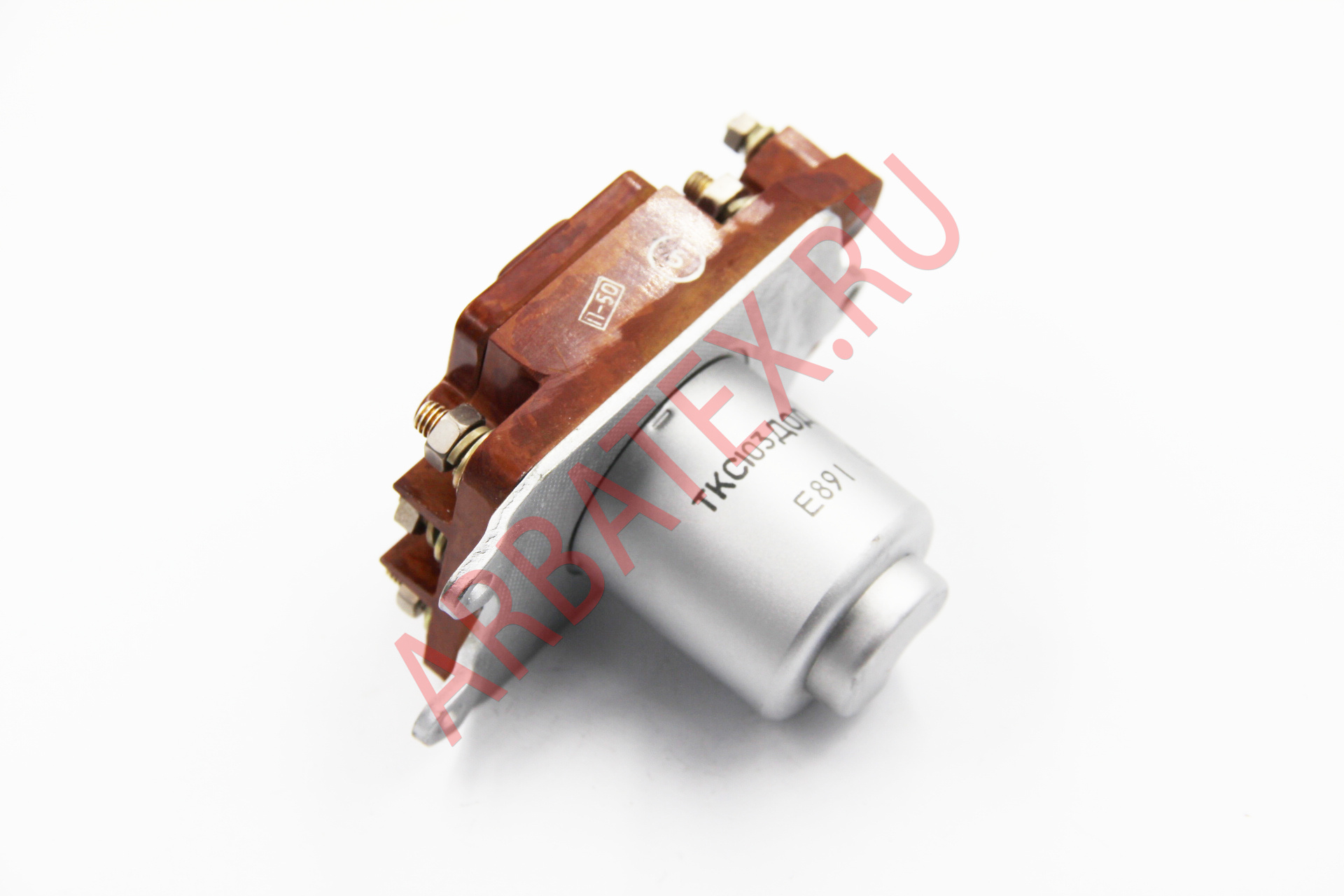

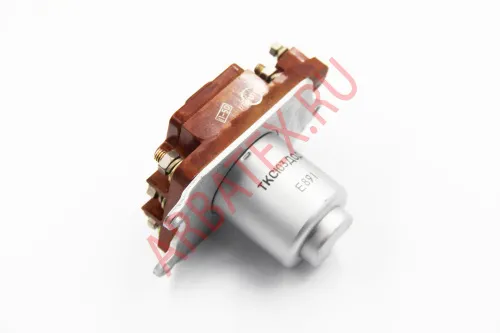

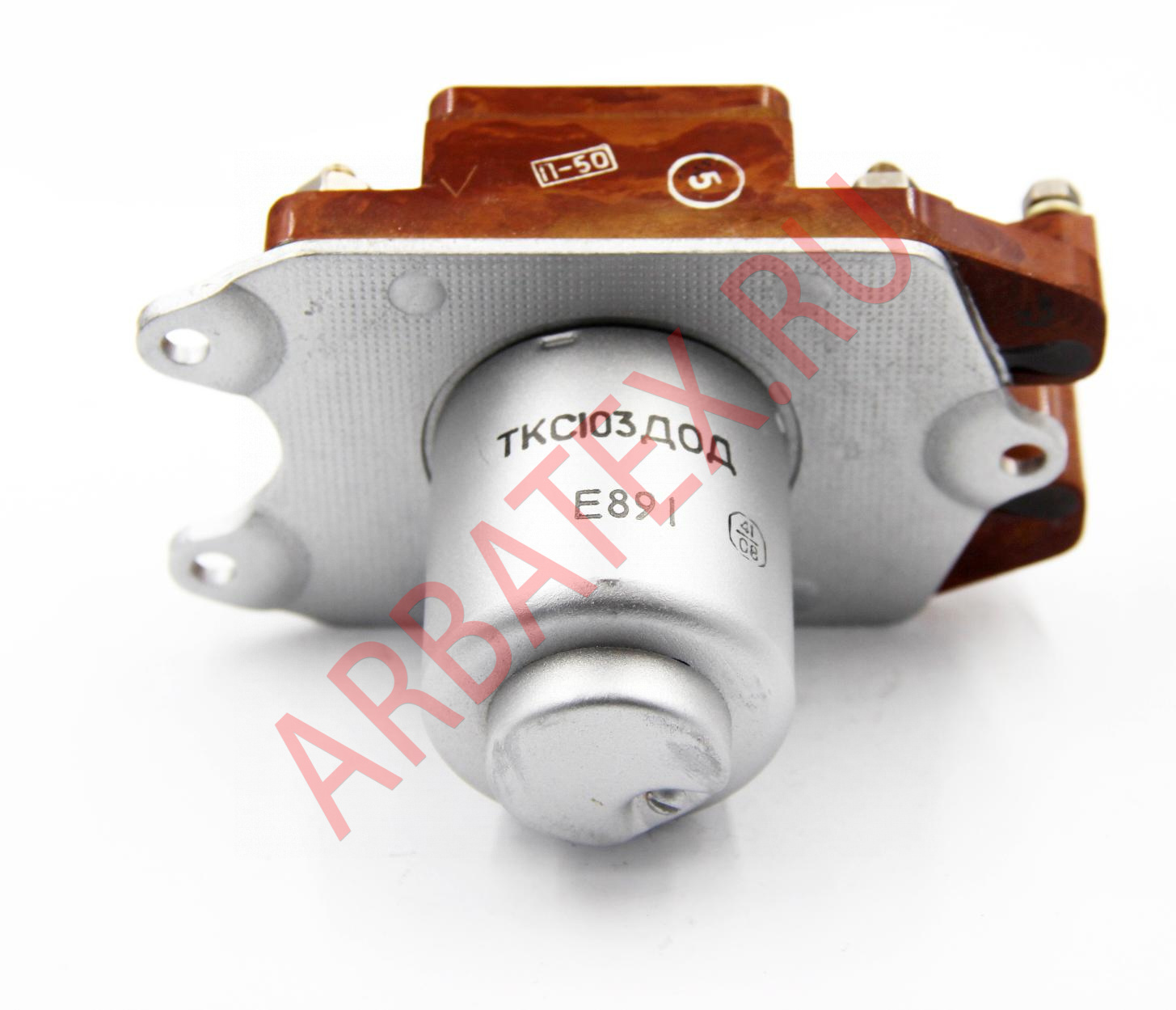

ТКС103ДОД контактор

Описание контактора ТКС103ДОД

ТКС103ДОД контактор электромагнитный двухпозиционный служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин, применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики ТКС103ДОД:

Контактор одноцепевой включающий ТКС103ДОД предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Контакторы представляют собой контактные устройства с двойным разрывом цепи контактов, приводимые в действие электромагнитом втяжного типа.

Структура условного обозначения:
ТКС103ДОД
- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;
- К - обозначение аппарата: К - контактор;
- С - значение номинального тока в цепи главных контактов, обозначает разряд:
     - буква Е - единицы;
     - буква Д - десятки;
     - буква С - сотни;
- 1 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С


Основные технические характеристики контактора ТКС103ДОД:
Ток коммутации, А ...... 100; 50
Напряжение коммутации, В:
     - постоянного тока ...... 30
     - переменного тока ...... 200В 400Гц; 380В 55Гц
Число коммутируемых цепей ...... 3
Режим работы ...... продолжительный
Габаритные размеры, мм ...... 115х86х82
Масса - 0,85 кг.
