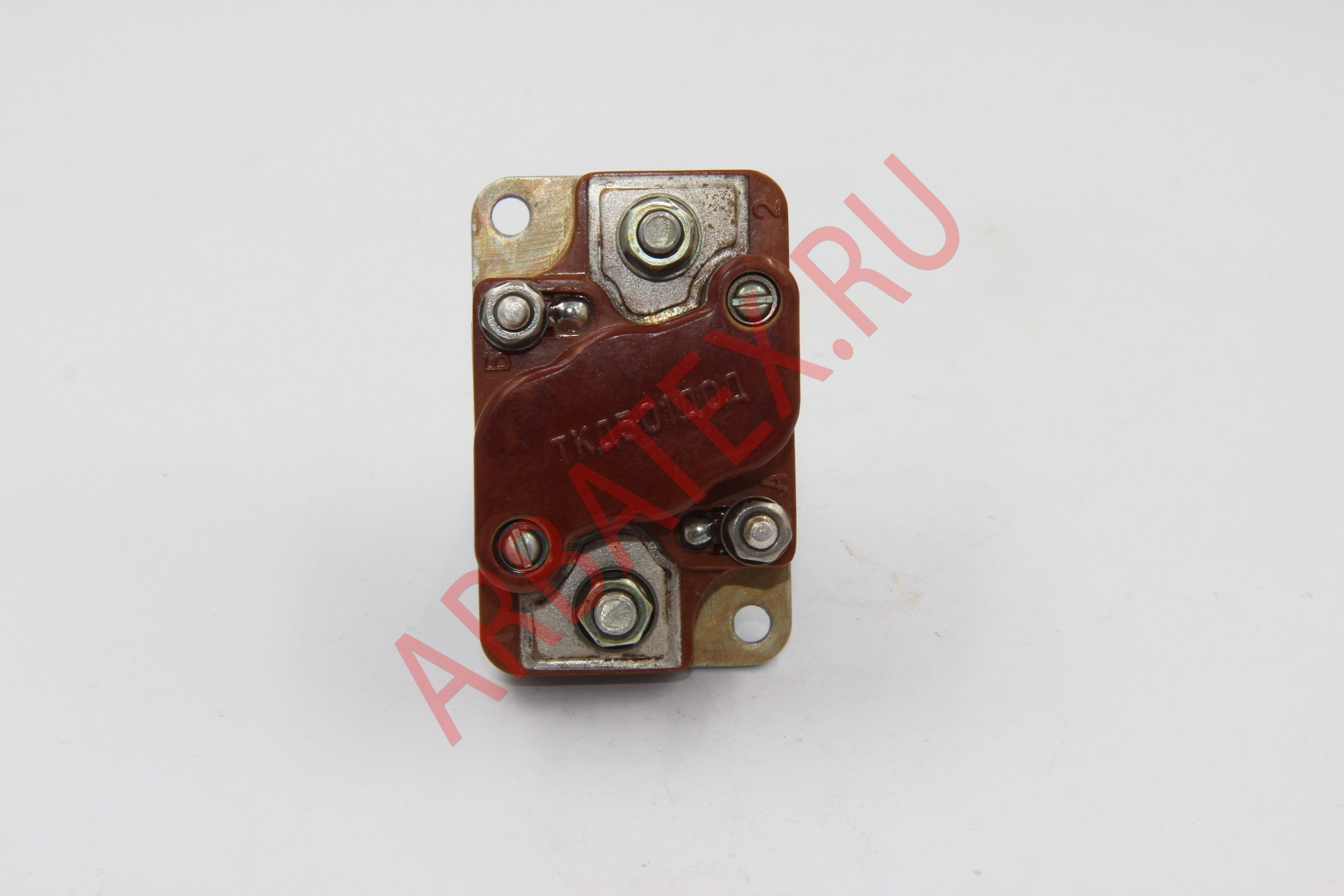

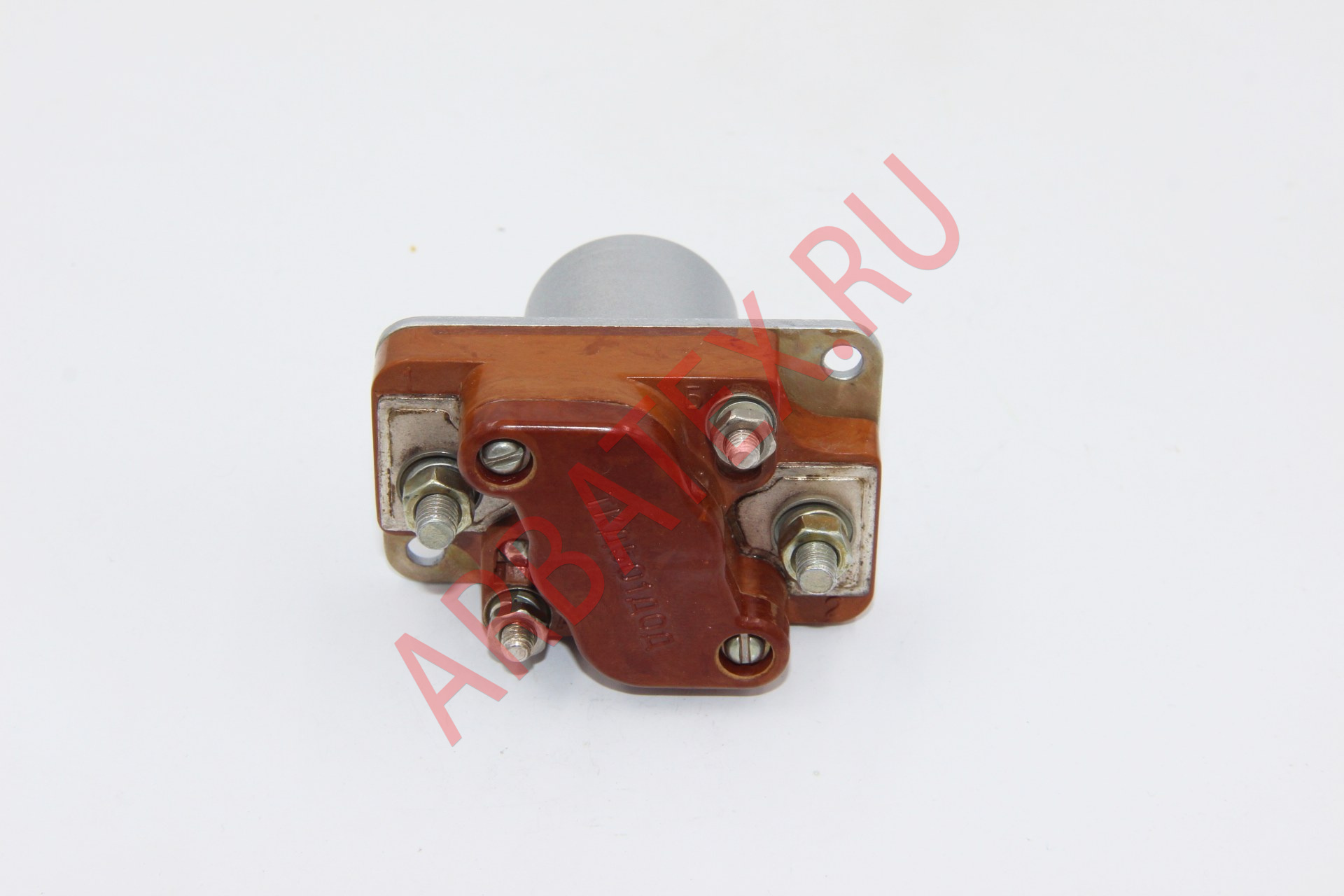

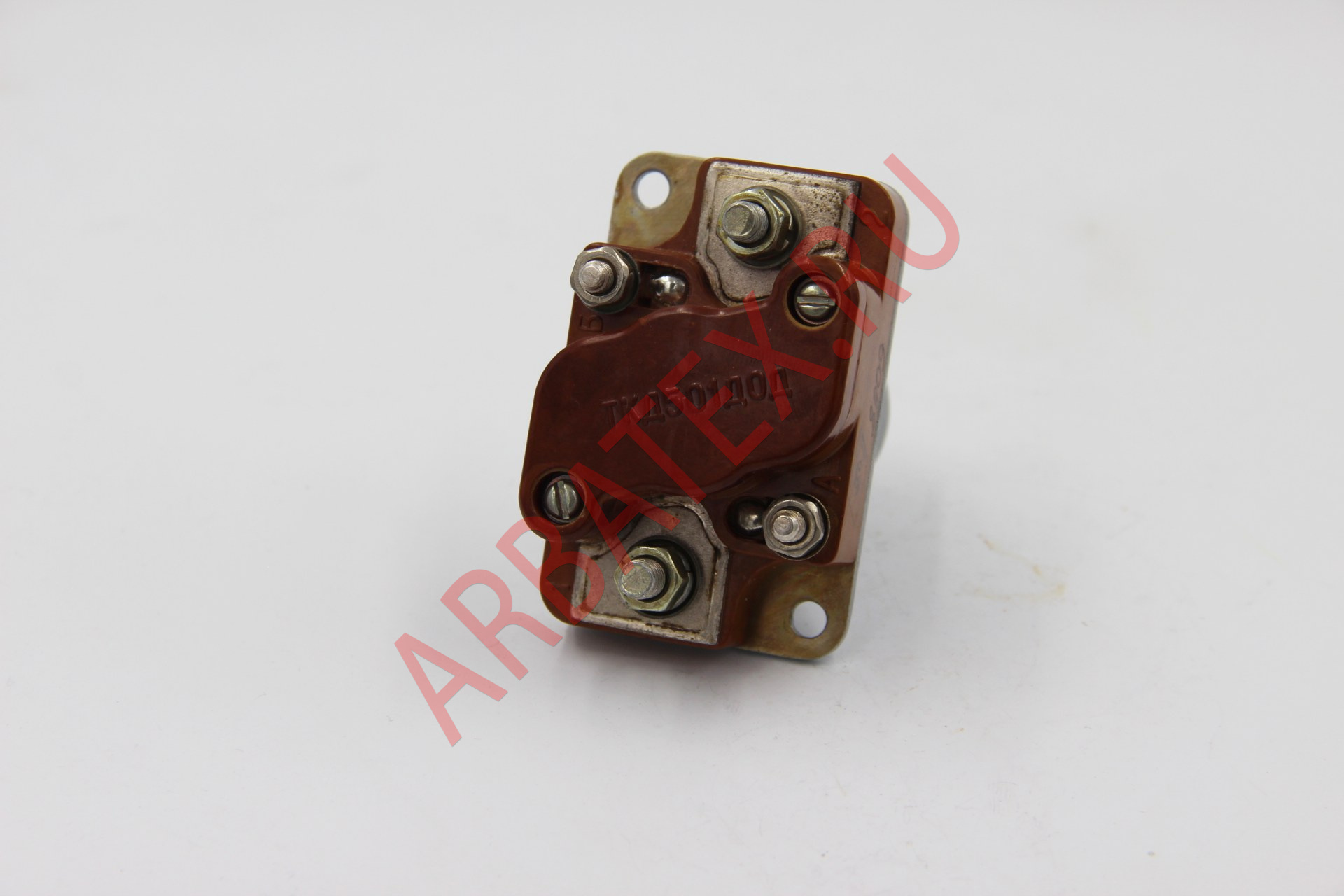

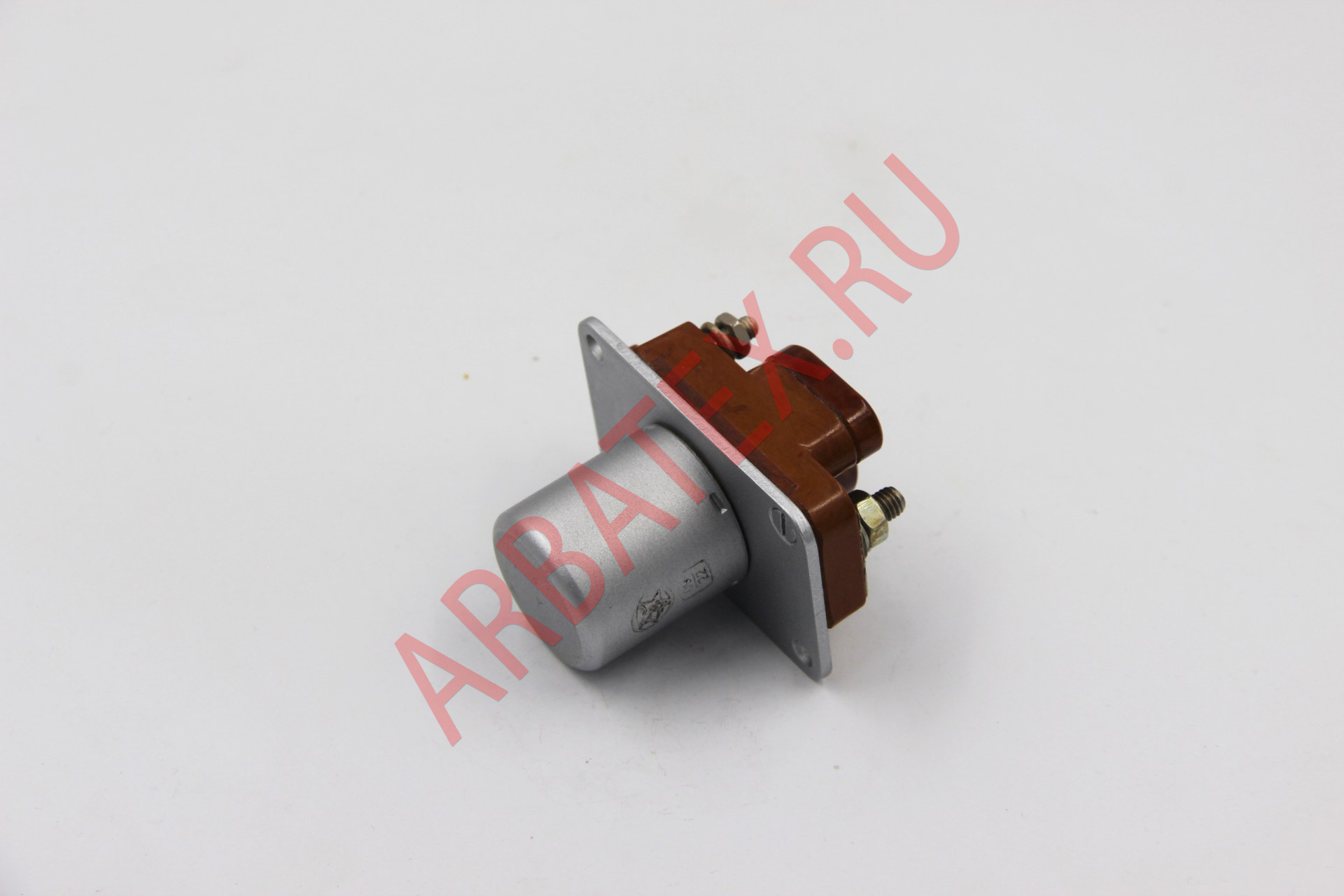

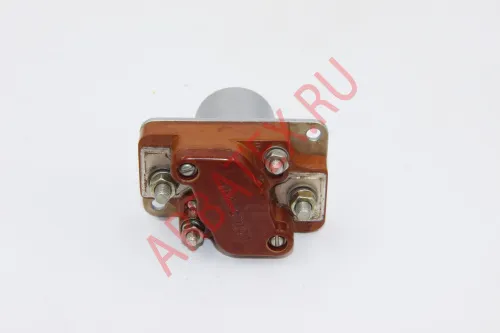

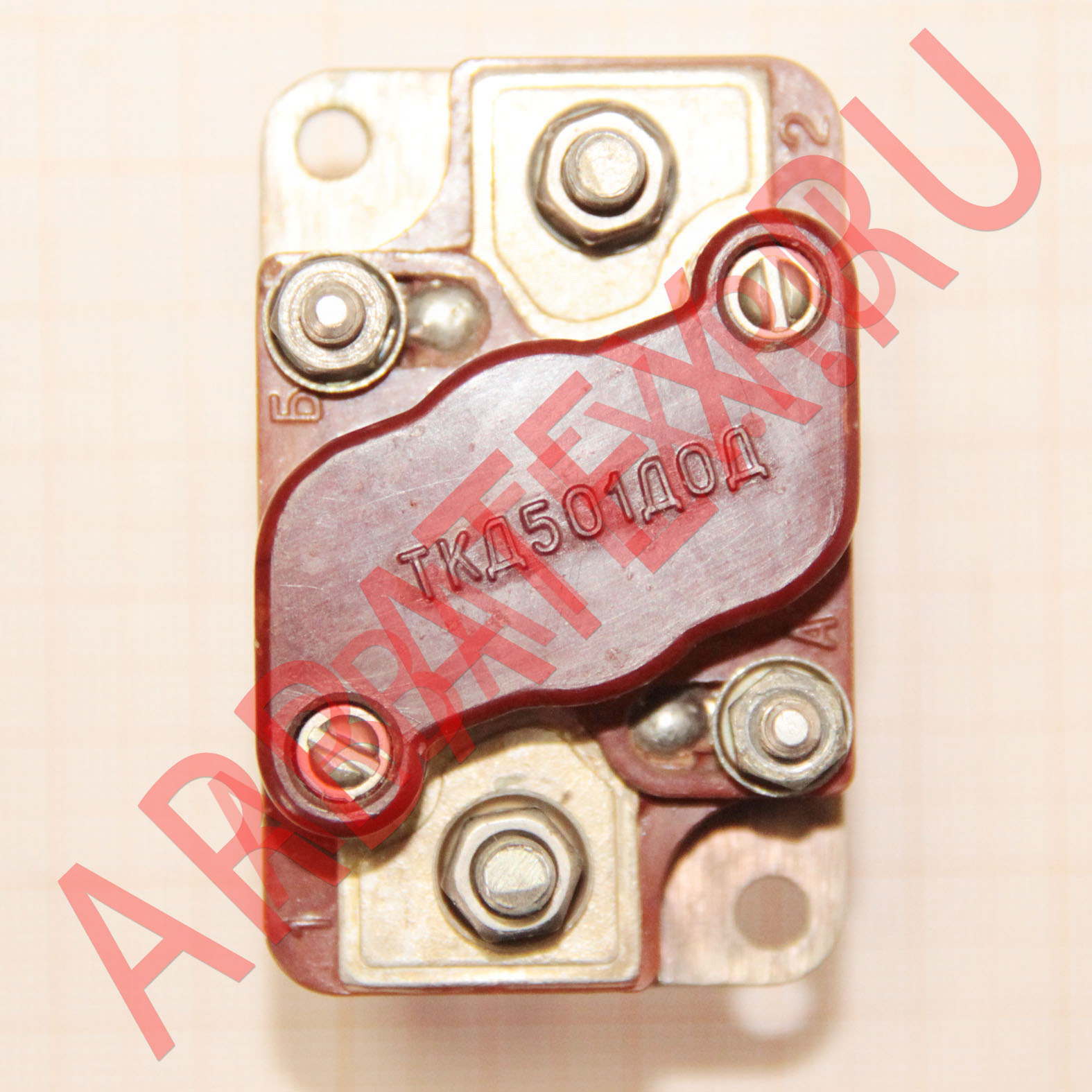

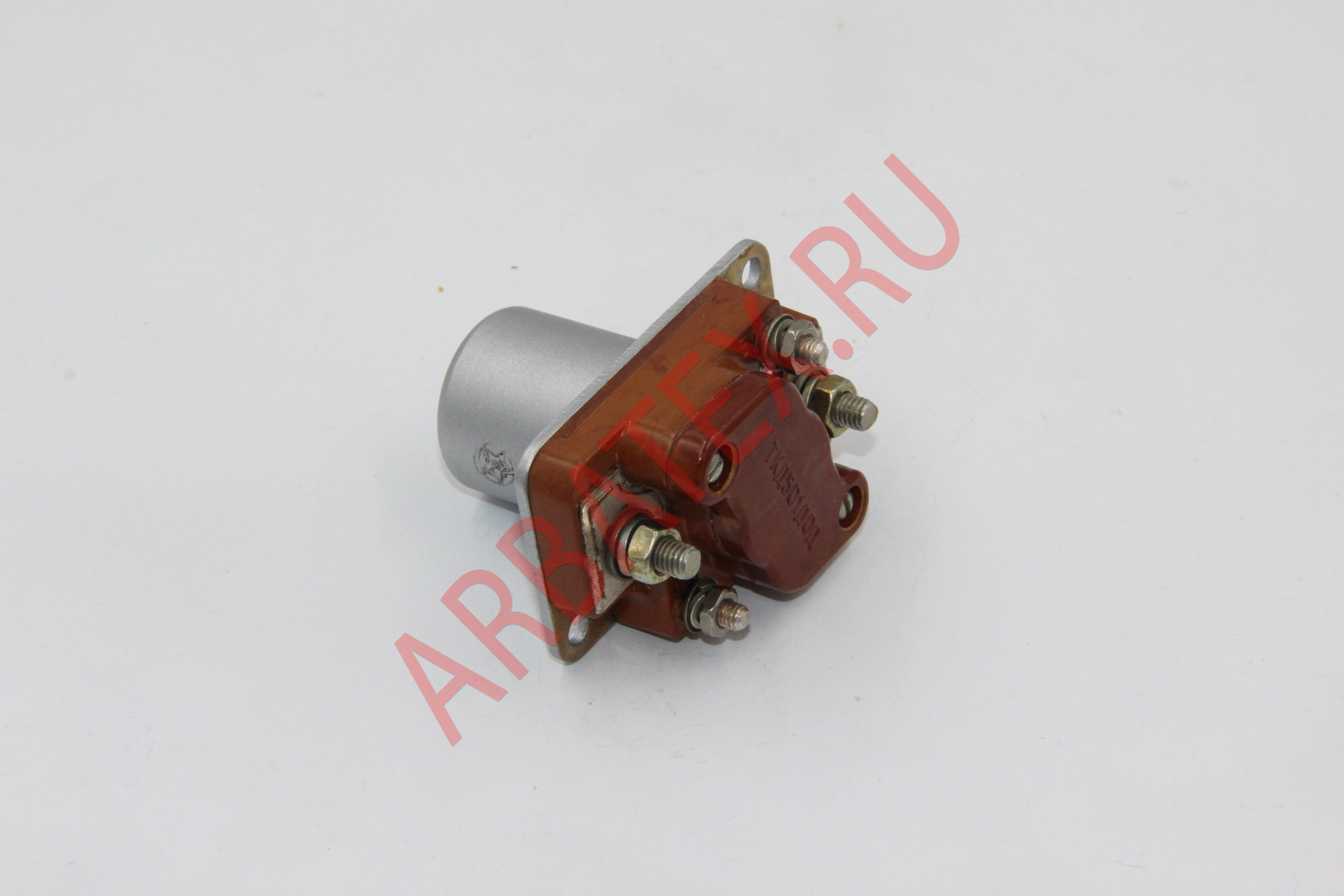

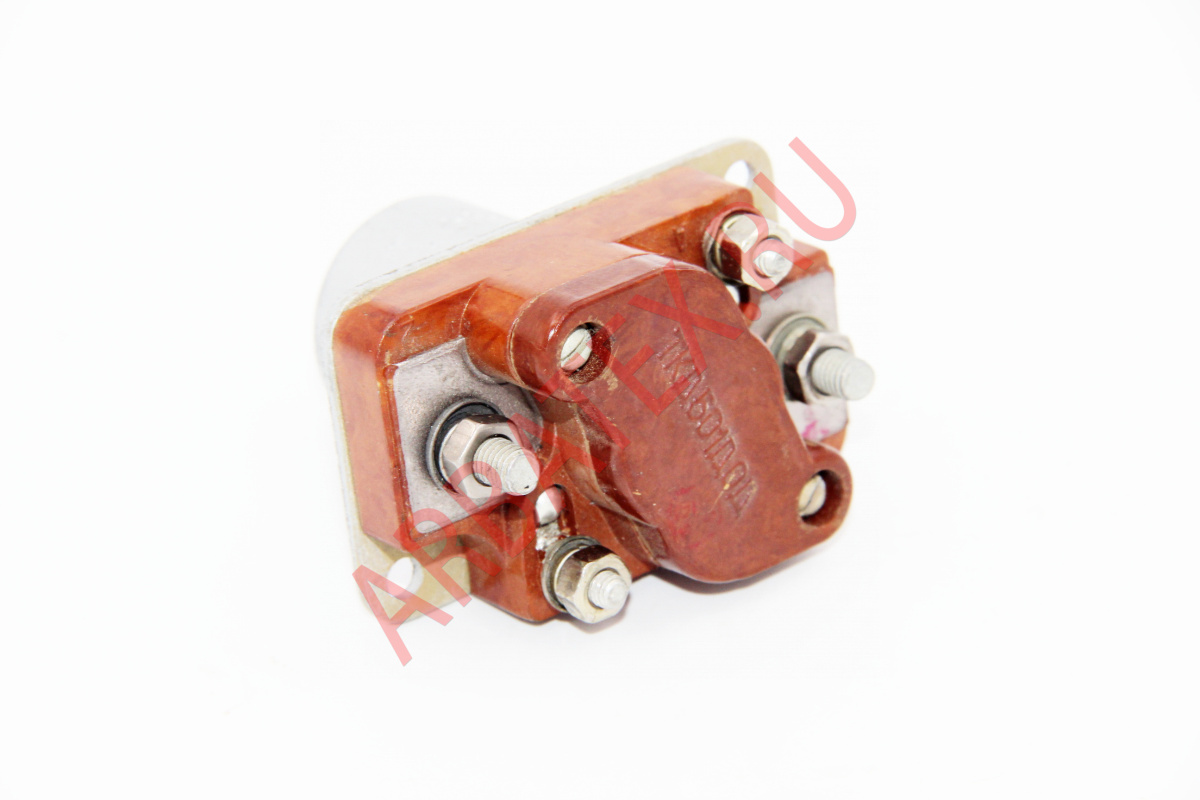

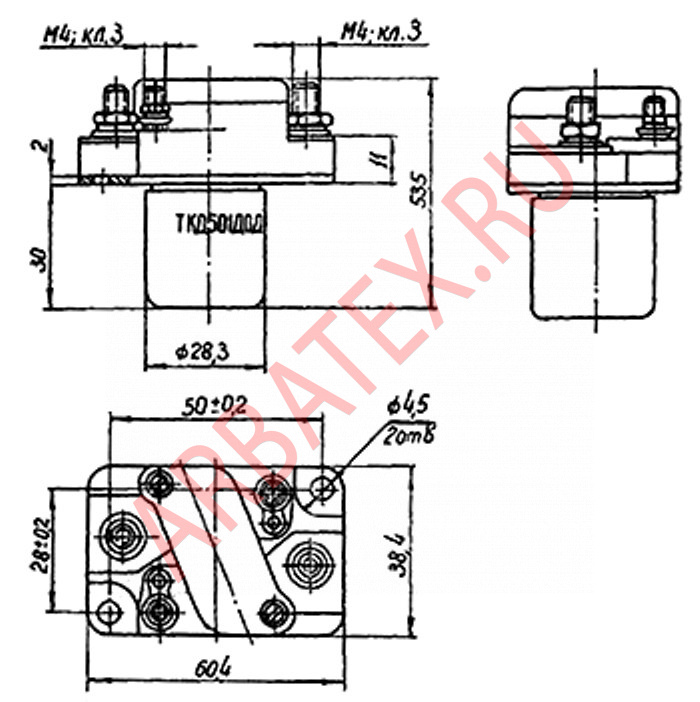

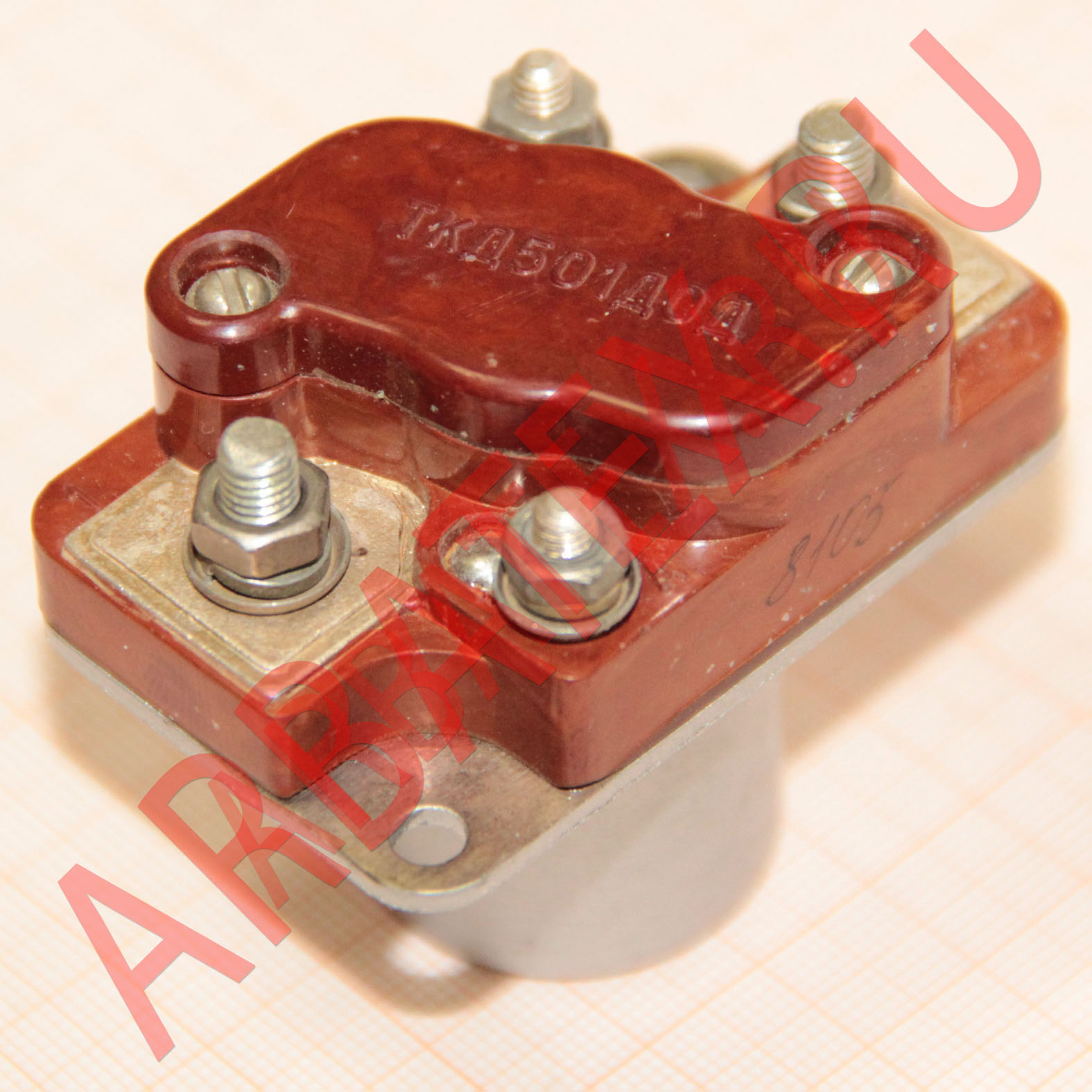

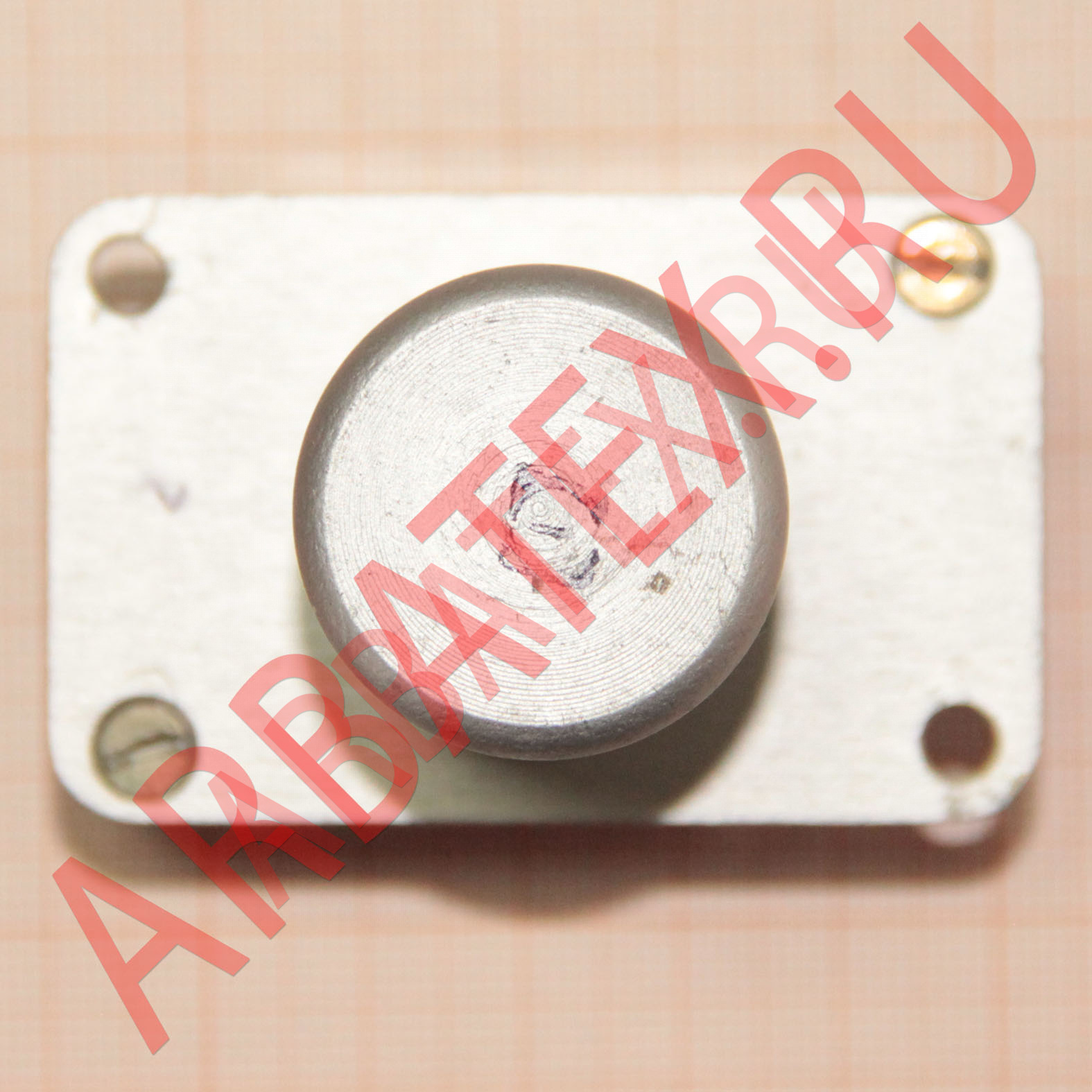

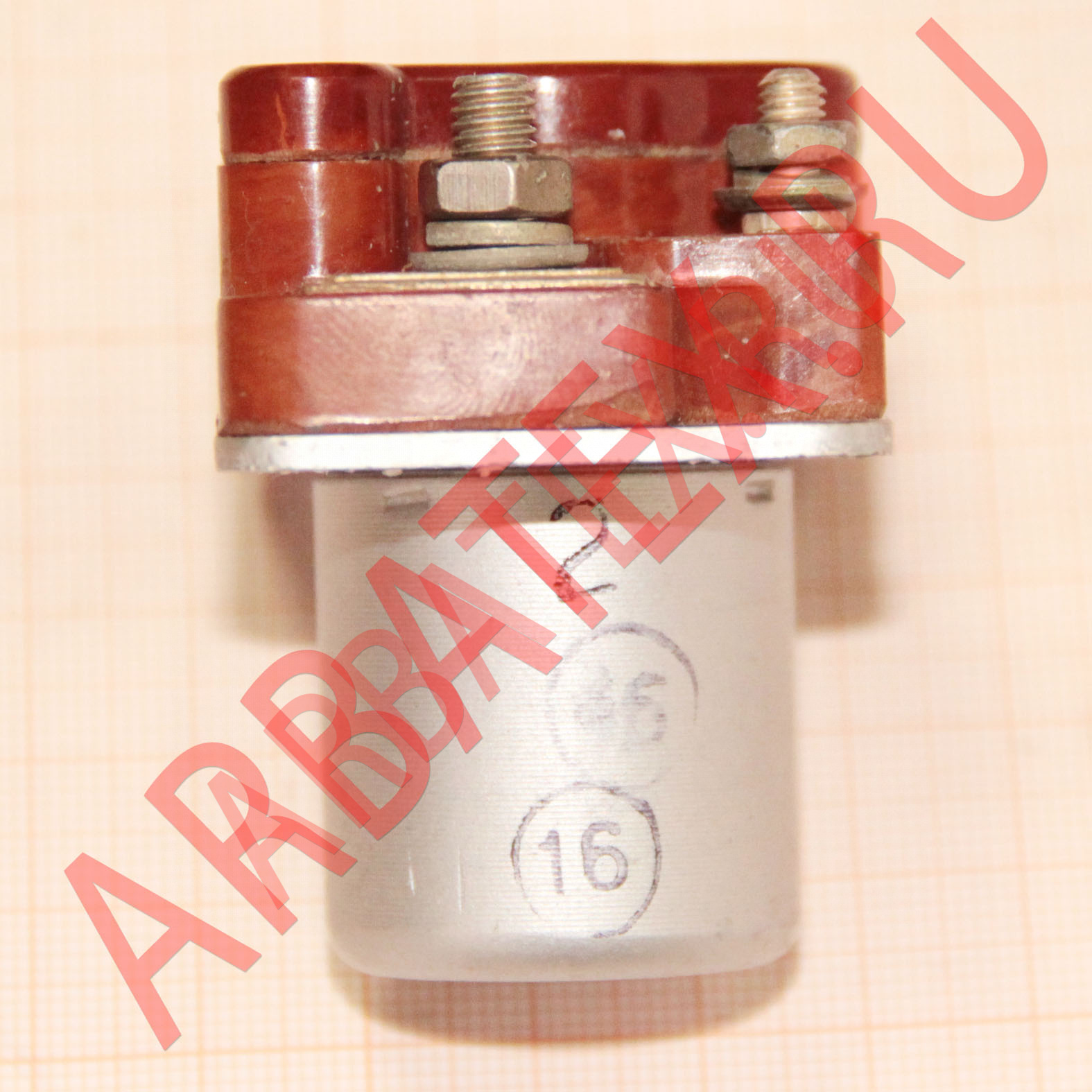

ТКД501ДОД контактор

Описание

ТКД501ДОД контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.

Параметры и характеристики

Контактор одноцепевые включающие ТКД501ДОД предназначены для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Контакторы представляют собой контактные устройства с двойным разрывом цепи контактов, приводимые в действие электромагнитом втяжного типа.

Структура условного обозначения:

ТКД501ДОД
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
     - буква Д - десятки;
     - буква С - сотни;
- 5 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 1 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С

Основные технические характеристики

Номинальное напряжяние коммутируемой цепи постоянного тока, В ...... 27
Номинальная величина тока коммутируемой цепи, А ...... 50
Номинальное напряжение в цепи управления контактором ...... 27
Напряжение срабатывания, В ......9-18
 Напряжение отключения, В ...... 2-6,5
Время срабатывания, мсек:
     - при включении ...... 20
     - при отключении ...... 20
Допустимая частота срабатываний, раз в минуту ...... 4
температуры окружающего воздуха; от +85 до -60°С.
Вес не более  - 0,29 кг.
