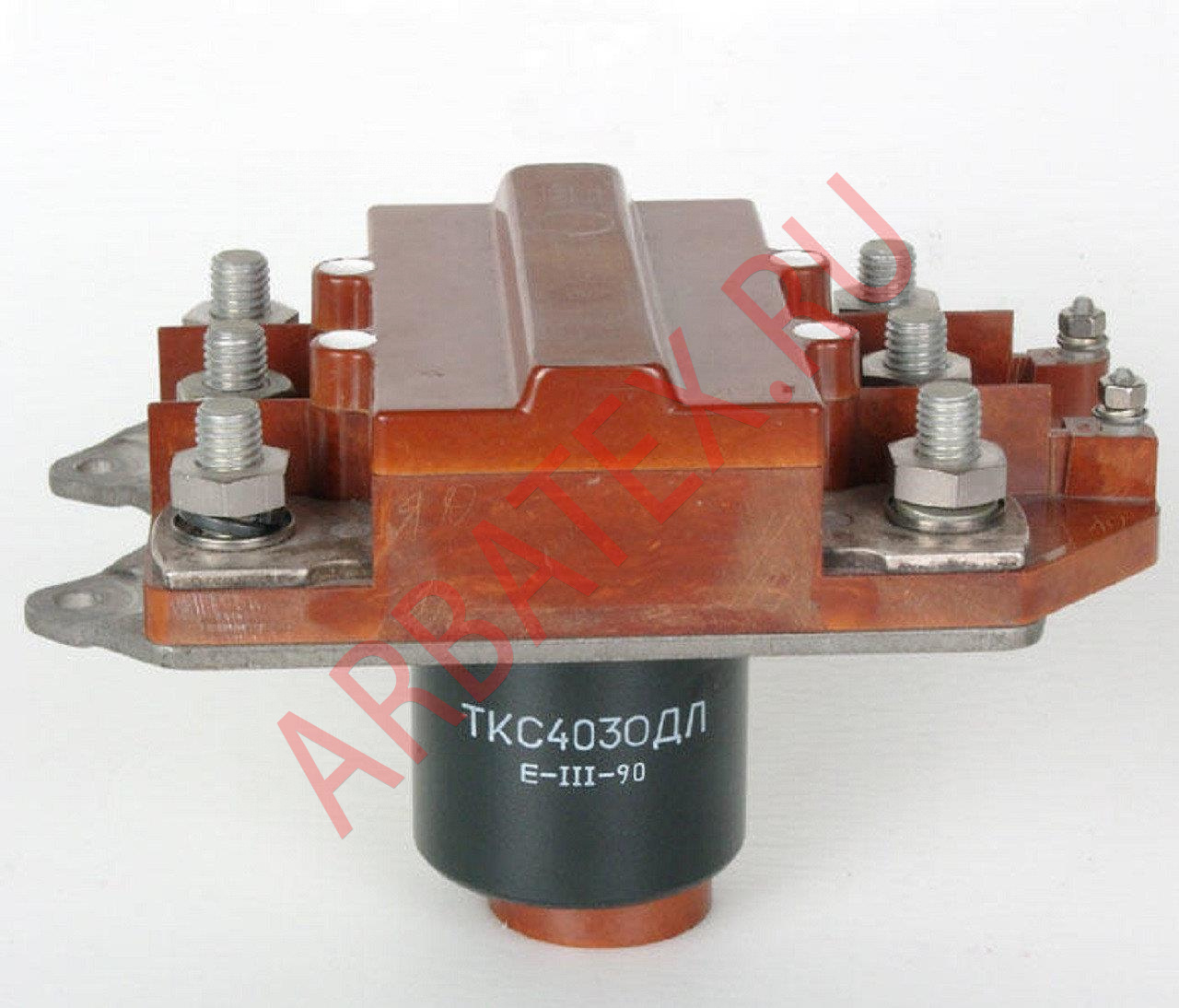

ТКС403ОДЛ контактор

Описание контактора ТКС403ОДЛ

ТКС403ОДЛ контактор электромагнитный двухпозиционный служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин, применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики ТКС403ОДЛ:

Контактор электромагнитный трехцепевой переключающий ТКС403ОДЛ предназначен для коммутации цепей постоянного и переменного тока в электросистемах объектов авиационной техники всеклиматического применения.

Структура условного обозначения:
ТКС403ОДЛ
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- С - номинальная коммутируемая сила тока А:
     - буква Д - десятки;
     - буква С - сотни;
- 4 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - режим работы продолжительный;
- Л - облегченный вариант.

Основные технические характеристики контактора ТКС403ОДЛ:
Номинальная величина тока коммутируемой цепи, А ...... 400
Диапазон напряжения:
     - в цепи главных контактов переменного тока частотой 360-1100 Гц, В ...... 110-210
     - в цепи вспомогательных контактов постоянного тока, В ...... 24-30
Диапазон тока в главной цепи замыкающих контактов, А ...... 40-400
Диапазон напряжения постоянного тока в цепи управления, В ...... 24-30
Температуры окружающего воздуха ...... от -60 до +85 °С
Масса не более -1,8 кг.
