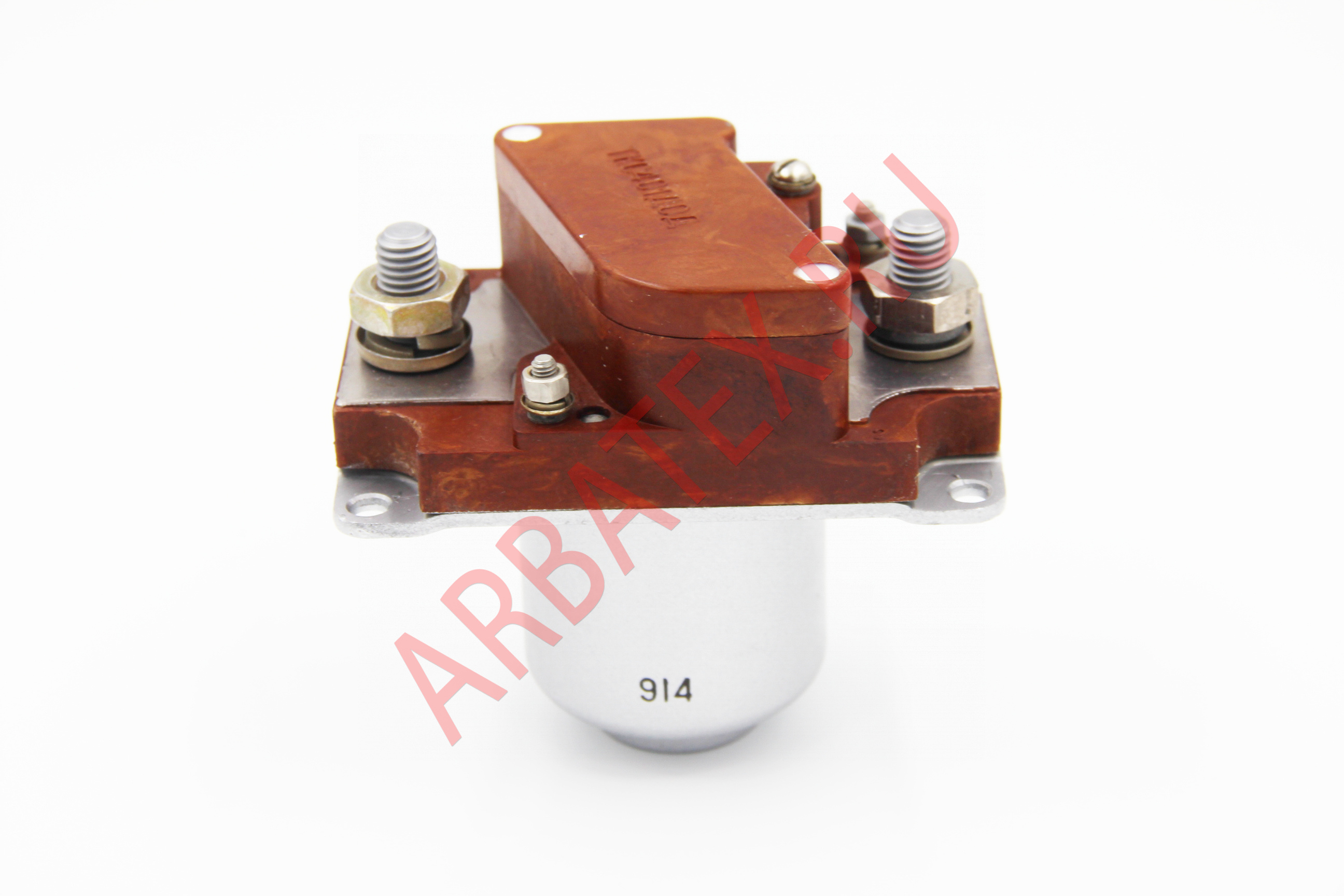

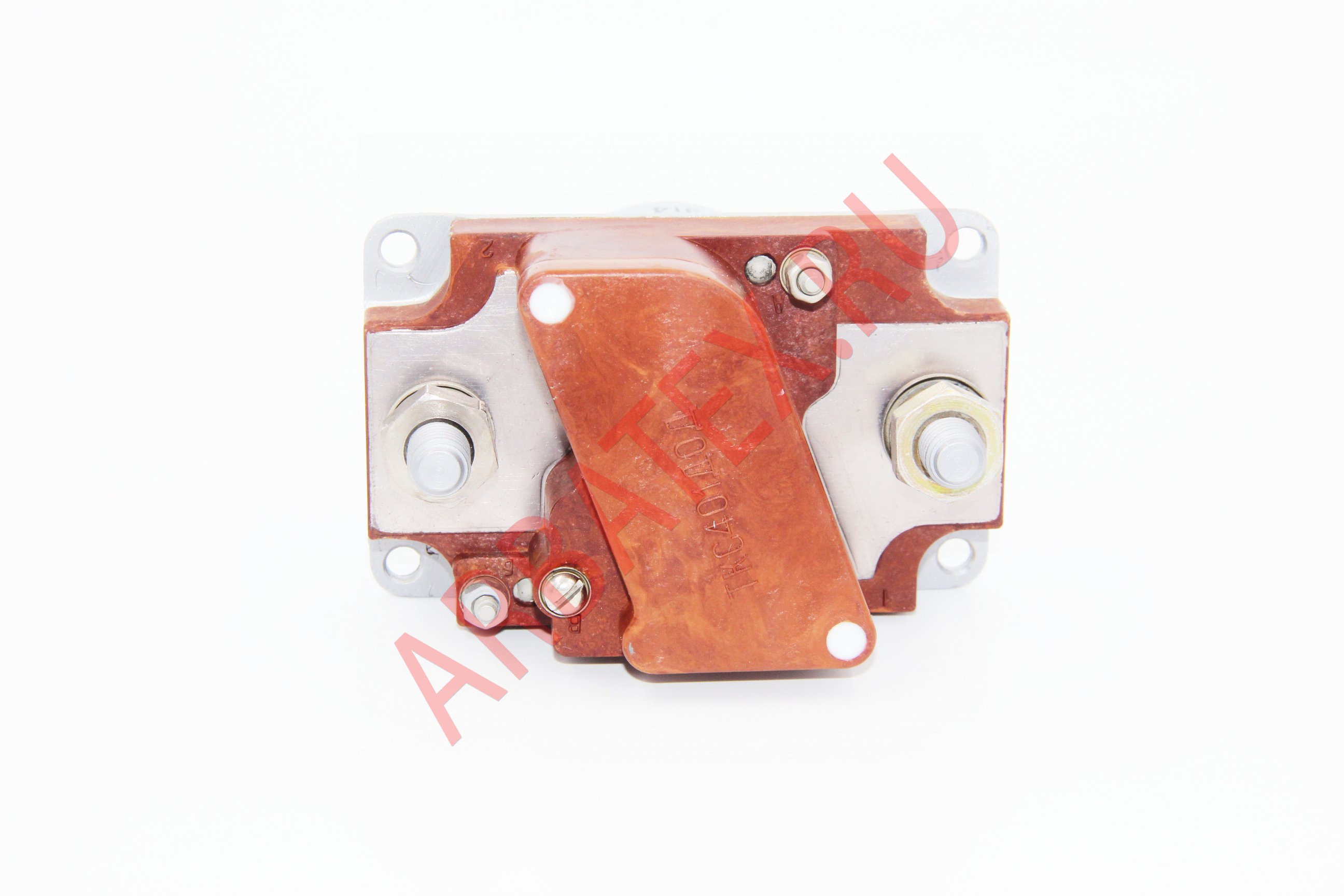

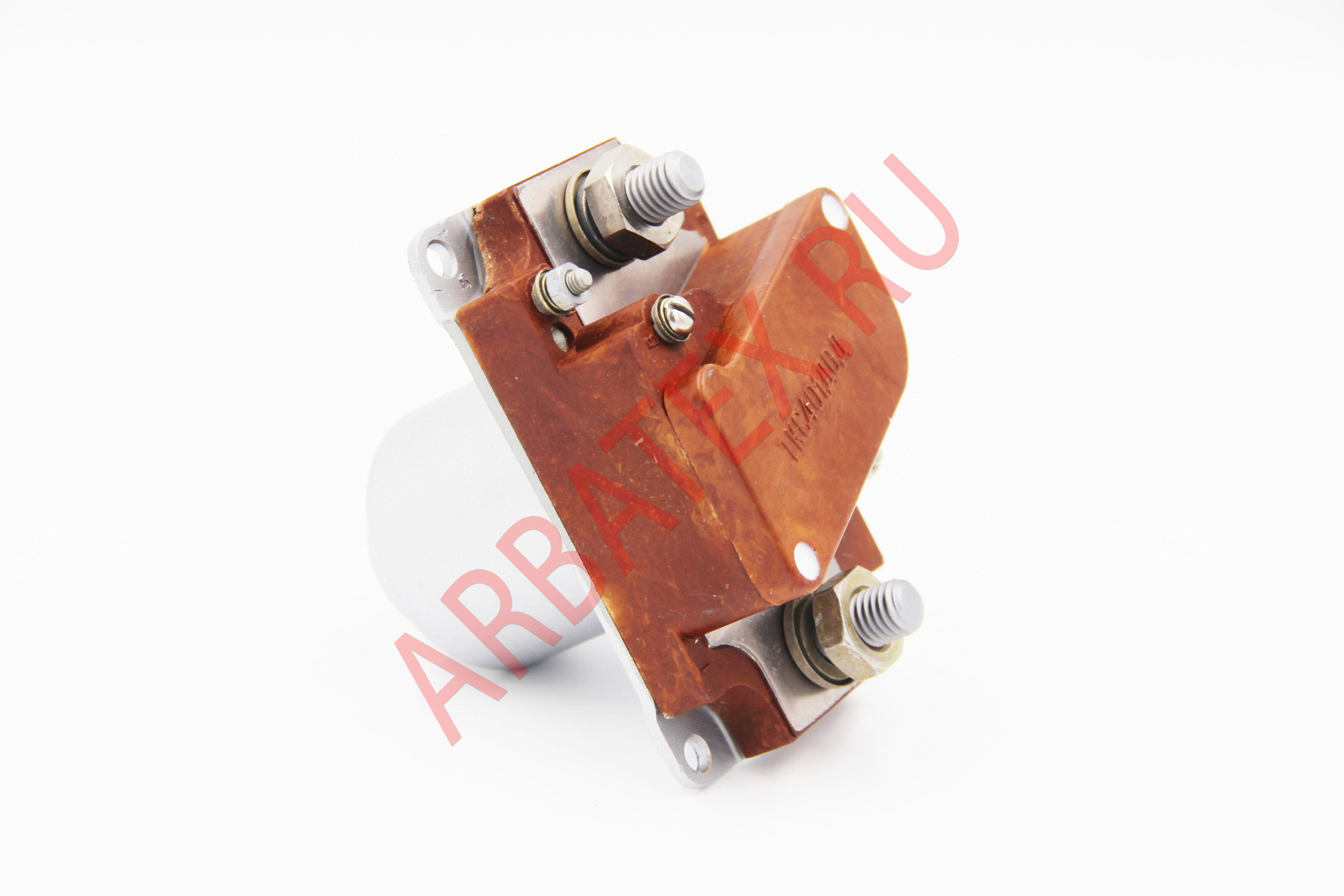

ТКС401ДОД контактор

Описание

ТКС-401ДОД контактор электромагнитный двухпозиционный служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин, применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики

Контакторы одноцепевые включающие ТКС-401ДОД предназначены для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Контакторы представляют собой контактные устройства с двойным разрывом цепи контактов, приводимые в действие электромагнитом втяжного типа.

Структура условного обозначения:
ТКС401ДОД
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- С - номинальная коммутируемая сила тока А:
     - буква Д - десятки;
     - буква С - сотни;
- 4 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 1 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С

Основные технические характеристики контактора ТКС401ДОД:
Номинальное напряжяние коммутируемой цепи постоянного тока, В ...... 27
Номинальная величина тока коммутируемой цепи, А ...... 400
Номинальное напряжение в цепи управления контактором ...... 27
Ток, потребляемый электромагнитом, А, не более ...... 0,4
Ток в цепи вспомогательного вывода, А ...... 0,2-5
Время срабатывания, мсек:
     - при включении ...... 20
     - при отключении ...... 15
Допустимая частота срабатываний, раз в минуту ...... 2
температуры окружающего воздуха ...... от +85 до -60°С
Вес не более  - 1,3 кг.
