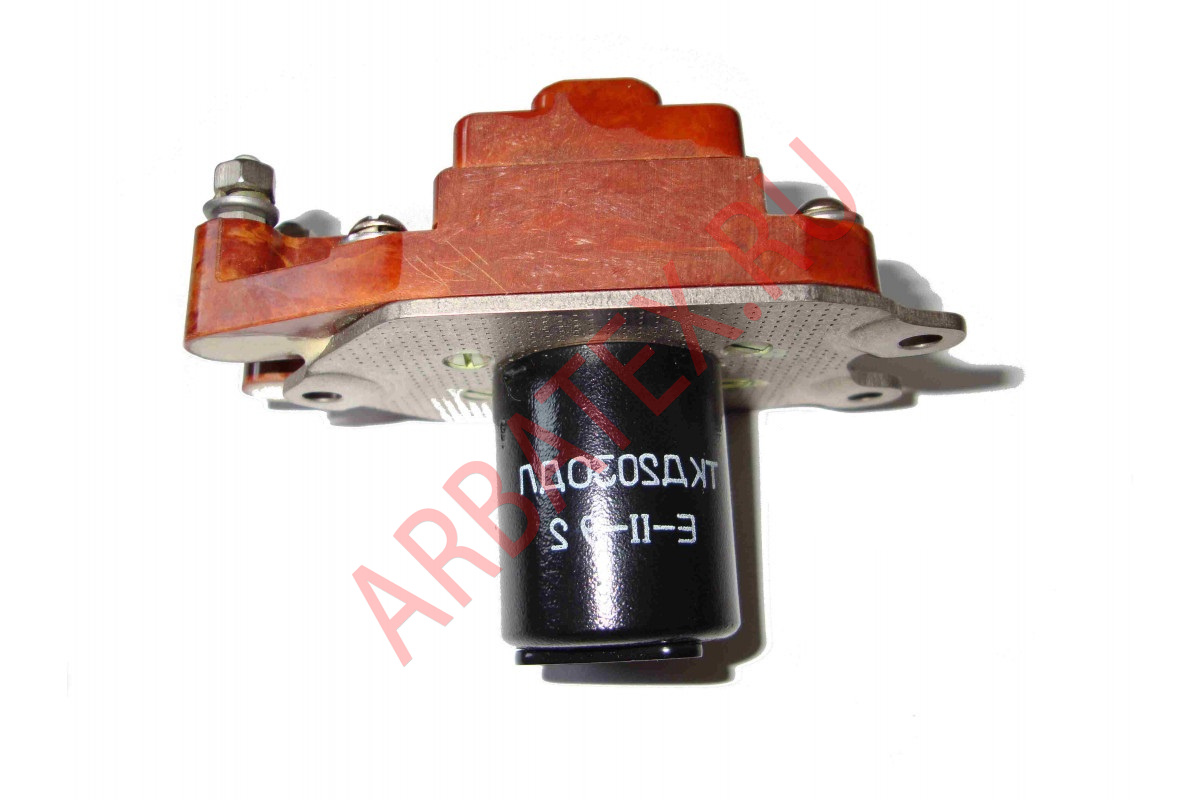

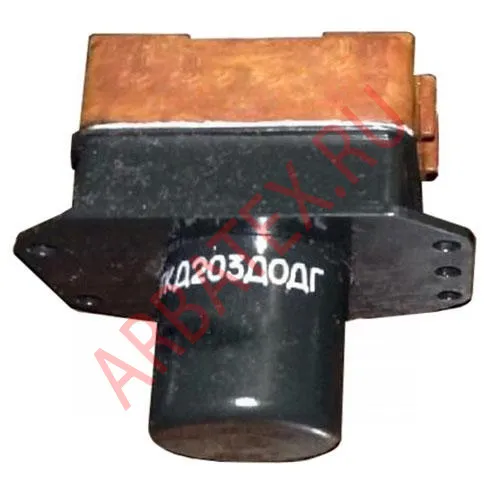

ТКД203ДОДГ контактор

Описание контактора ТКД203ДОДГ

ТКД203ДОДГ контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.

Параметры и характеристики ТКД203ДОДГ:

Контактор включающий ТКД203ДОДГ предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.

Структура условного обозначения:
ТКД203ДОДГ
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
     - буква Д - десятки;
     - буква С - сотни;
- 2 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С;
- Г - герметичные.

Основные технические характеристики контактора ТКД203ДОДГ:
Ток коммутации, А ...... 25; 12,5
Напряжение коммутации, В:
     - постоянного тока ...... 30
     - переменного тока ...... 200В 400Гц; 380В 55Гц
Число коммутируемых цепей ...... 3
Режим работы ...... продолжительный
Габаритные размеры - 78х51х75 мм.
Масса,- 0,42 кг.
