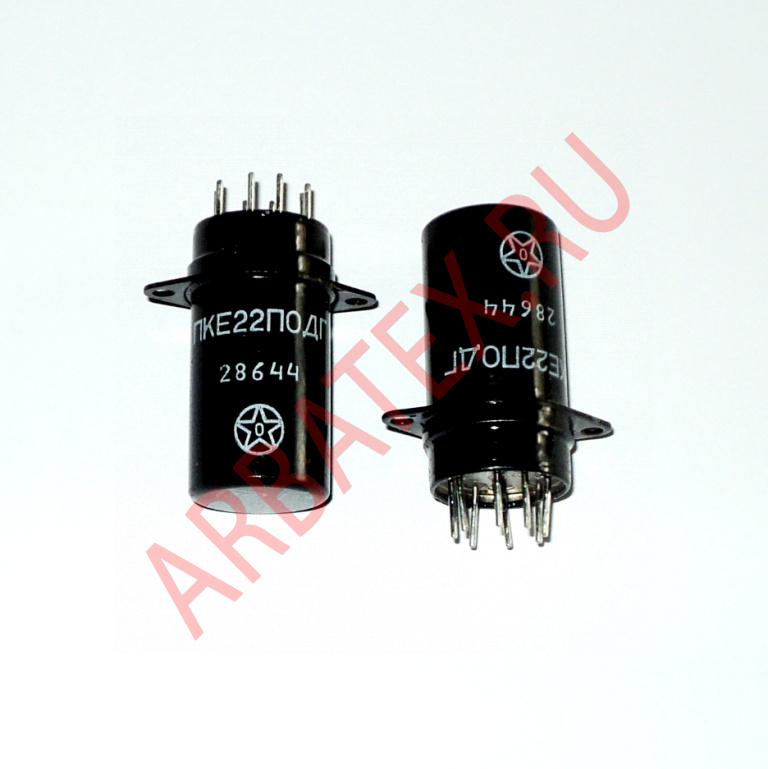

ТКЕ22ПОДГ

Описание реле ТКЕ22ПОДГ

ТКЕ22ПОДГ реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле ТКЕ22ПОДГ:

ТКЕ22ПОДГ
Реле электромагнитное коммутационное герметичное ТКЕ22ПОДГ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.

Структура условного обозначения:
ТКЕ22ПОДГ
- Т - номинальное напряжение обмотки управления 27В постоянного тока;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные.

Основные технические характеристики реле ТКЕ52ПОДГБ:
Диапазон напряжений постоянного тока в цепи контактов, В ...... 5-30
Диапазон напряжений переменного тока в цепи контактов, В ...... 12-220
Диапазон токов в цепи контактов, А ...... 0,05-2
Диапазон напряжений в цепи управления постоянного тока, В ...... 24-30
Количество коммутируемых цепей, шт ...... 2
Конструктивное исполнение ...... герметичны.
