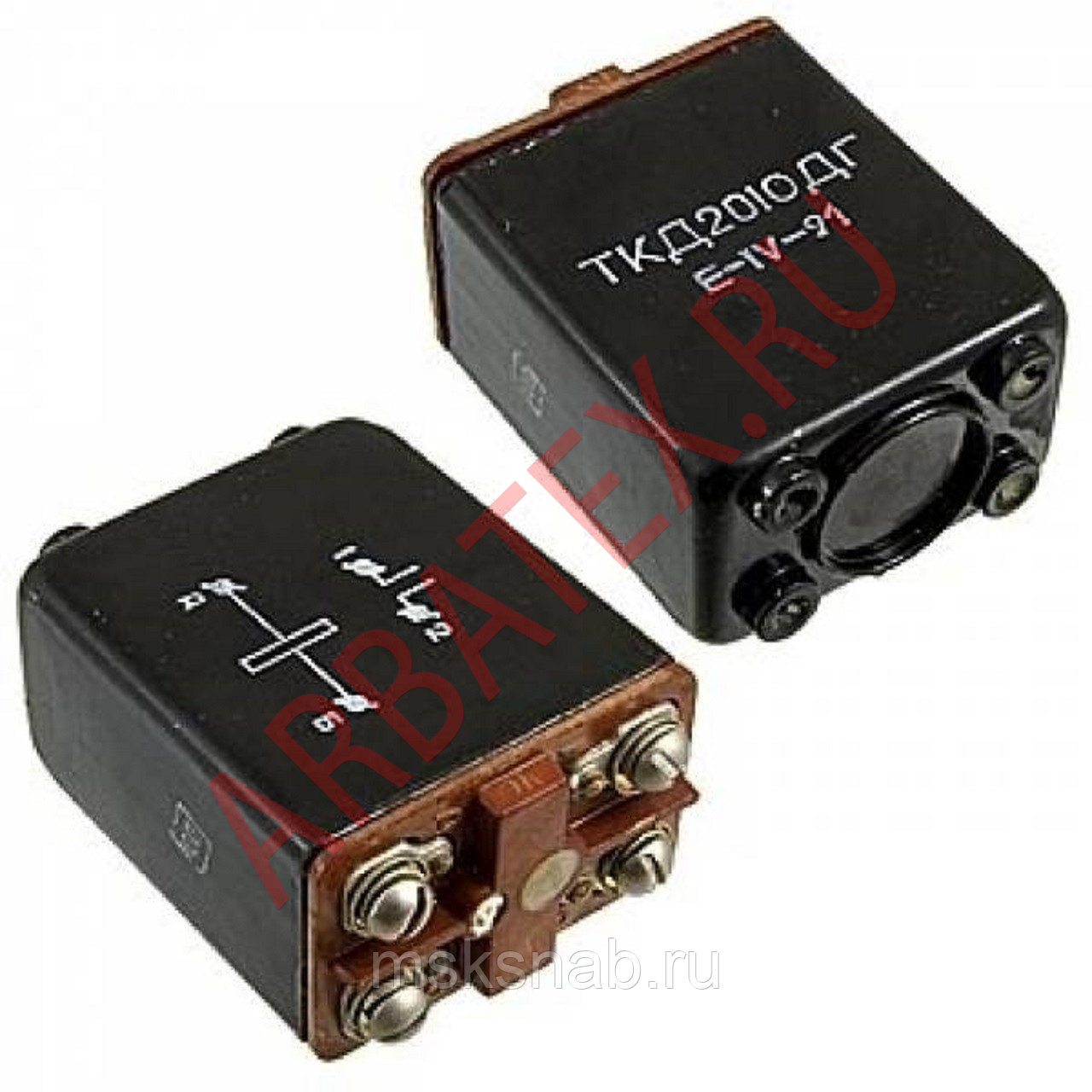

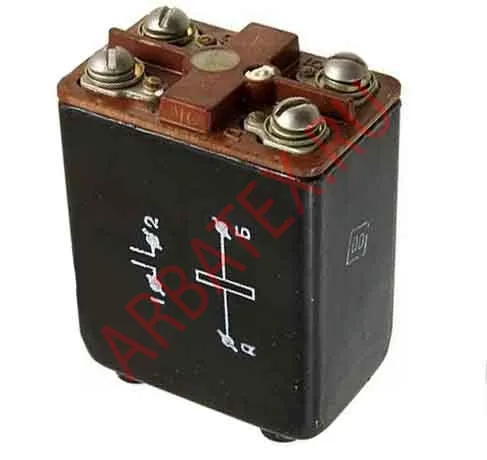

ТКД201ОДГ контактор

Описание реле ТКД201ОДГ

ТКД201ОДГ контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.

Параметры и характеристики реле ТКД201ОДГ:

ТКД201ОДГ
Реле электромагнитное коммутационное нейтральное ТКД201ОДГ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.

Структура условного обозначения:
ТКД201ОДГ
- Т - номинальное напряжение обмотки управления 27В постоянного тока;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Д - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 01 - количество и вид контактов:
       - первая цифра 0 обозначает отсутствие независимых размыкающих контактов,
       - вторая - количество независимых замыкающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные.

Основные технические характеристики реле ТКД201ОДГ:
Диапазон напряжений постоянного тока в цепи контактов, В ...... 17-30
Диапазон токов в цепи контактов, А ...... 0,1-20
Диапазон напряжений в цепи управления постоянного тока, В ...... 16,5-30
Конструктивное исполнение ...... герметичные
Температура окружающей среды; от -60 до +85°С.
