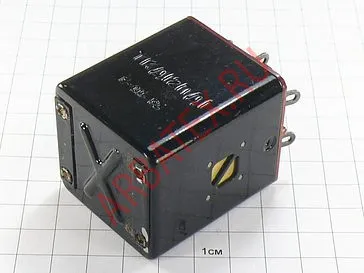

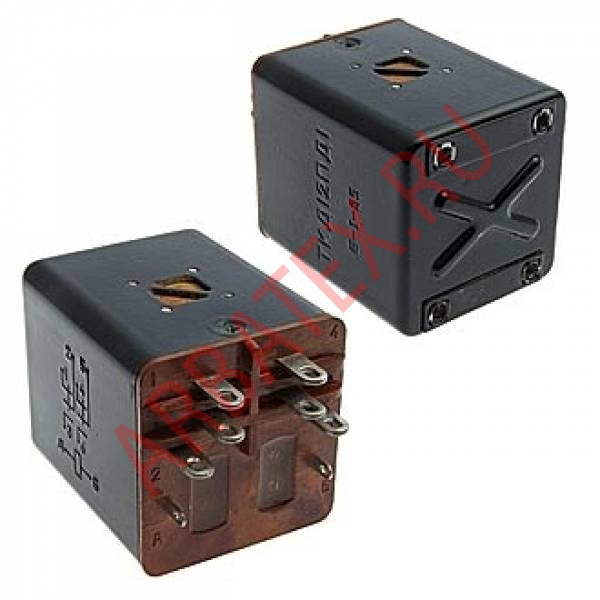

ТКД12ПД1 контактор

Описание реле ТКД12ПД1

ТКД12ПД1 контактор электромагнитный применяется для коммутации цепей переменного и постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические.

Параметры и характеристики реле ТКД12ПД1:

Реле ТКД12ПД1 коммутационное постоянного тока негерметичное предназначено для работы в электросистемах объектов авиационной техники.

Структура условного обозначения:
ТКД12ПД1
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Д - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 1 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
- Д1 - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТКД12ПД1:
Номинальное  напряжение цепи управления, В ...... 27
Номинальное напряжение коммутируемой цепи, В ...... 27
Ток коммутируемой цепи, А ...... 10
Напряжение срабатывания реле, не более, В ......19
Напряжение отпускания реле, не более, В ...... 7
Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 24,3-30
Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц , не более - 220 В.
