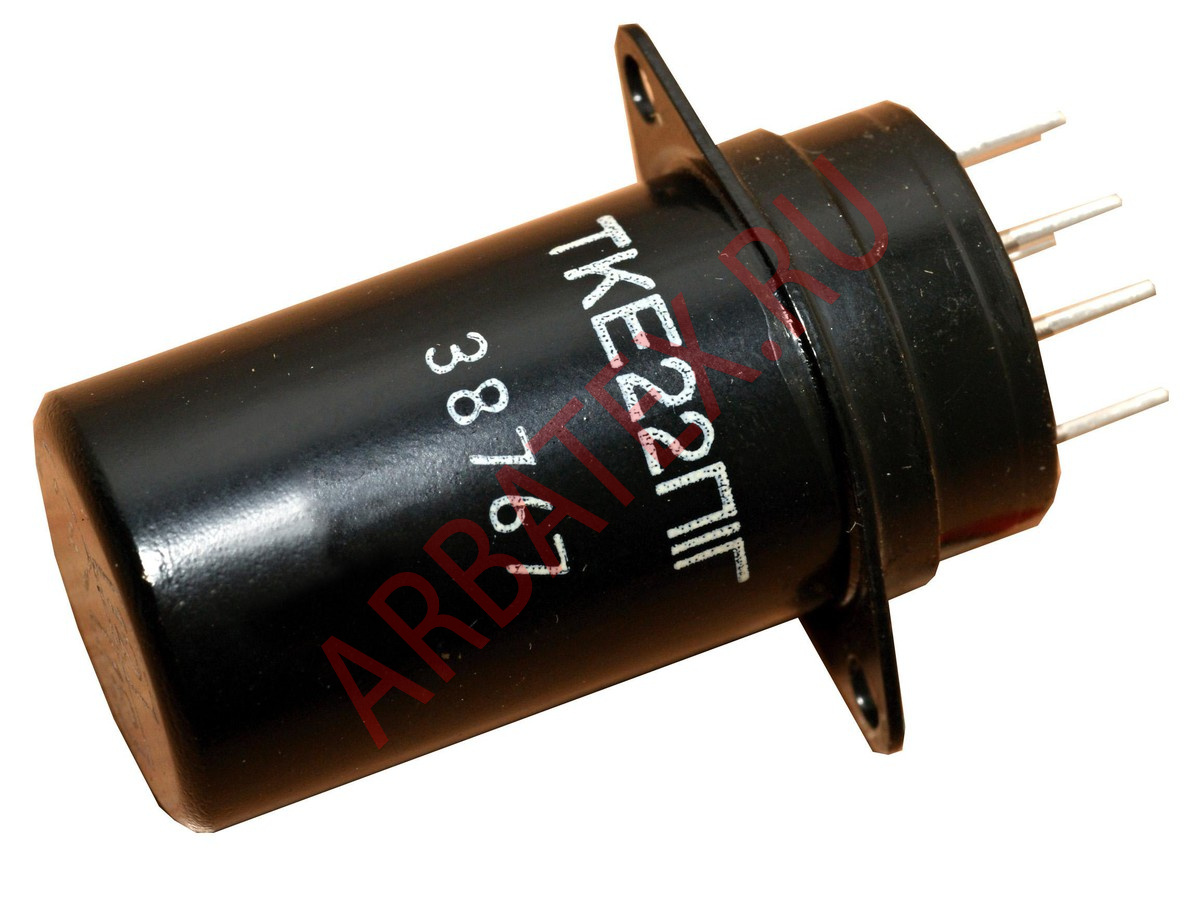

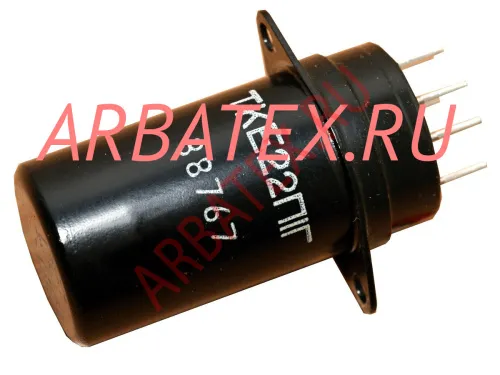

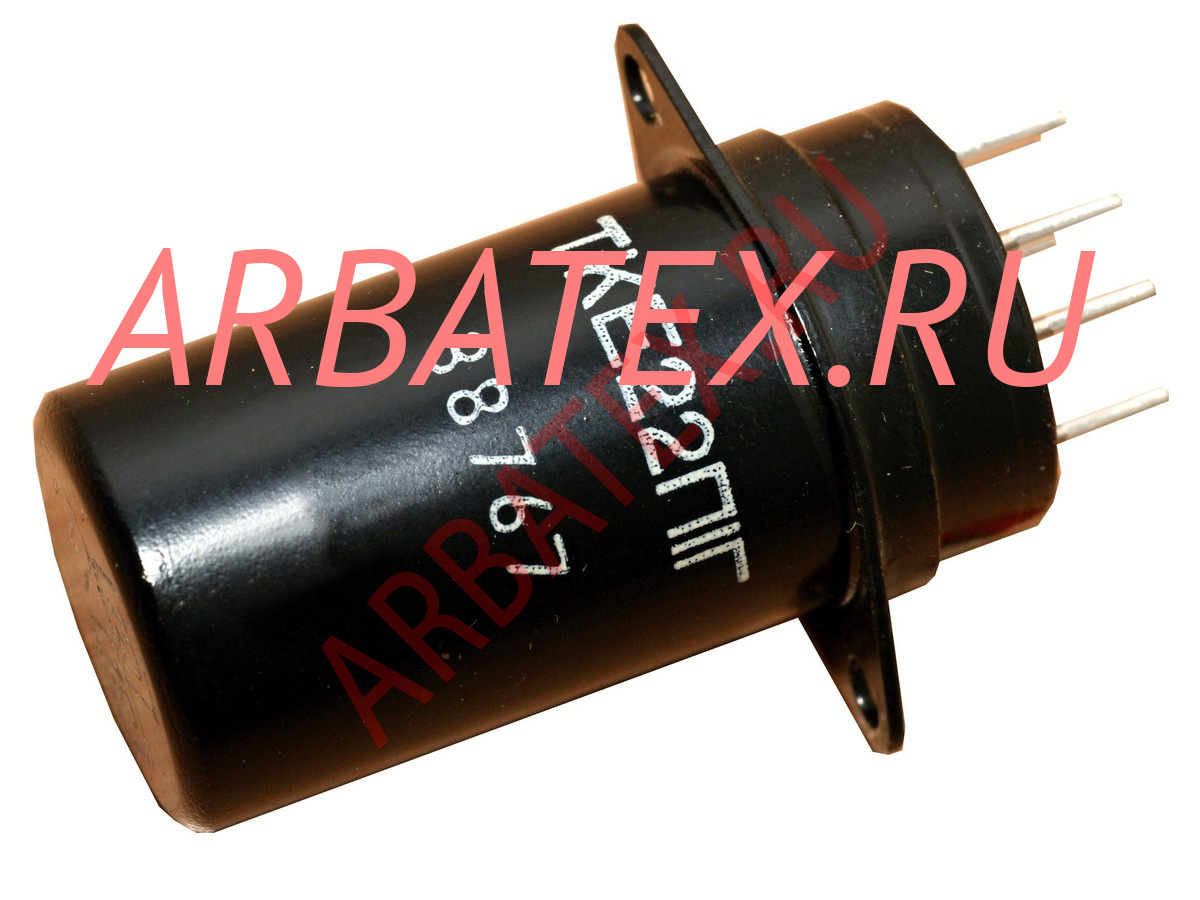

ТКЕ22П1Г

Описание реле ТКЕ22П1Г

ТКЕ22П1Г реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле ТКЕ22П1Г:

ТКЕ22П1Г
Реле электромагнитное коммутационное нейтральное ТКЕ22П1Г предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.

Структура условного обозначения:
ТКЕ22П1Г
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
- 1 - количество независимых замыкающих контактов;
- Г - герметичные.

Основные технические характеристики реле ТКЕ22П1Г:
Номинальное напряжение коммутируемой цепи (постоянный ток), В ...... 27
Номинальное напряжение цепи управления (постоянный ток), В ...... 27
Ток коммутируемой цепи (при t цепи меньше или равно 0,015с), А ...... 2
Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,11
Напряжение срабатывания реле в нагретом состоянии в нормальных условиях, не более, В ...... 18
Напряжение отпускания реле в нагретом состоянии в нормальных условиях, не более,  ...... 6,5
Конструктивное исполнение ...... герметичные
