ТНЕ21ПД

Описание реле ТНЕ21ПД

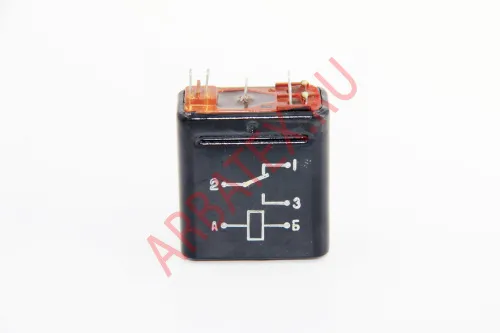

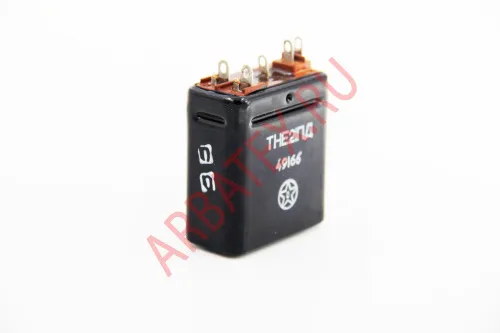

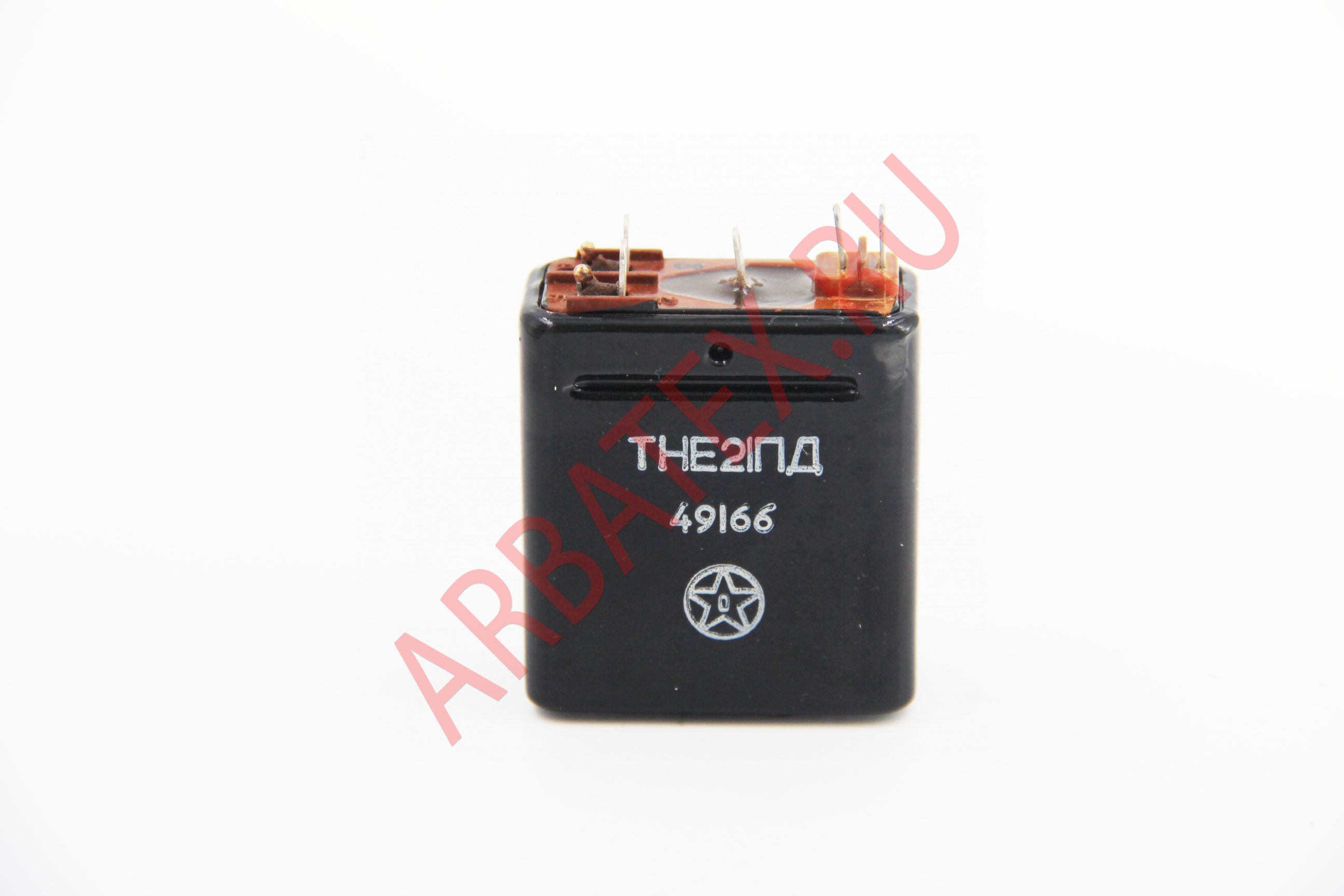

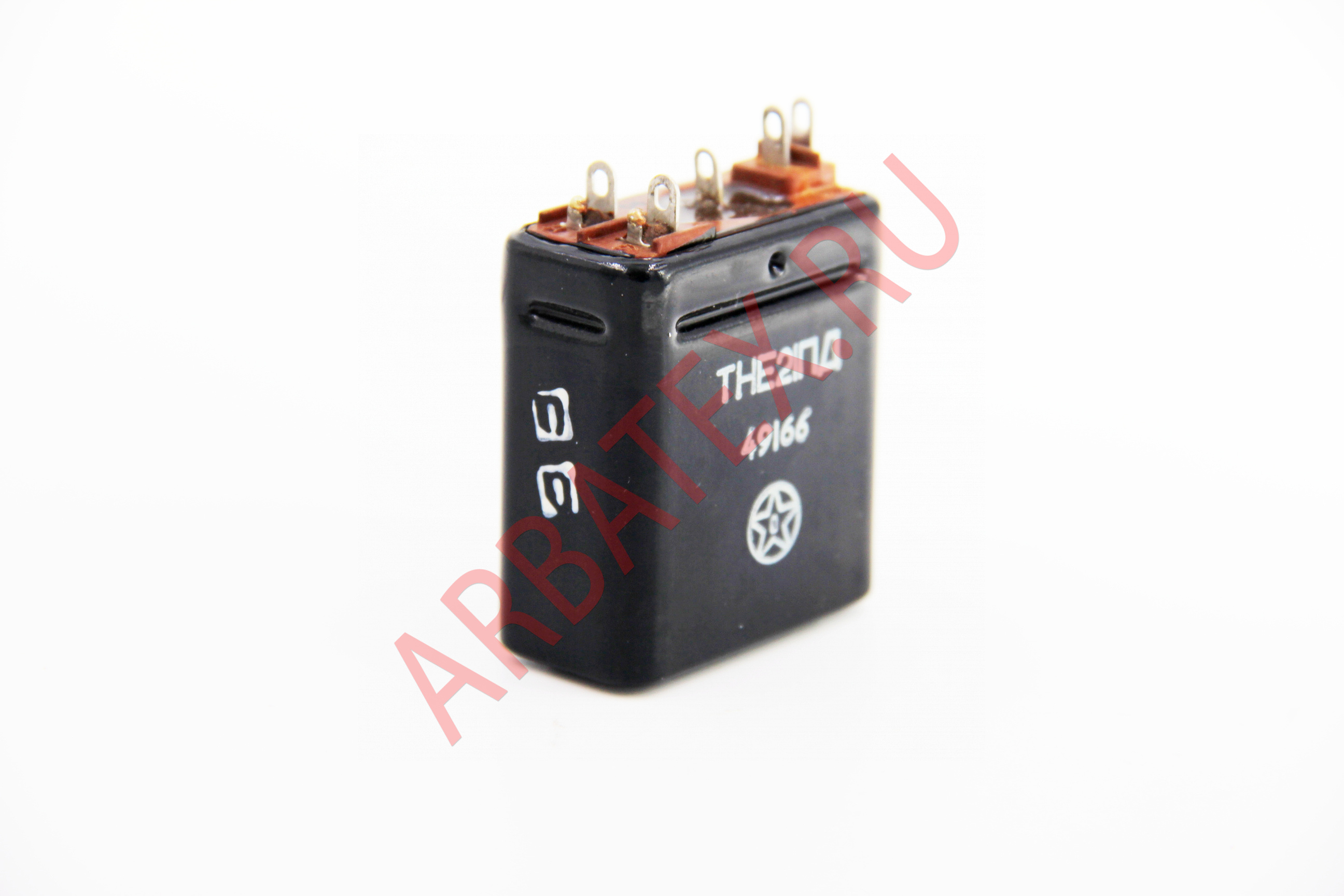

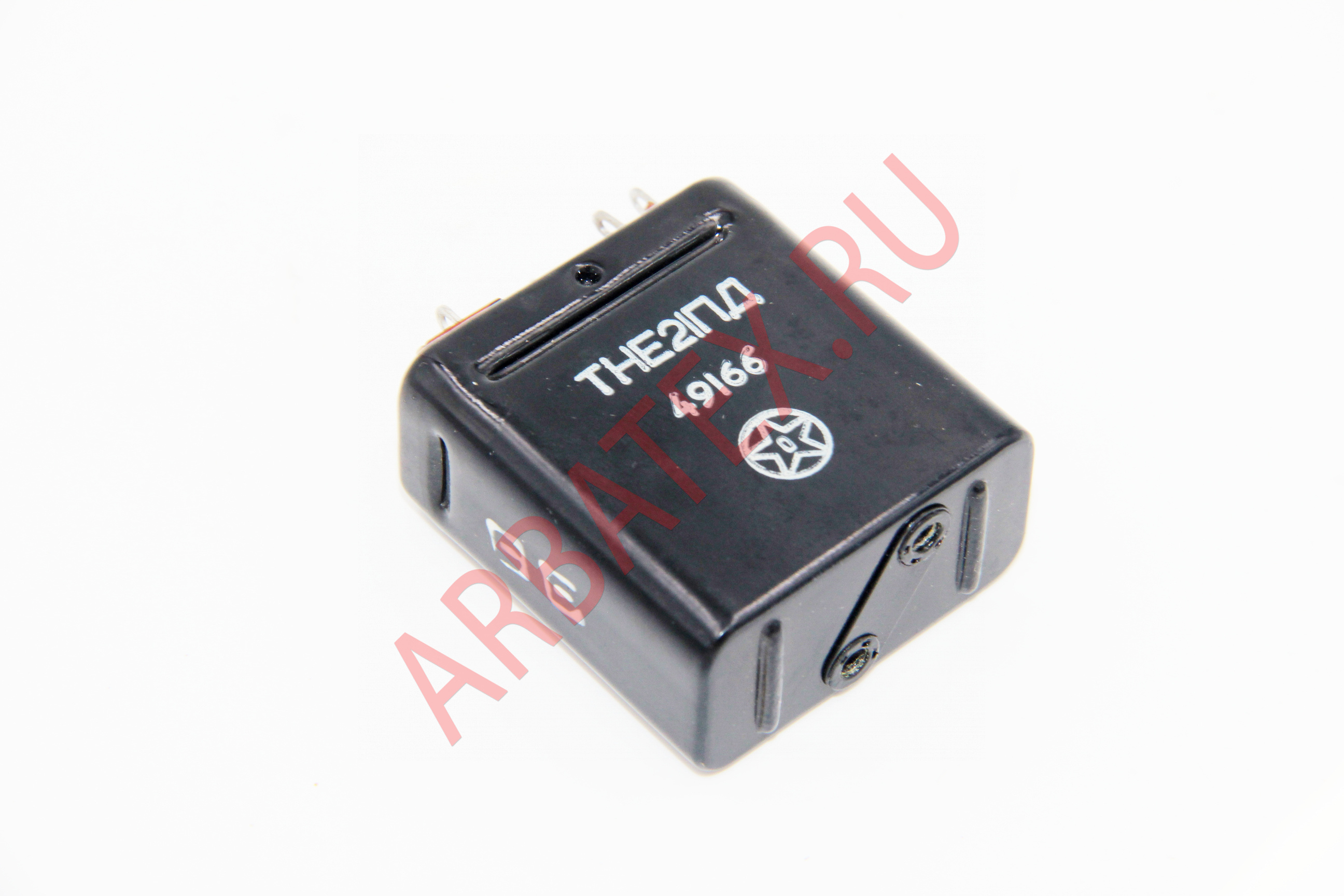

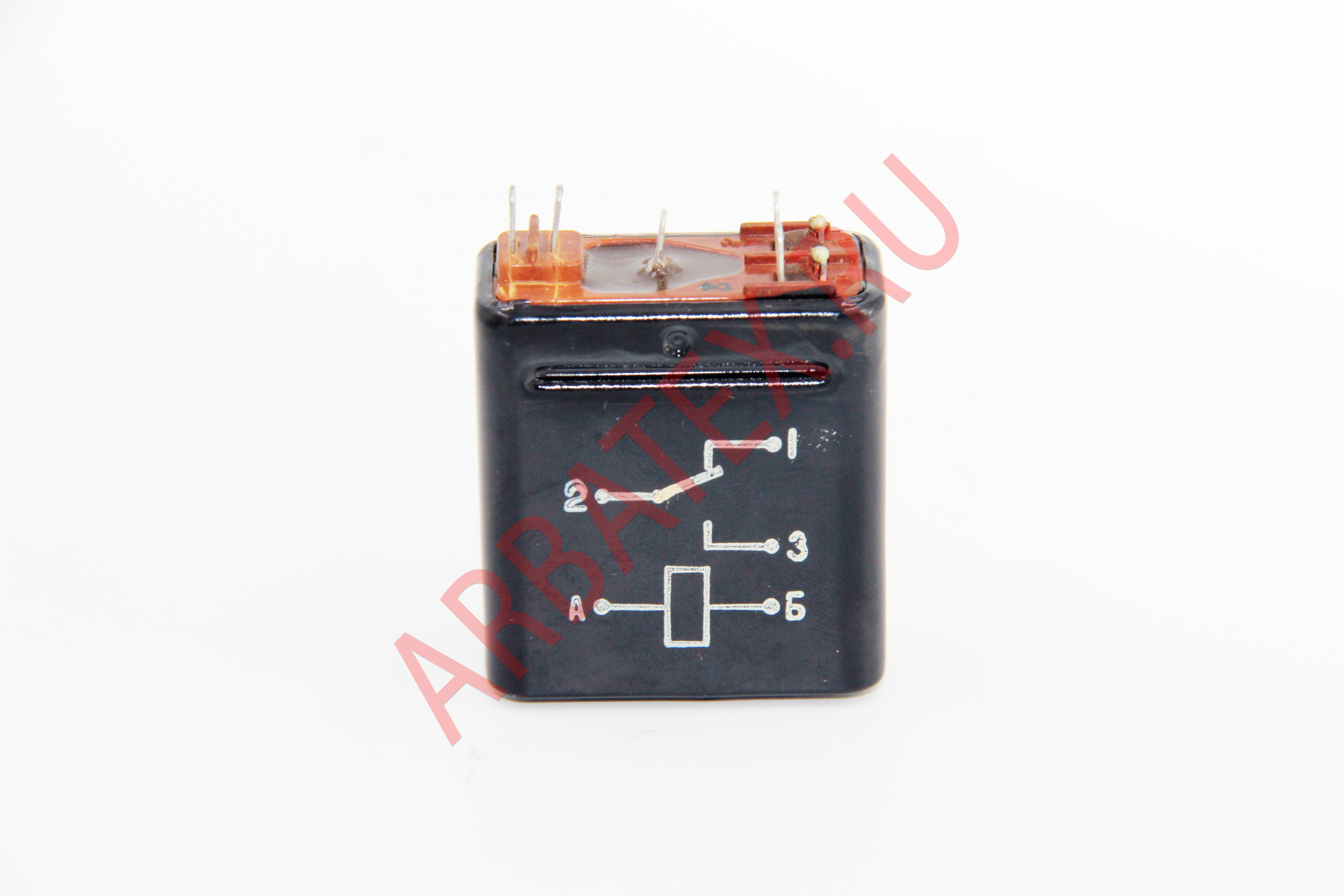

ТНЕ21ПД реле постоянного тока негерметичное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле ТНЕ21ПД:

Реле ТНЕ21ПД коммутационное постоянного тока негерметичное предназначено для работы в электросистемах объектов авиационной техники.

Структура условного обозначения:
ТНЕ21ПД
- Т - номинальное напряжение обмотки управления 27в;
- Н - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 1П - обозначает количество переключающих контактов;
- Д - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТНЕ21ПД:
Номинальное  напряжение цепи управления, - 27 В.
Номинальное напряжение коммутируемой цепи, - 27 В.
Ток коммутируемой цепи, - 0,2 А.
