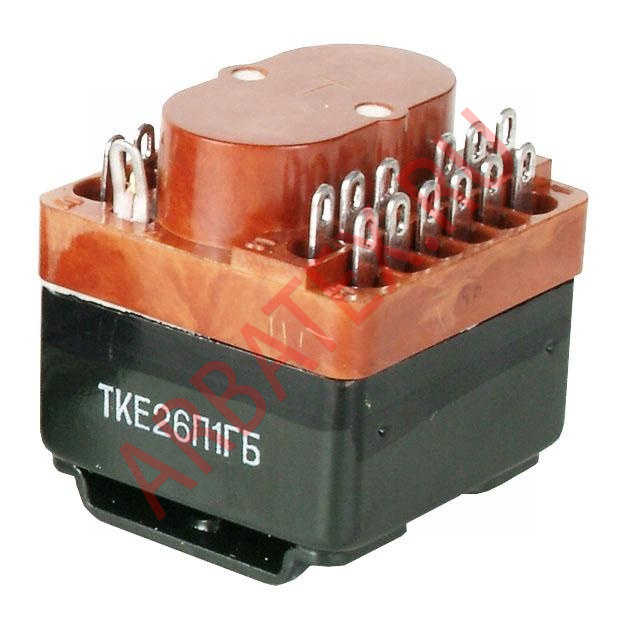

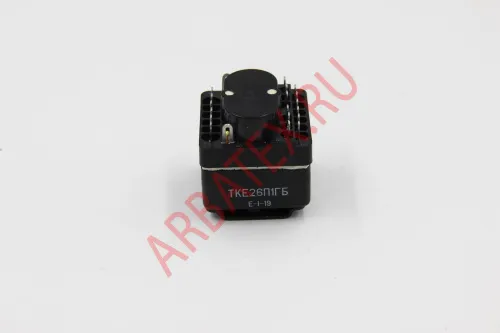

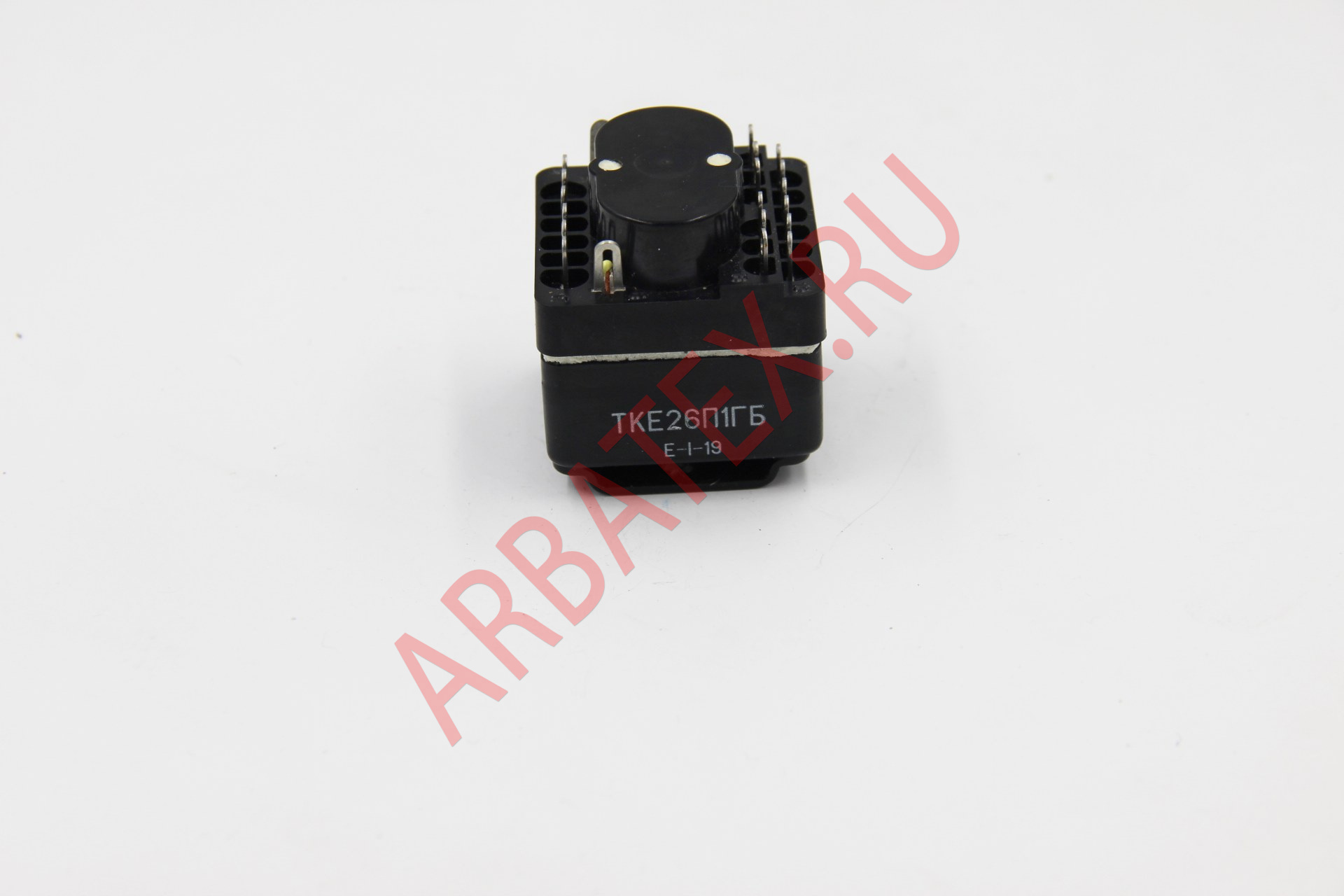

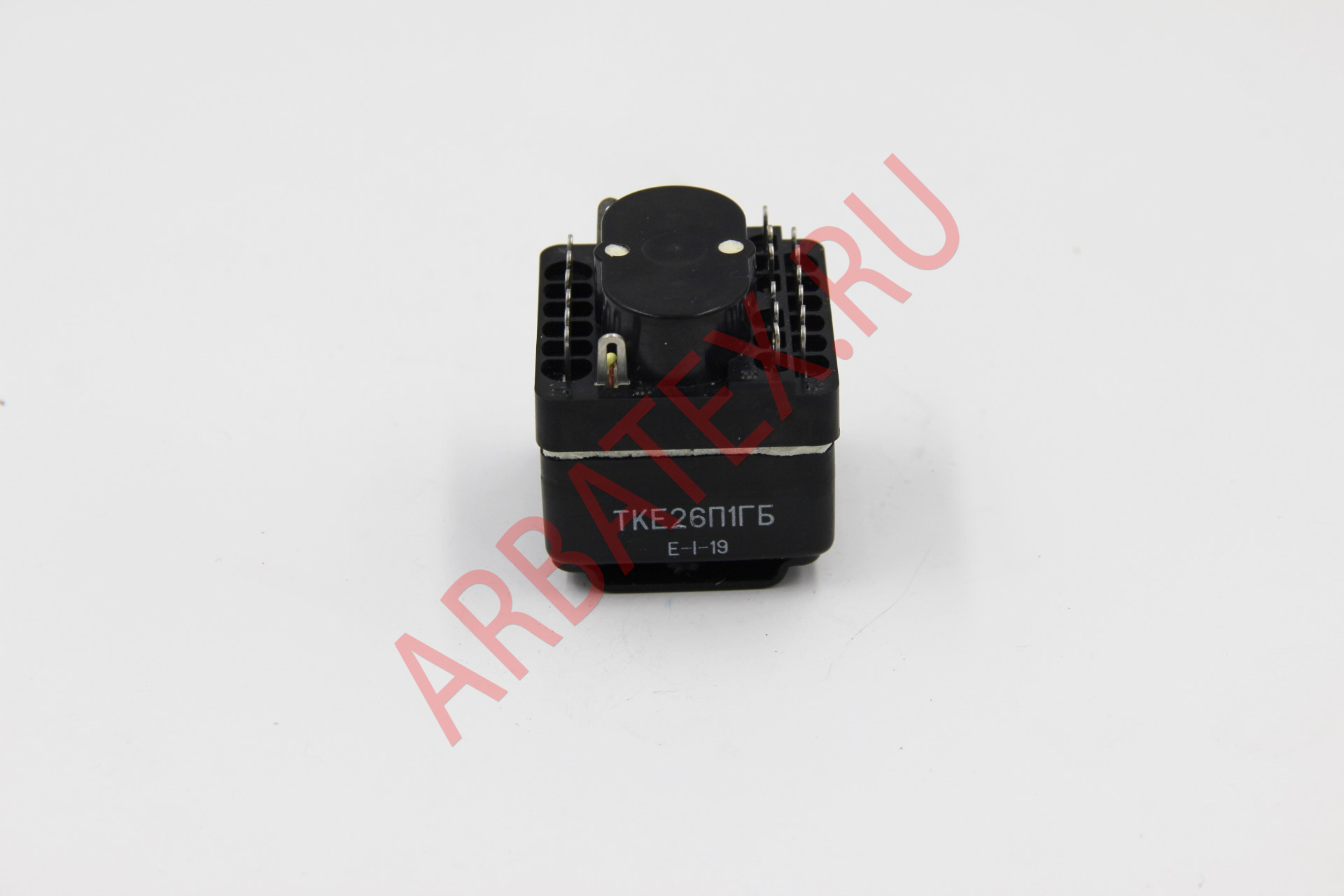

ТКЕ26П1ГБ

Описание реле ТКЕ26П1ГБ

ТКЕ26П1ГБ реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле ТКЕ26П1ГБ:

ТКЕ26П1ГБ
Реле электромагнитное коммутационное нейтральное ТКЕ26П1ГБ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.

Структура условного обозначения:
ТКЕ26П1ГБ
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 6П - обозначает количество переключающих контактов;
- 1 - максимально допустимая температура окружающей среды - 100°С;
- Г - герметичные;
- Б - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТКЕ26П1ГБ:
Диапазон напряжений постоянного тока в цепи контактов, В ...... 5-30
Диапазон напряжений переменного тока в цепи контактов, В ...... 12-220
Диапазон токов в цепи контактов, А ...... 0,001-2
Диапазон напряжений в цепи управления постоянного тока, В ...... 24-30
Количество коммутируемых цепей, шт ...... 6
Конструктивное исполнение ...... герметичные
Масса, - 0,1 кг.
