Описание реле ТКЕ22ПКТ

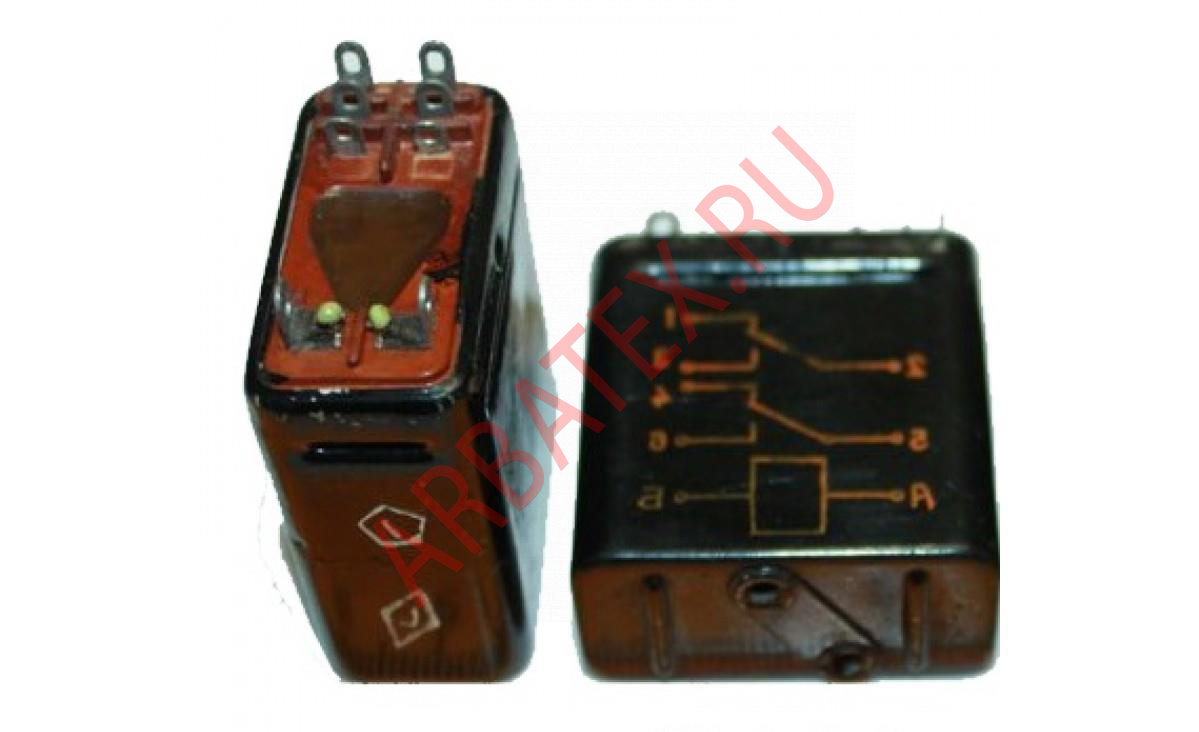

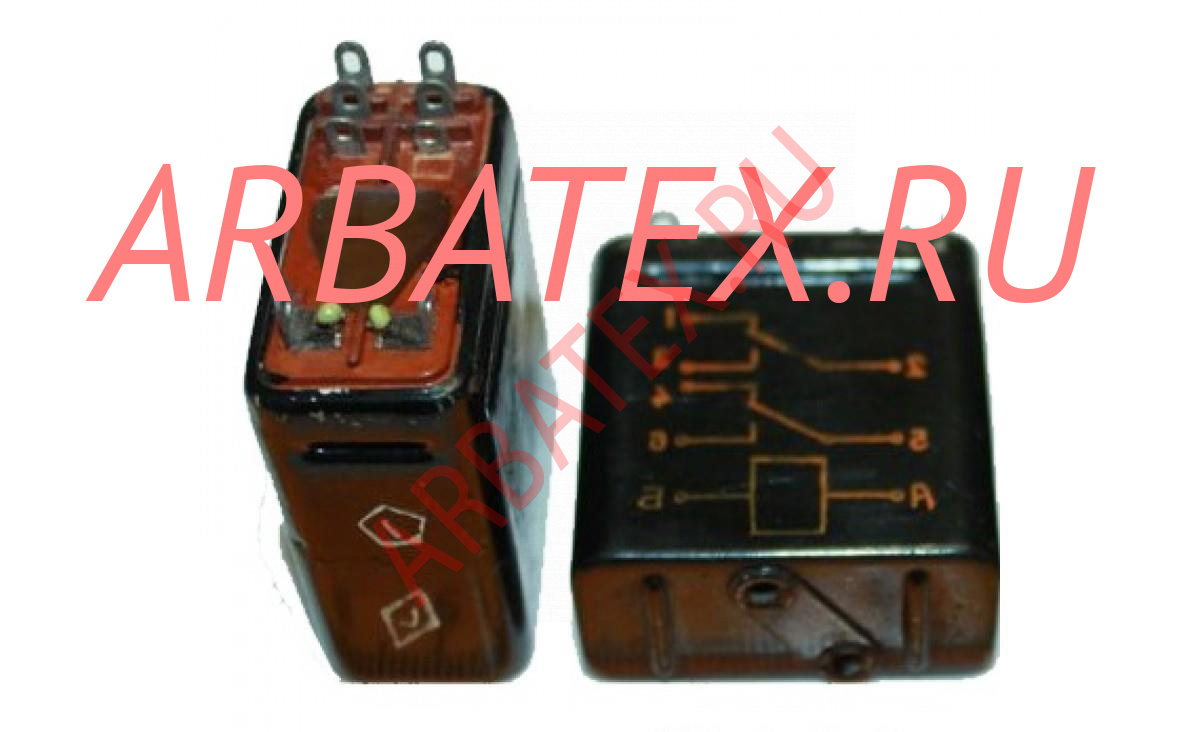

ТКЕ22ПКТ реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле ТКЕ22ПКТ:
Реле ТКЕ22ПКТ коммутационное постоянного тока негерметичное предназначено для работы в электросистемах объектов авиационной техники.
Структура условного обозначения:
ТКЕ22ПКТ
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
- КТ - дополнительные конструктивные особенности и модификации реле.
Основные технические характеристики реле ТКЕ22ПКТ:
Номинальное напряжение цепи управления, В ...... 27
Номинальное напряжение коммутируемой цепи, В ...... 27
Ток коммутируемой цепи, А ...... 2
Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,28
Напряжение срабатывания реле, не более, В ......12
Напряжение отпускания реле, не более, В ...... 3
Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 24,3-30
Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц , не более, В ...... 220
Масса, не более, - 45 г.
Габариты, - 40х37х19 мм.
