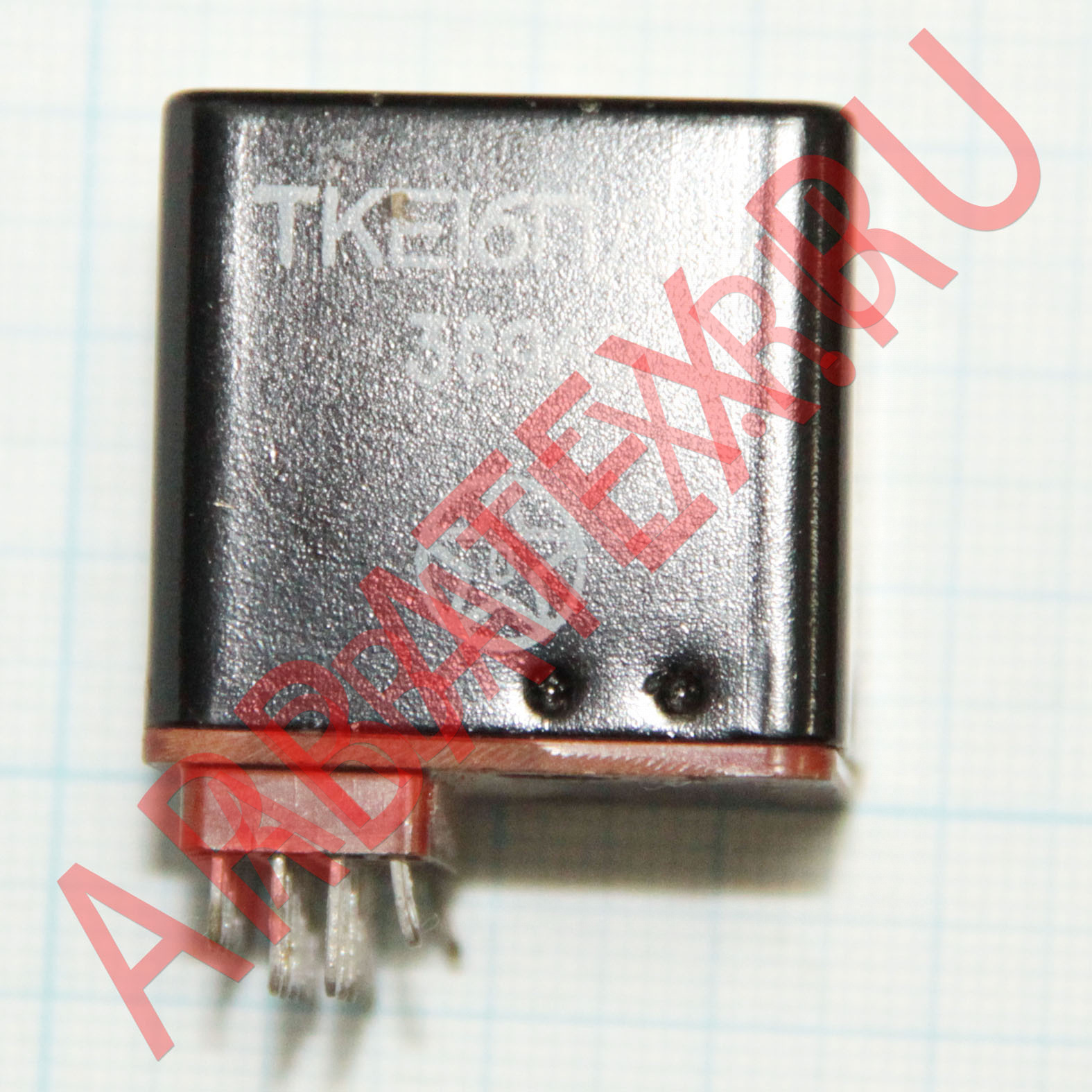

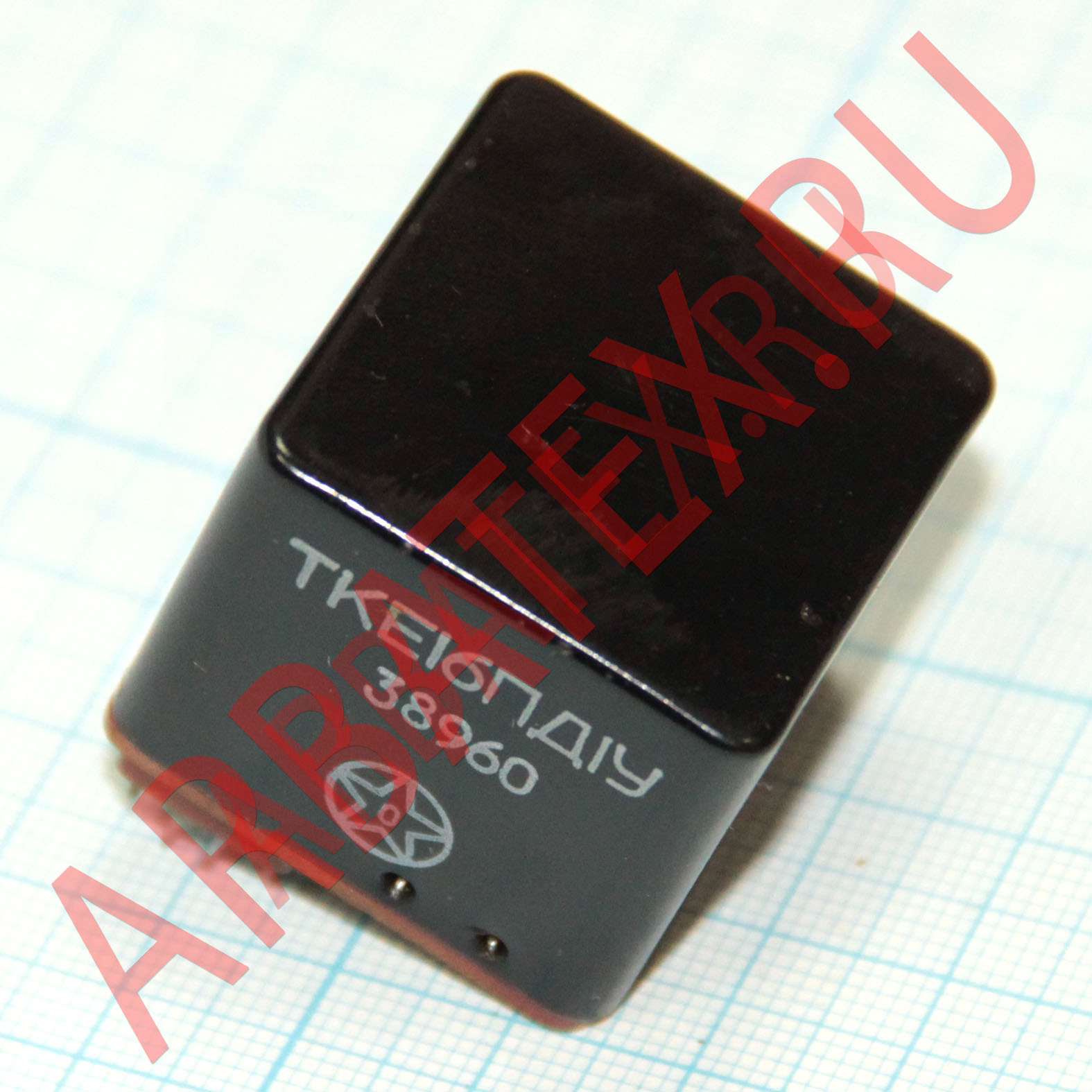

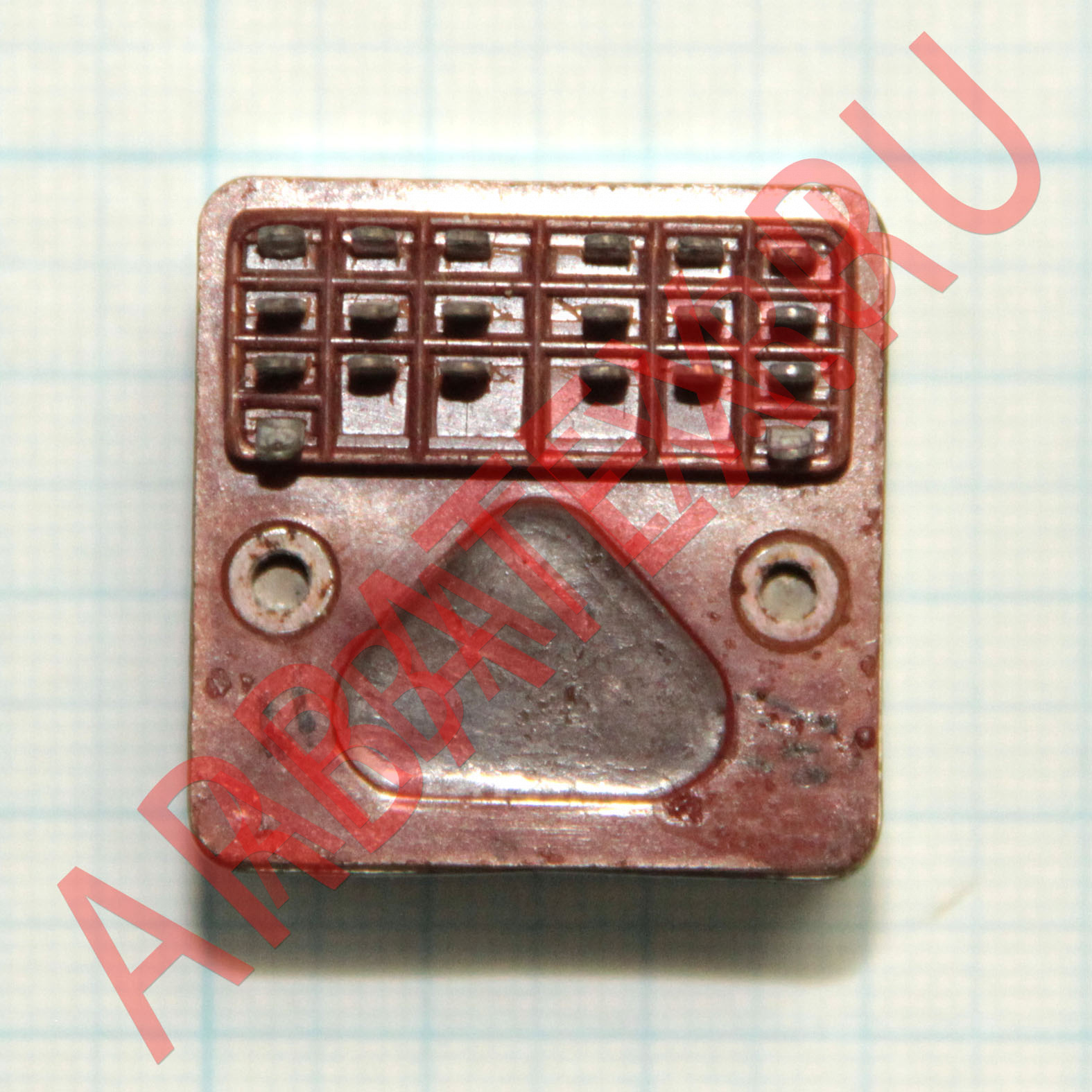

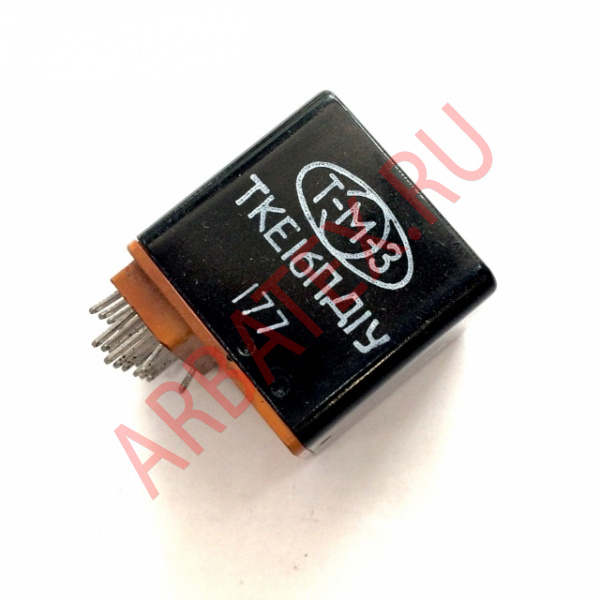

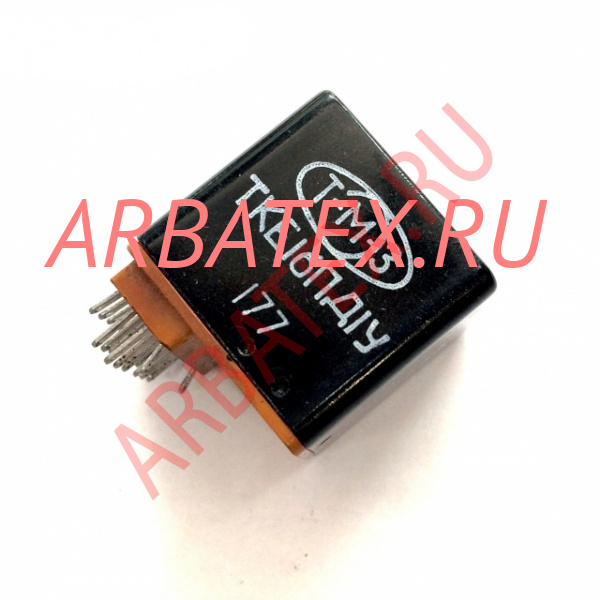

ТКЕ16ПД1У

Описание

ТКЕ16ПД1У реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики

Реле ТКЕ16ПД1У коммутационное постоянного тока негерметичное предназначено для работы в электросистемах объектов авиационной техники.

Структура условного обозначения:
ТКЕ16ПД1У
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 1 - указывает количество единиц данного разряда;

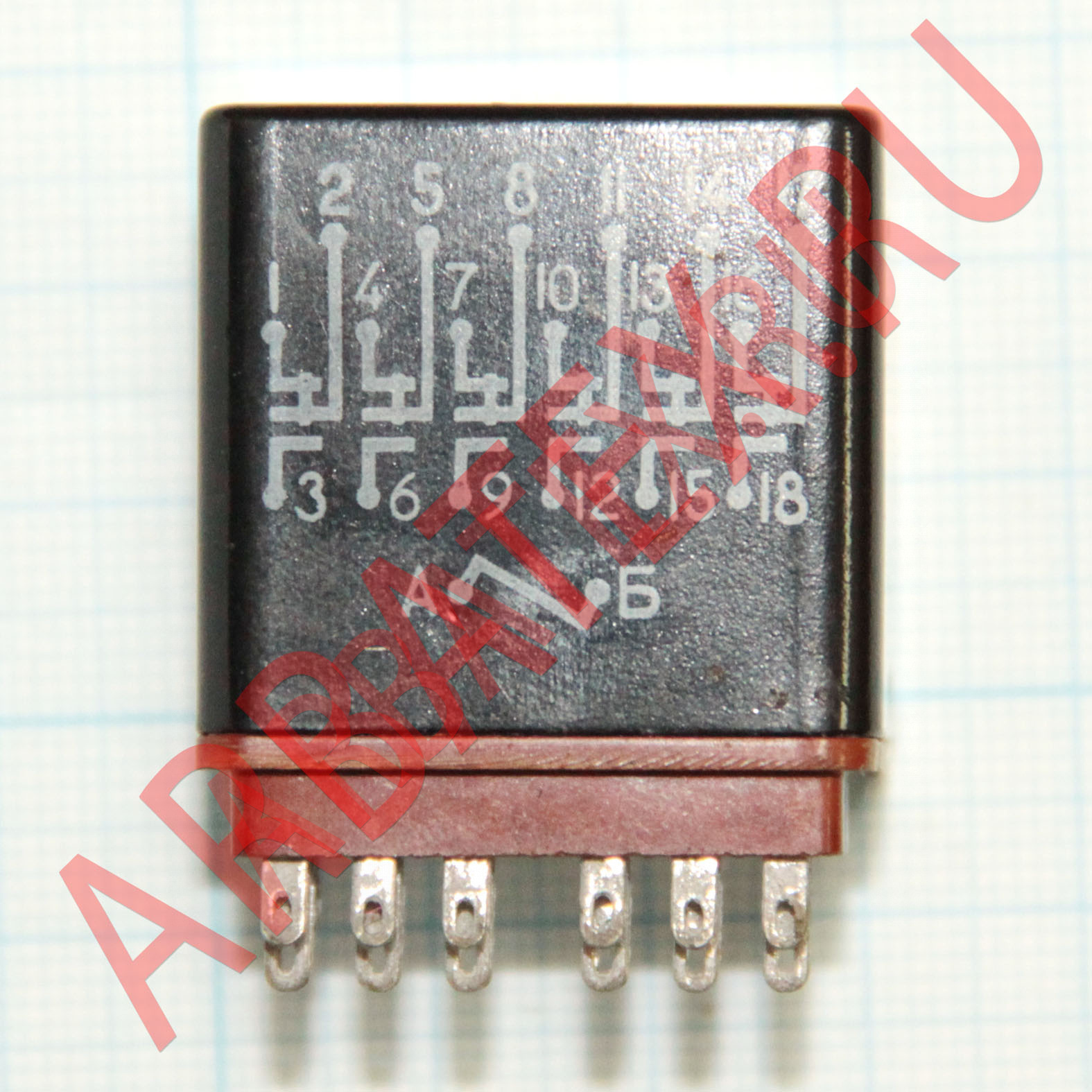

- 6П - обозначает количество переключающих контактов;
- Д1У - дополнительные конструктивные особенности и модификации реле.

Основные технические характеристики реле ТКЕ16ПД1У :
Номинальное  напряжение цепи управления, В ...... 27
Номинальное напряжение коммутируемой цепи, В ...... 27
Ток коммутируемой цепи, А ...... 2
Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,12
Напряжение срабатывания реле, не более, В ......19
Напряжение отпускания реле, не более, В ...... 7
Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 24,3-30
Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц , не более, В ...... 220
Масса, не более - 45 г.
Габариты - 29х30х30 мм.
