8Э14 6.3А 27В

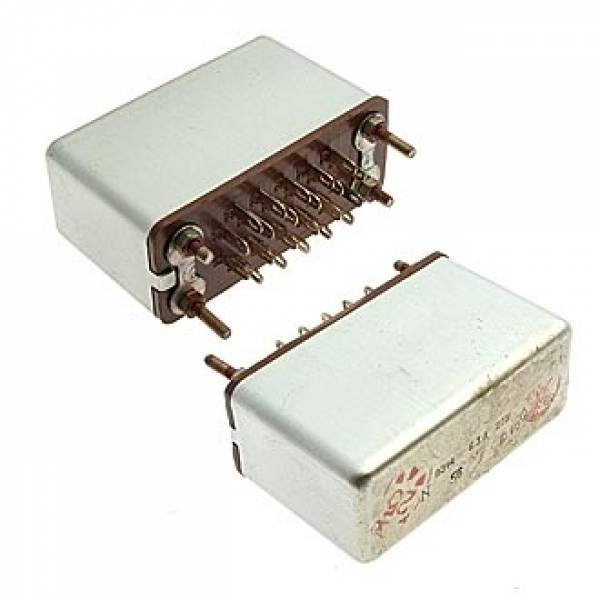

Описание реле 8Э14 6.3А 27В

 8Э14 6.3А 27В реле электромагнитное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле 8Э14 6.3А 27В:

Электромагнитное реле 8Э14 6.3А 27В предназначено для коммутирования электрических цепей постоянного и переменного тока в радиотехнических устройствах и аппаратуре автоматики.
Реле типа 8Э разделяются на 4 вида и различается по своим контактным  группам и коммутируемым токам.
- 8Э11 – два нормально замкнутых и два нормально разомкнутых контакта (2П), 6 А для контактов 10-20 и 11-21, 40 А для контактов 12-22 и 13-23;
- 8Э12 – два нормально замкнутых и два нормально разомкнутых контакта (2П), 25 А для всех контактов;
- 8Э13 – три нормально замкнутых и три нормально разомкнутых контакта (3П), 10 А для всех контактов;
- 8Э14 – пять нормально замкнутых и пять нормально разомкнутых контакта (5П), 6 А или 6,3А для всех контактов.
Реле имеет карболитовое основание с закрепленными на ней катушкой в стальном корпусе и контактной системой, алюминиевый чехол.
Рабочее положение всех видов реле 8Э любое.

Основные технические характеристики реле 8Э14 6.3А 27В:
Номинальное напряжение питания, - 27 В
Номинальное рабочее напряжения контактов постоянного тока, В ...... 32
Номинальные рабочие токи контактов - 0,13-6,3 А.
Габариты - 57,5х29х74 мм (ВхШхД)
Вес - 250 г.
