РПС46 РС4.520.760-03

Описание реле РПС-46 РС4.520.760-03

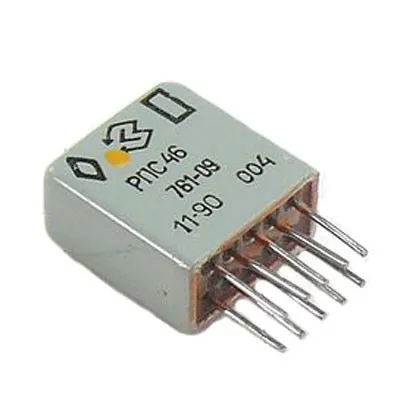

РПС-46 РС4.520.760-03 реле герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики реле РПС-46 РС4.520.760-03:

РПС-46 РС4.520.760-03
Реле РПС46 электромагнитные низкочастотные поляризованные двустабильные, управляемые постоянным током, с двумя переключающими контактами.
Предназначены для коммутации электрических цепей постоянного и переменного тока.

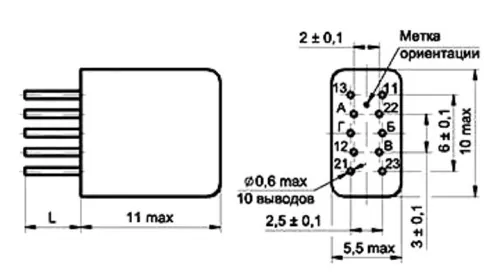

Герметичные, сварные, сверхминиатюрные, в металлическом корпусе.
Изготавливаются в двух модификациях:
РПС46 - со штыревыми выводами,
РПС46-1 - с выводами для поверхностного монтажа.
Выпускаются в климатических исполнениях по ГОСТ 15150–69: УХЛ (РС4.520.760, -01...-15; ЯЛ4.520.034, -01…-07) и В (Рc4.520.761, -01...-15; ЯЛ4.520.034-08…-15).
Испытательное напряжение переменного тока (эффективное значение) между токоведущими цепями реле (между токоведущими цепями и корпусом) в нормальных климатических
условиях - 150 (200) В.
Сопротивление изоляции всех токоведущих цепей реле относительно друг друга и каждой цепи относительно корпуса в нормальных климатических условиях (обмотки обесточены) не менее 200 МОм.
Масса реле не более 2.2 г.
Минимальный срок службы и минимальный срок сохраняемости реле - 20 лет.
