РДВ-11 ЯЛ4.544.003-06

Описание реле РДВ-11 ЯЛ4.544.003-06

РДВ-11 ЯЛ4.544.003-06 реле времени применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РДВ-11 ЯЛ4.544.003-06:

Реле времени РДВ-11 ЯЛ4.544.003-06  предназначено для коммутации электрических цепей постоянного тока с фиксированными выдержками времени от 0,05 до 7200 с.

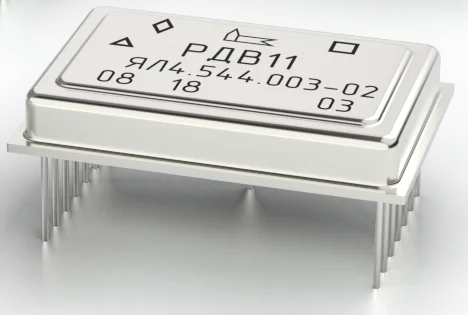

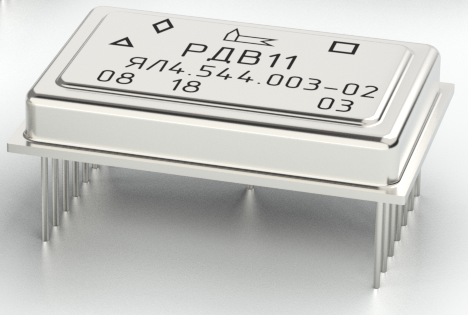

Реле времени герметичное в металлическом корпусе 155.15-2 с одним бесконтактным замыкающим выходом поставляется во всеклиматическом исполнении.
Реле соответствует требованиям ГОСТ 16120-86, ЯЛ4.544.003 ТУ и предназначено для применения в аппаратуре автоматики и управления специального и общепромышленного назначения.

Рабочее напряжение (U раб. ) 27 В.
Ток потребления (I пот. ), не более 15 мА.
Остаточное напряжение во вкл. состоянии, не более 1,5 В.
Ток утечки в выходной цепи в выключенном состоянии,
при температуре 25 С ° 02 мА.
при температуре 85 С° 1,5 мА.
Коммутируемое напряжение (U k ), 4,5 - 80 В.
Максимальный коммутируемый ток (I k max ), 0,4 А.
Допускаемое отклонение времени срабатывания, при температуре от 15 до 35°С ± 3 ± 10 %.
Масса реле - не более 12 г.
