РЭА-12 ЯЛ4.552-001-04

Описание реле РЭА-12 ЯЛ4.552-001-04

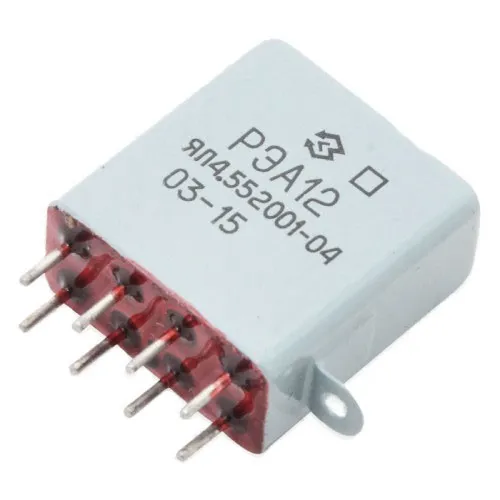

РЭА-12 ЯЛ4.552-001-04 реле герметичное, высокочастотное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭА-12 ЯЛ4.552-001-04:

Реле РЭА-12 ЯЛ4.552-001-04 герметичное, высокочастотное, с двумя переключающими контактами, предназначено для коммутации электрических цепей постоянного тока и высокочастотных цепей переменного тока частотой до 1000 МГц.
Реле РЭА-12 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.455.102 ТУ.
Реле РЭА-12:
  - исполнения ЯЛ4.552.001 - с тремя штырьковыми выводами и тремя выводами, выполненными радиочастотным кабелем;
  - исполнения ЯЛ4.552.001-01 - с тремя штырьковыми выводами и тремя выводами, выполненными радиочастотным кабелем, реле крепится с помощью скобы;
  - исполнения ЯЛ4.552.001-02 - с шестью выводами, выполненными радиочастотным кабелем;
  - исполнения ЯЛ4.552.001-03 - с шестью выводами, выполненными радиочастотным кабелем, реле крепится с помощью планки;

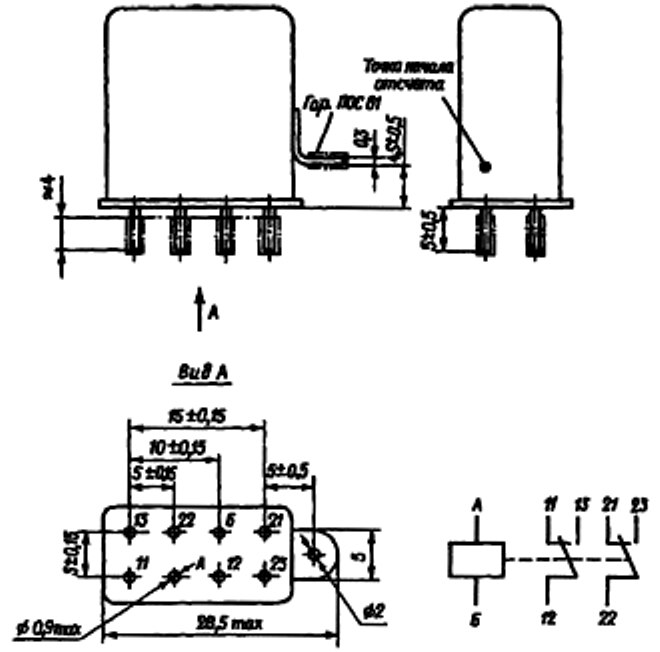

  - исполнения ЯЛ4.552.001-04 - с шестью штырьковыми выводами, крепится с помощью угольника.

Технические характеристики реле РЭА-12 ЯЛ4.552-001-04:
Сопротивление обмотки, Ом ...... 340-660;
Ток срабатывания, мА ...... 22,5;
Ток отпускания, мА ...... 3.

Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 15 лет.
Масса реле исполнения;
  - ЯЛ4.552.001 - не более 33 г,
  - ЯЛ4.552.001-01 - не более 35 г,
  - ЯЛ4.552.001-02 - не более 48 г,
  - ЯЛ4.552.001-03 - не более 50 г,
  - ЯЛ4.552.001-04 - не более 17 г.
