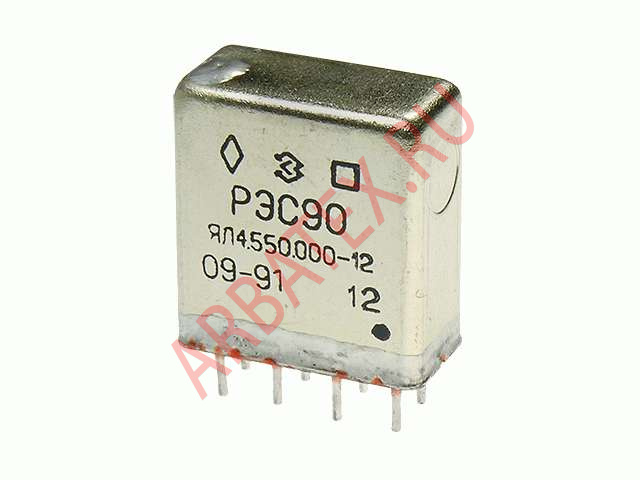

РЭС-90 ЯЛ4.550.000-12

Описание реле РЭС-90 ЯЛ4.550.000-12

РЭС-90 ЯЛ4.550.000-12 реле  слаботочное электромагнитное герметизированное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-90 ЯЛ4.550.000-12:

Реле РЭС-90 ЯЛ4.550.000-12 герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭС-90 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.455.013ТУ.

Технические характеристики реле РЭС-90 ЯЛ4.550.000-12:
Ток питания обмотки ...... постоянный;
Сопротивление обмотки, Ом ...... 37,8-46,2;
Ток срабатывания, мА ...... 75;
Ток отпускания, мА ...... 10,5;
Рабочее напряжение, В ...... 7-9;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и чехлом, МОм, не менее:
  - в нормальных климатических условиях (обмотка обесточена) ...... 200;
  - в условиях повышенной влажности ...... 10;
  - при максимальной температуре (после выдержки обмотки под рабочим напряжением) ...... 20;
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и чехлом, В:
  - в нормальных климатических условиях ...... 500;
  - в условиях повышенной влажности ...... 300;
  - при пониженном атмосферном давлении ...... 250;
Материал контактов ...... СрМгНЦр-99, СрПдМг20-0,3 с покрытием Зл1тв.

Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 12 лет.
