ВС-33-1 0.2-60 час 220в реле времени

Описание

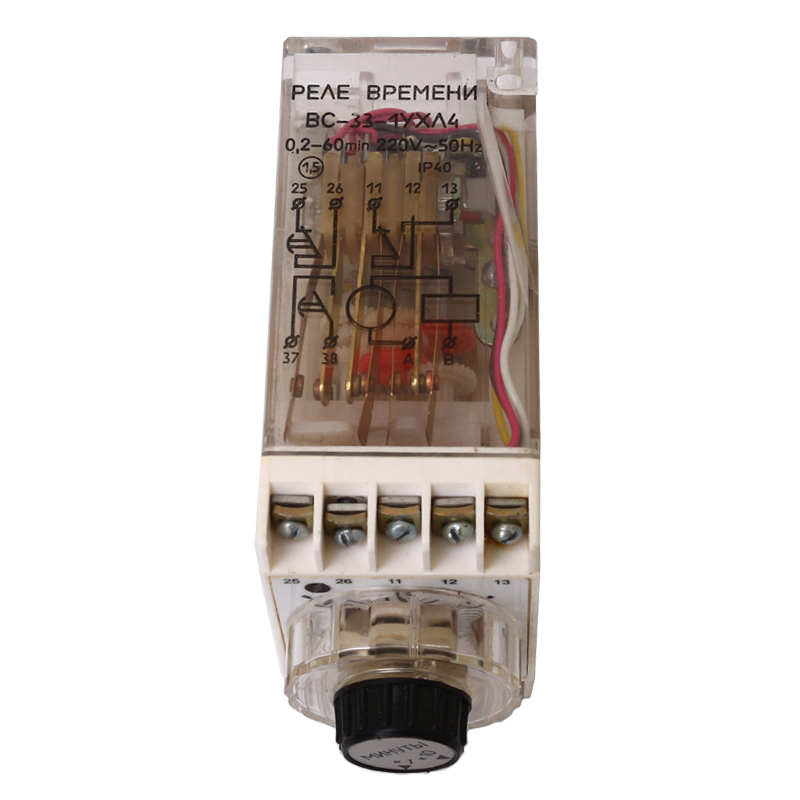

ВС-33-1 0.2-60час 220В реле времени выступающего исполнения с передним присоединением проводов применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Реле электромеханическое, с приводом от синхронного электродвигателя. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени. В комплекте с реле может поставляться колодка для крепления реле.

Параметры и характеристики

Реле времени серии ВС-33-1 0.2-60час 220в предназначены для передачи команд из одной электрической цепи в другую с определенным, предварительно установленным замедлением в схемах автоматического управления.
Реле изготавливаются в климатических исполнениях УХЛ4 и О4.

Реле изготавливаются в двух исполнениях:
- ВС-33-1 - выступающее исполнение с передним присоединением проводов;
- ВС-33-2 - утопленное исполнение с задним присоединением проводов.

Технические характеристики

Номинальное напряжение питания переменного тока 50 Гц, В ...... 24, 110, 220, 230, 240
Допустимые колебания напряжения питания:
- для исполнения УХЛ ...... от 0,85 до 1,1 номинального
- для исполнения О4 ...... от 0,95 до 1,05 номинального
Потребляемая мощность, ВА(Вт) ...... не более 8
Количество контактов с выдержкой времени:
- размыкающих ...... 1
- замыкающих ...... 1
Количество контактов без выдержки времени:
- переключающих ...... 1
Номинальная сила тока, А ...... 4
Время возврата, сек ...... не более 0,2
Допустимая частота включений, циклов в час ...... 3600
Степень защиты реле:
- по оболочке ...... ip40
- по выводным зажимам ...... ip10
- по передней панели реле ВС-33-2 ...... ip54
Масса реле, кг, не более:
- ВЛ-33-1 ...... 0,38
- ВЛ-33-2 ...... 0,45
Габаритные размеры, мм :
- ВЛ-33-1 ...... 45х70х125
- ВЛ-33-2 ...... 50х75х133
