РЭС-90Т ЯЛ4.500.002 69

Описание реле РЭС-90Т ЯЛ4.500.002

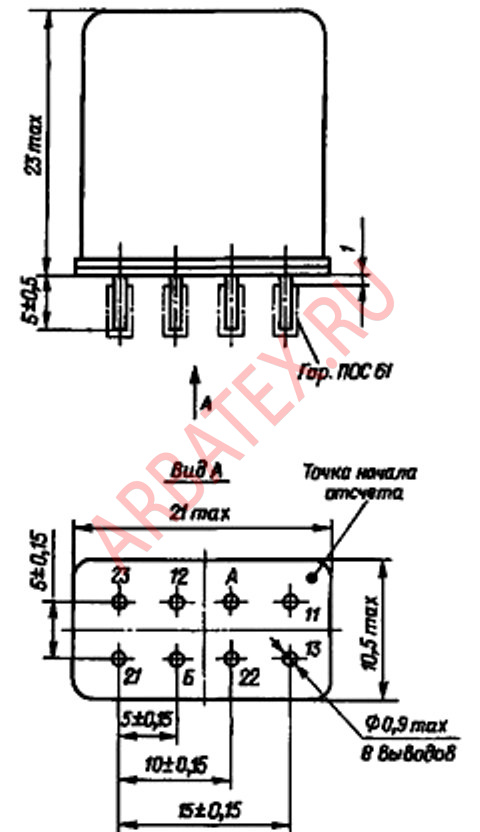

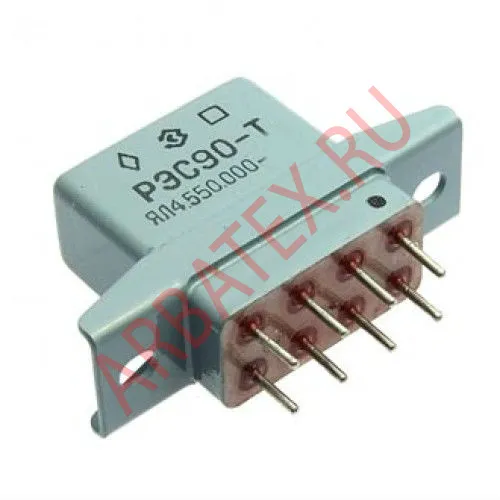

РЭС-90Т ЯЛ4.500.002 69  реле герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-90Т ЯЛ4.500.002:

Реле РЭС-90Т ЯЛ4.500.002 герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭС-90 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.455.013ТУ.

Технические характеристики реле РЭС-90Т ЯЛ4.500.002:
Ток питания обмотки ...... постоянный;
Сопротивление обмотки, Ом ...... 340-660;
Ток срабатывания, мА ...... 22;
Ток отпускания, мА ...... 2;
Рабочее напряжение, В ...... 22-34;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и чехлом, МОм, не менее:
  - в нормальных климатических условиях (обмотка обесточена) ...... 200;
  - в условиях повышенной влажности ...... 10;
  - при максимальной температуре (после выдержки обмотки под рабочим напряжением) ...... 20;
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и чехлом, В:
  - в нормальных климатических условиях ...... 500;
  - в условиях повышенной влажности ...... 300;
  - при пониженном атмосферном давлении ...... 250;
Материал контактов ...... СрМгНЦр-99, СрПдМг20-0,3 с покрытием Зл1тв.

Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 12 лет.

Номер паспорта реле	Количество групп контактов	Рабочее напряжение	Сопротивление обмотки	Ток		Время		Сопротивление контактов	Диапазон коммутации
				срабатывания	отпускания	срабатывания	отпускания		ток	напряжение
		В	Ом	мА	мА	мс	мс	Ом	А	В
РЭС-90-Т ЯЛ4.550.002	2П	22…34	540…660	22,0	3,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-01	2П	22…34	540…660	22,0	3,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-02	2П	22…34	540…660	22,0	3,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-03	2П	22…34	540…660	22,0	3,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-04	2П	10…18	144…176	40,0	5,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-05	2П	10…18	144…176	40,0	5,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-06	2П	10…18	144…176	40,0	5,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-07	2П	10…18	144…176	40,0	5,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-08	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-09	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-10	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-11	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-12	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-13	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-14	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-15	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-16	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-17	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-18	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-19	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-20	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-21	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-22	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-23	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-30	2П	22…34	540…660	22,0	3,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-31	2П	22…34	540…660	22,0	3,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-32	2П	10…18	144…176	40,0	5,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-33	2П	10…18	144…176	40,0	5,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-34	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-35	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-36	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-37	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-38	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-39	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-40	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-41	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-42	2П	22…34	540…660	19,0	2,8	10,0	5,0	1,0	0,06….3,0	1,2…130
РЭС-90-Т ЯЛ4.550.002-43	2П	22…34	540…660	19,0	2,8	10,0	5,0	0,4	10-6…0,1	0,05…34
РЭС-90-Т ЯЛ4.550.002-50	2П	22…34	540…660	22,0	3,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-51	2П	22…34	540…660	22,0	3,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-52	2П	10…18	144…176	40,0	5,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-53	2П	10…18	144…176	40,0	5,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-54	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-55	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-56	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-57	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-58	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-59	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-60	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	1,0	0,01…5,0	1,2…220
РЭС-90-Т ЯЛ4.550.002-61	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-66	2П	22…34	540…660	22,0	3,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-67	2П	10…18	144…176	40,0	5,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-68	2П	16,2…22	315…385	28,0	4,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-69	2П	5…7	37,8…46,2	75,0	10,5	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-70	2П	90…110	6800…9200	6,8	1,0	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-71	2П	41…55	1700…2200	12,0	1,6	10,0	5,0	0,4	10-6…0,1	0,05…36
РЭС-90-Т ЯЛ4.550.002-72	2П	22…34	540…660	19,0	2,8	10,0	5,0	1,0	0,06….3,0	1,2…130
РЭС-90-Т ЯЛ4.550.002-73	2П	22…34	540…660	19,0	2,8	10,0	5,0	0,4	10-6…0,1	0,05…34
