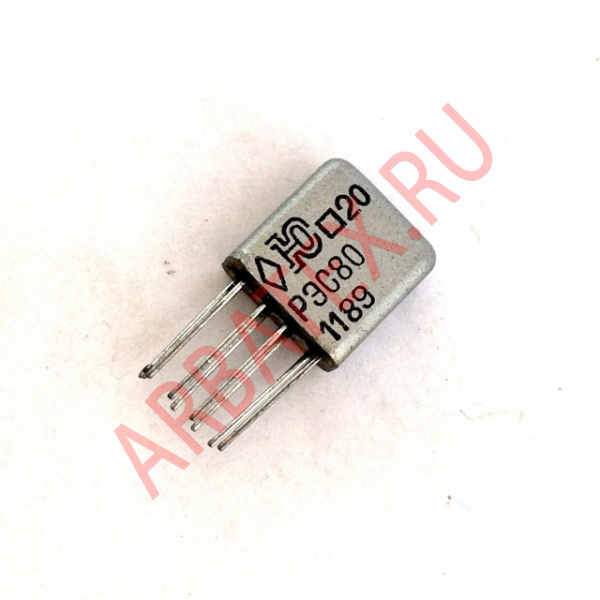

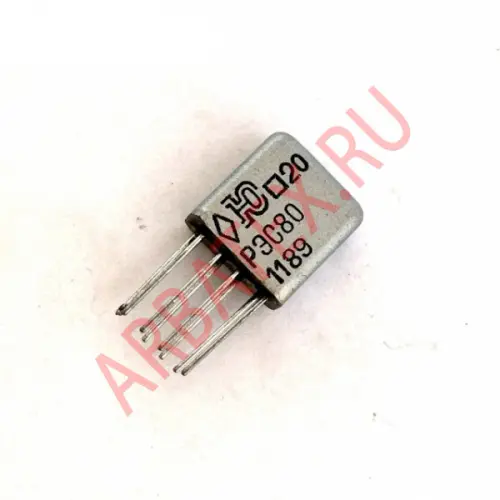

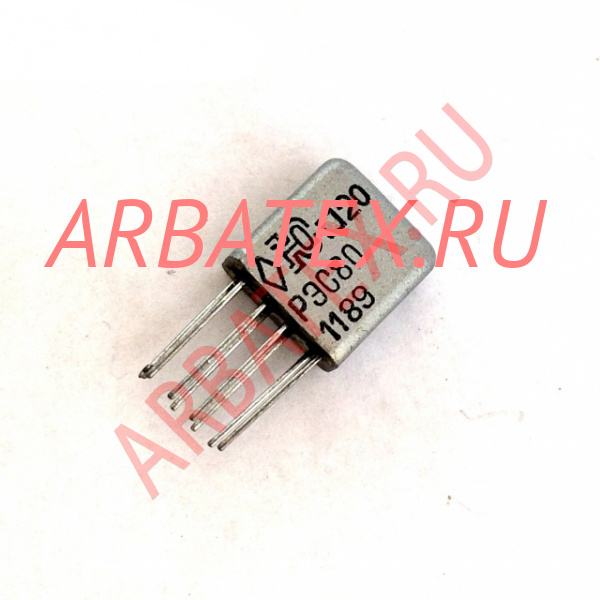

Описание реле РЭС-80 ДЛТ4.555.014-03
РЭС80 ДЛТ4.555.014-03 реле слаботочное электромагнитное герметизированное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-80 ДЛТ4.555.014-03:

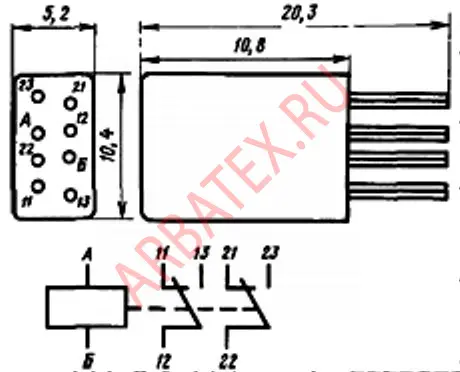

Реле РЭС-80 ДЛТ4.555.014-03 герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭС-80 соответствует требованиям ГОСТ16121-86 и техническим условиям ДЛТ0.455.001 ТУ.
Технические характеристики реле РЭС-80 ДЛТ4.555.014-03:
Ток питания обмотки ...... постоянный;
Сопротивление обмотки, Ом ...... 49-60;
Ток срабатывания, мА ...... 40;
Ток отпускания, мА ...... 10;
Рабочее напряжение, В ...... 3,6-4,4;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) ...... 200;
- в условиях повышенной влажности ...... 10;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением не менее 0,5 ч) ...... 20;
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях:
- между токоведущими элементами и корпусом ...... 200;
- между токоведущими элементами ...... 180;
- в условиях повышенной влажности ...... 150;
- при пониженном атмосферном давлении ...... 150;
Масса реле:
- РЭС-80 не более ...... 2 г;
- РЭС-80-1 не более ...... 2,5 г;
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) ...... 20 лет.
Параметры РЭС-80:
| Номер паспорта реле РЭС-80 | Количество групп контактов | Рабочее напряжение | Сопротивление обмотки | Ток | Время | Сопротивление контактов | Диапазон
коммутации |
|---|
|
| срабатыв. | отпускания | срабатыв. | отпускания | ток | напряжение |
|---|
| В | Ом | мА | мА | мс | мс | Ом | А | В |
|---|
| РЭС-80 ДЛТ4.555.014 | 2П | 27 ±2,7 | 1570…1955 | 7,5 | 1,8 | 5,0 | 3,0 | 0,5 | 0,01…1,0 | 6…60 |
| РЭС-80 ДЛТ4.555.014-01 | 2П | 15 ±1,5 | 549…571 | 13,0 | 3,2 | 5,0 | 3,0 | 0,5 | 0,01…1,0 | 6…60 |
| РЭС-80 ДЛТ4.555.014-02 | 2П | 6,3 ±0,63 | 94,5…115,5 | 30,0 | 7,0 | 5,0 | 3,0 | 0,5 | 0,01…1,0 | 6…60 |
| РЭС-80 ДЛТ4.555.014-03 | 2П | 4 ±0,4 | 49,5…60,5 | 40,0 | 10,0 | 5,0 | 3,0 | 0,5 | 0,01…1,0 | 6…60 |
| РЭС-80 ДЛТ4.555.014-04 | 2П | 3 ±0,3 | 27…33 | 53,0 | 13,0 | 5,0 | 3,0 | 0,5 | 0,01…1,0 | 6…60 |
| РЭС-80 ДЛТ4.555.014-05 | 2П | 27 ±2,7 | 1570…1955 | 7,5 | 1,8 | 5,0 | 3,0 | 0,25 | 5x10-6…0,1 | 0,05…36 |
| РЭС-80 ДЛТ4.555.014-06 | 2П | 15 ±1,5 | 549…571 | 13,0 | 3,2 | 5,0 | 3,0 | 0,25 | 5x10-6…0,1 | 0,05…36 |
| РЭС-80 ДЛТ4.555.014-07 | 2П | 6,3 ±0,63 | 94,5…115,5 | 30,0 | 7,0 | 5,0 | 3,0 | 0,25 | 5x10-6…0,1 | 0,05…36 |
| РЭС-80 ДЛТ4.555.014-08 | 2П | 4 ±0,4 | 49,5…60,5 | 40,0 | 10,0 | 5,0 | 3,0 | 0,25 | 5x10-6…0,1 | 0,05…36 |
| РЭС-80 ДЛТ4.555.014-09 | 2П | 3 ±0,3 | 27…33 | 53,0 | 13,0 | 5,0 | 3,0 | 0,25 | 5x10-6…0,1 | 0,05…36 |
