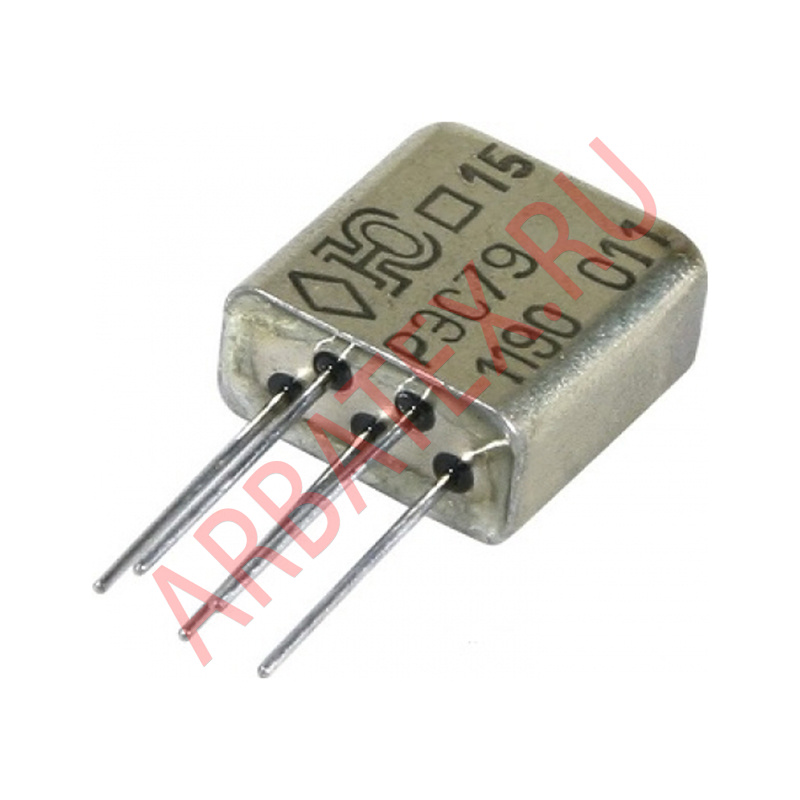

Описание реле РЭС-79 ДЛТ4.555.011
РЭС-79 ДЛТ4.555.011 реле слаботочное электромагнитное герметизированное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-79 ДЛТ4.555.011:
Сопротивление обмотки, Ом ...... 1530-1955;
Ток срабатывания, мА ...... 7,5;
Ток отпускания, мА ...... 1,0;
Рабочее напряжение, В ...... 24,3-29,7;
Масса реле не более ...... 2 г.
Минимальный срок службы и срок сохраняемости реле РЭС-79:
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 13,5 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 8 лет;
- или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
- или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.
| Номер паспорта реле РЭС79 | Количество групп контактов | Рабочее напряжение | Сопротивление обмотки | Ток | Время | Сопротивление контактов | Диапазон
коммутации |
|---|
|
| срабатыв. | отпускания | срабатыв. | отпускания | ток | напряжение |
|---|
| В | Ом | мА | мА | мс | мс | Ом | А | В |
|---|
| РЭС-79 ДЛТ4.555.011 | 1П | 24,3…29,7 | 1530…1955 | 7,5 | 1,0 | 5,0 | 3,0 | 0,5 | 0,01…1,0 | 6...44 |
| РЭС-79 ДЛТ4.555.011-01 | 1П | 13,5…16,5 | 550…670 | 13,0 | 1,8 | 5,0 | 3,0 | 0,5 | 0,01…1,0 | 6...44 |
| РЭС-79 ДЛТ4.555.011-02 | 1П | 5,7…6,9 | 95…115 | 30,0 | 4,0 | 5,0 | 3,0 | 0,5 | 0,01…1,0 | 6...44 |
| РЭС-79 ДЛТ4.555.011-03 | 1П | 3,6…4,4 | 50…60 | 40,0 | 5,4 | 5,0 | 3,0 | 0,5 | 0,01…1,0 | 6...44 |
| РЭС-79 ДЛТ4.555.011-04 | 1П | 2,7…3,3 | 27…33 | 53,0 | 7,0 | 5,0 | 3,0 | 0,5 | 0,01…1,0 | 6...44 |
| РЭС-79 ДЛТ4.555.011-05 | 1П | 24,3…29,7 | 1530…1955 | 7,5 | 1,0 | 5,0 | 3,0 | 0,25 | 5x10-6…0,1 | 0,05...36 |
| РЭС-79 ДЛТ4.555.011-06 | 1П | 13,5…16,5 | 550…670 | 13,0 | 1,8 | 5,0 | 3,0 | 0,25 | 5x10-6…0,1 | 0,05...36 |
| РЭС-79 ДЛТ4.555.011-07 | 1П | 5,7…6,9 | 95…115 | 30,0 | 4,0 | 5,0 | 3,0 | 0,25 | 5x10-6…0,1 | 0,05...36 |
| РЭС-79 ДЛТ4.555.011-08 | 1П | 3,6…4,4 | 50…60 | 40,0 | 5,4 | 5,0 | 3,0 | 0,25 | 5x10-6…0,1 | 0,05...36 |
| РЭС-79 ДЛТ4.555.011-09 | 1П | 2,7…3,3 | 27…33 | 53,0 | 7,0 | 5,0 | 3,0 | 0,25 | 5x10-6…0,1 | 0,05...36 |
