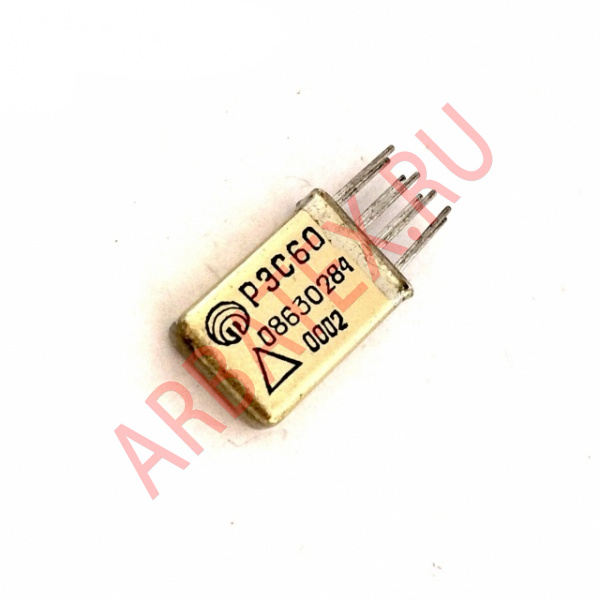

РЭС-60 РС4.569.435-08.01

Описание реле РЭС-60 РС4.569.435-08.01

РЭС-60 РС4.569.435-08.01 реле одностабильное постоянного и переменного тока с переключающим и замыкающим контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-60 РС4.569.435-08.01:

Реле РЭС-60 РС4.569.435-08.01 герметичное, двухпозиционное, одностабильное, питаемое постоянным током, с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭС-60 соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.459.006 ТУ.

Технические характеристики реле РЭС-60 РС4.569.435-08.01:
Ток питания ...... постоянный;
Сопротивление обмотки, Ом ...... 55-71;
Ток срабатывания, мА ...... 51;
Ток отпускания, мА ...... 11;
Рабочее напряжение, В ...... 5-8;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях ...... 200;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) ...... 20;
- в условиях повышенной влажности между контактами, между контактами и корпусом, между обмоткой и корпусом, между обмоткой и контактами ...... 10;
Испытательное переменное напряжение, В, не менее:
- в нормальных климатических условиях:
- между токоведущими элементами ...... 200;
- между токоведущими элементами и корпусом ...... 300;
- в условиях повышенной влажности:
- между токоведущими элементами ...... 200;
- между токоведущими элементами и корпусом ...... 210;
- при пониженном атмосферном давлении между токоведущими элементами, между токоведущими элементами и корпусом ...... 180;
Время дребезга контактов при срабатывании не более ...... 2 мс;
Время дребезга контактов при отпускании не более ...... 0,5 мс;
Масса реле не более ...... 3,5 г.

Минимальный срок службы и срок сохраняемости реле РЭС-60:
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
- или при хранении под навесом в упаковке изготовителя и вмонтированных в аппаратуру - 3 года;
- или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.
