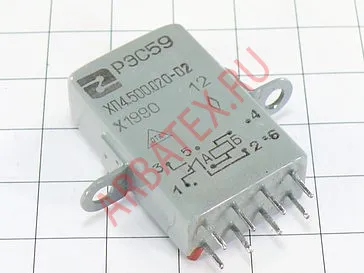

РЭС-59Б ХП4.500.020-02

Описание реле РЭС-59Б ХП4.500.020-02

РЭС-59Б ХП4.500.020-02 реле электромагнитное герметичное, двухпозиционное, одностабильное, с одним или двумя переключающими контактами, питаемое постоянным током применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-59Б ХП4.500.020-02:

Реле РЭС-59Б ХП4.500.020-02 герметичное, одностабильное, двухпозиционное, с одним или двумя переключающими контактами, питаемое постоянным током. Предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 1100 Гц.
Реле РЭС-59А, РЭС-59Б, РЭС-59В  соответствует требованиям ГОСТ 16121-86 и техническим условиям ХП0.450.002 ТУ.

Технические характеристики реле РЭС-59Б ХП4.500.020-02:
Ток питания обмотки ...... постоянный;
Сопротивление обмотки, Ом ...... 1700-2300;
Ток срабатывания, мА ...... 2,5;
Ток отпускания, мА ...... 0,4;
Рабочее напряжение, В ...... 9-11;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотка обесточена) ...... 1000;
  - при максимальной температуре (после выдержки обмотки под рабочим напряжением) ...... 20;
  - в условиях повышенной влажности ...... 10;
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях:
     между обмоткой и корпусом ...... 750;
     между токоведущими элементами, токоведущими элементами и корпусом ...... 500;
  - в условиях повышенной влажности ...... 300;
  - при пониженном атмосферном давлении ...... 180;
Сопротивление электрического контакта ...... 0,4 Ом;
Масса реле
  - РЭС-59А, РЭС-59Б ...... 35 г;
  - РЭС-59В ...... 60 г.

Минимальный срок службы и срок сохраняемости реле:
  - при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
  - или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
  - или при хранении под навесом, в упаковке изготовителя, вмонтированных в аппаратуру - 3 года;
  - или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.
