РЭС-55А РС4.569.600-12.02

Описание реле РЭС-55А РС4.569.600-12.02

РЭС-55А РС4.569.600-12.02 реле герконовое электромагнитное миниатюрное слаботочное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-55А РС4.569.600-12.02:

РЭС-55А РС4.569.600-12.02
Пылебрызгозащищенные, герконовые, двухпозиционные, одностабильные реле постоянного тока предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.

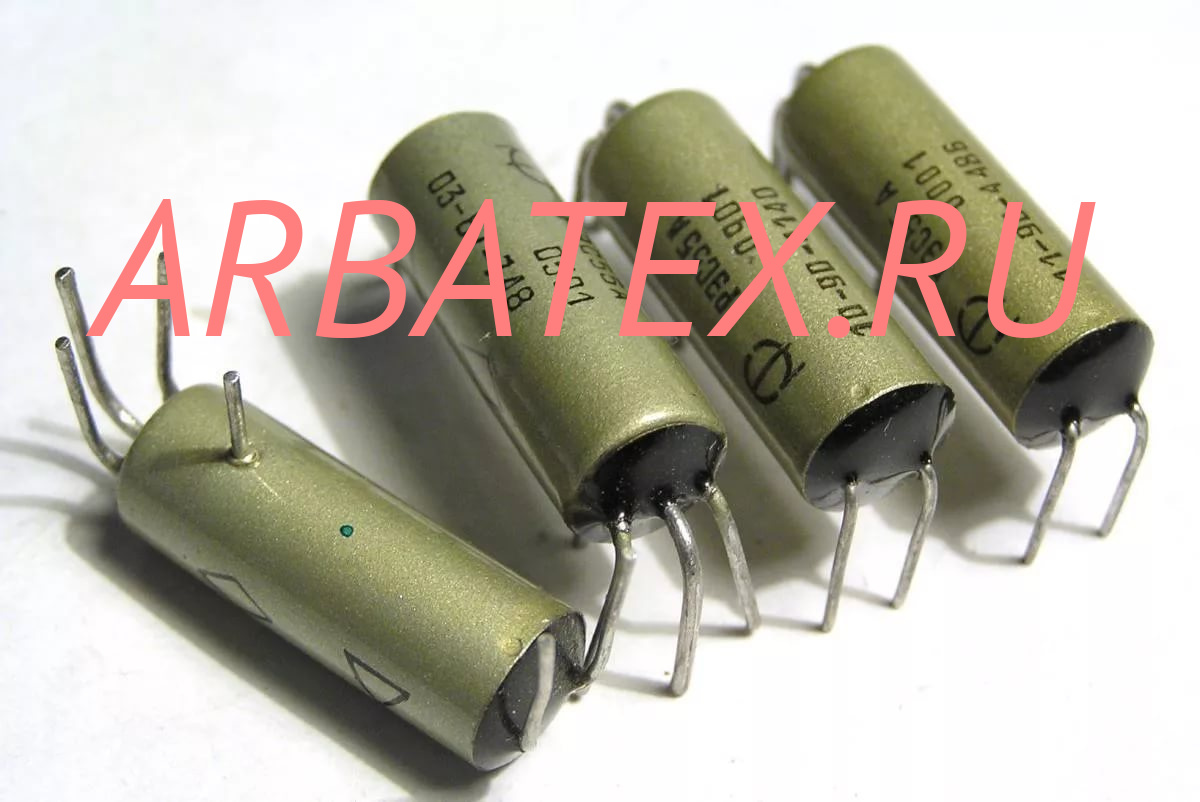

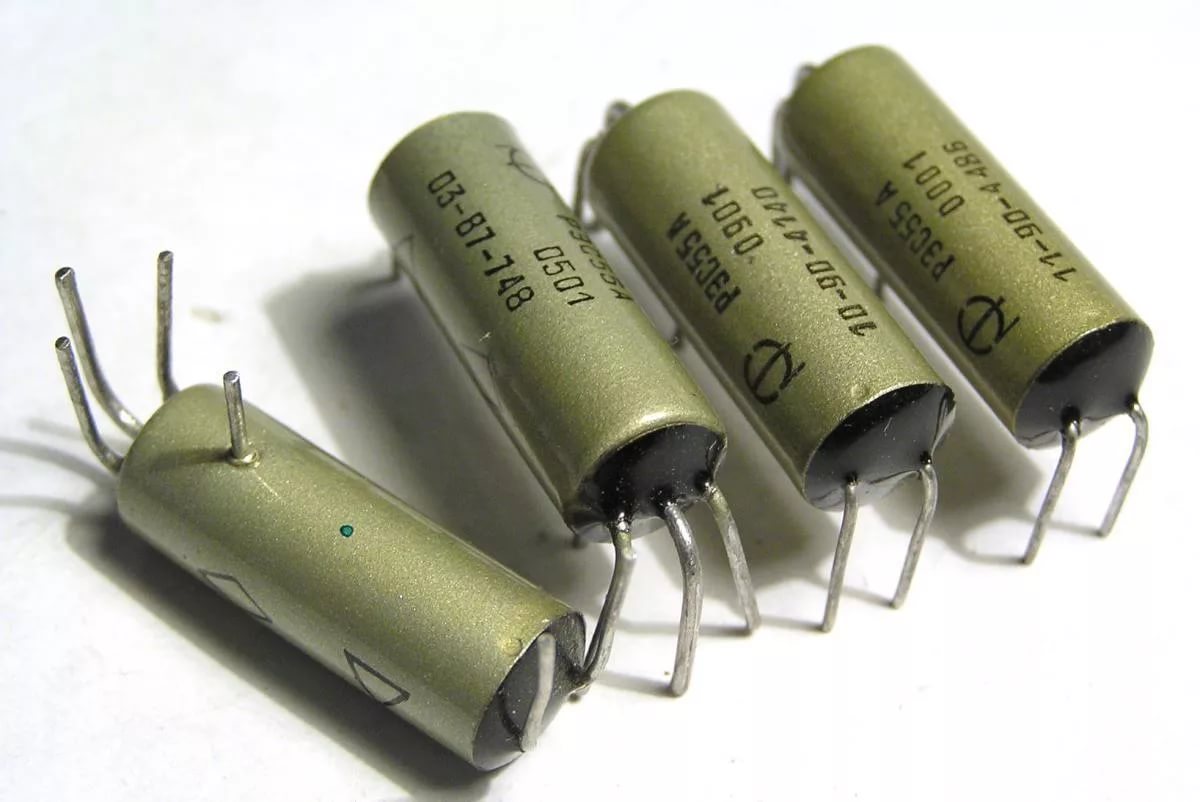

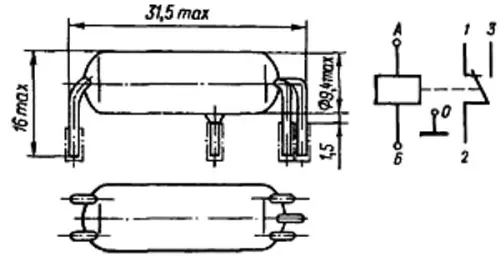

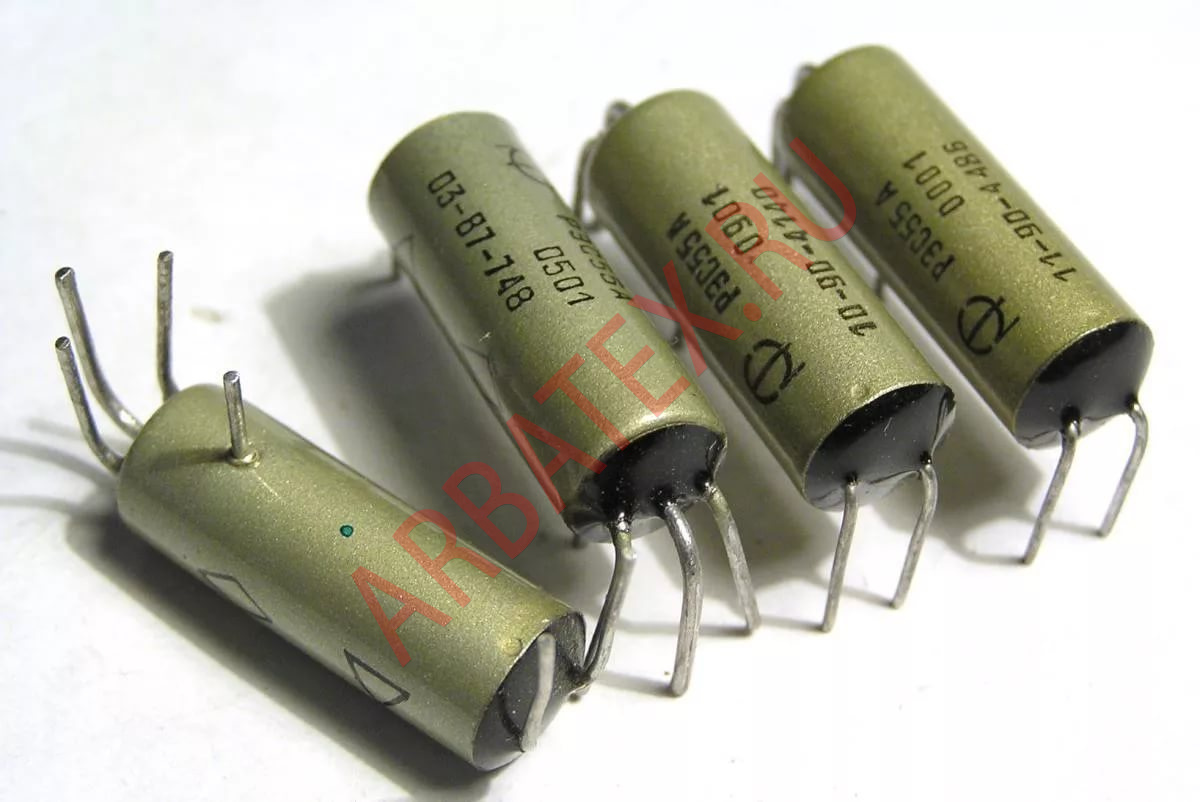

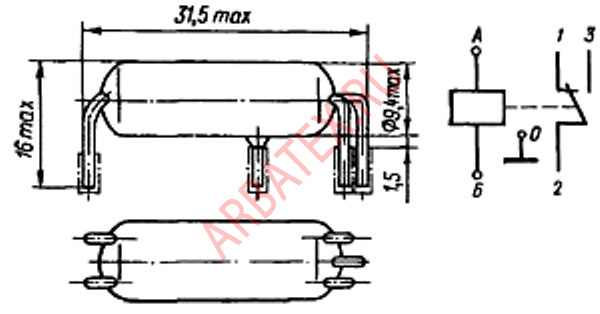

Конструктивные данные:
Реле имеет один переключающий герметичный магнитоуправляемый контакт КЭМ3.
Реле РЭС-55 конструктивно выполнено в двух вариантах:
  - РЭС-55А - с выводами, имеющими шаг координатной сетки для печатного монтажа;
  - РЭС-55Б - с выводами для объемного монтажа.

Условия эксплуатации:
Температура окружающей среды от -60 до +85ºС.
Относительная влажность до 98% при температуре +35ºС.
Атмосферное давление от 666 до 266•103 Па.

Технические характеристики реле РЭС-55А РС4.569.600-12.02:
Сопротивление обмотки, Ом ...... 3520-5280;
Напряжение срабатывания, В ...... 24;
Напряжение отпускания, В ...... 3,5;
Рабочее напряжение, В ...... 43-52;
Сопротивление изоляции между токоведущими элементами, токоведущими элементами и экраном:
   - в нормальных климатических условиях не менее ...... 500 МОм;
   - в условиях повышенной влажности не менее ...... 5 МОм;
   - при максимальной температуре не менее ...... 20 МОм;
Электрическая прочность изоляции:
   - между токоведущими элементами, токоведущими элементами и экраном ...... 500 В;
   - между выводами контактов ...... 200 В;
Электрическая ёмкость:
   - между контактами 1 и 2 не более ...... 5 пФ;
   - между контактами 2 и 3 не более ...... 2 пФ;
   - между обмоткой и контактом 1 не более ...... 4 пФ;
   - между обмоткой и контактом 3 не более ...... 3 пФ;
   - между экраном и контактом 1 не более ...... 5 пФ;
   - между экраном и контактом 3 не более ...... 4 пФ;
   - между экраном и обмоткой не более ...... 85 пФ;
Скважность включения не менее ...... 5 мс;
Масса реле ...... 6 г.
