РЭС-49 РС4.569.421-02.02

Описание реле РЭС-49 РС4.569.421-02.02

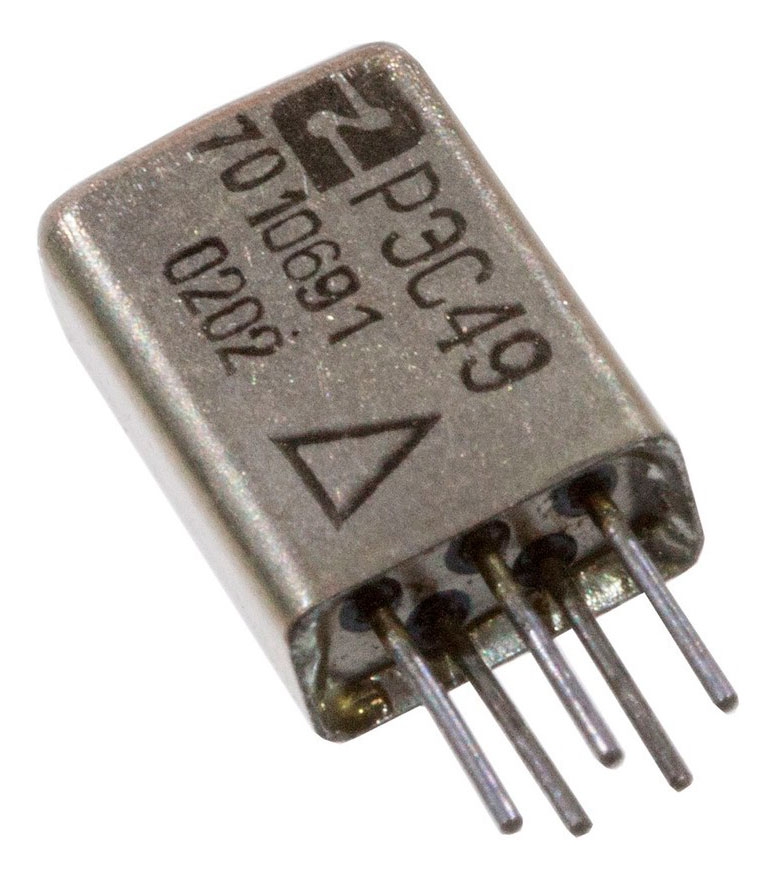

РЭС-49 РС4.569.421-02.02 реле электромагнитное герметичное двухпозиционное, одностабильное, с одним переключающим контактом, питаемое постоянным током применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-49 РС4.569.421-02.02:

РЭС-49 РС4.569.421-02.02 герметичное, двухпозиционное, одностабильное, с одним переключающим контактом реле постоянного тока  предназначено для коммутации электрических цепей постоянного тока.
Реле РЭС-49 соответствует ГОСТ16121-86 и техническим условиям РС0.453.011ТУ.

Условия эксплуатации:
Температура окружающей среды от -60С до +60С.
Относительная влажность до 98% при температуре +35С.
Атмосферное давление от 133•10-5 до 213 кПа.

Технические характеристики реле РЭС-49 РС4.569.421-02.02:
Сопротивление обмотки, Ом ...... 230-310;
Ток срабатывания, мА ...... 22;
Ток отпускания, мА ...... 4;
Рабочее напряжение, В ...... 10-16;
Сопротивление изоляции между токоведущими элементами, токоведущими элементами и корпусом:
  - в нормальных климатических условиях не менее ...... 200 МОм;
  - в условиях повышенной влажности не менее ...... 10 МОм;
  - при максимальной температуре не менее ...... 20 МОм;
Электрическая прочность изоляции:
  - между токоведущими элементами ...... 180 В;
  - между токоведущими элементами и корпусом ...... 350 В;
Время срабатывания не более ...... 3 мс;
Время топускания не более ...... 2 мс;
Масса реле ...... 3,5 г.
