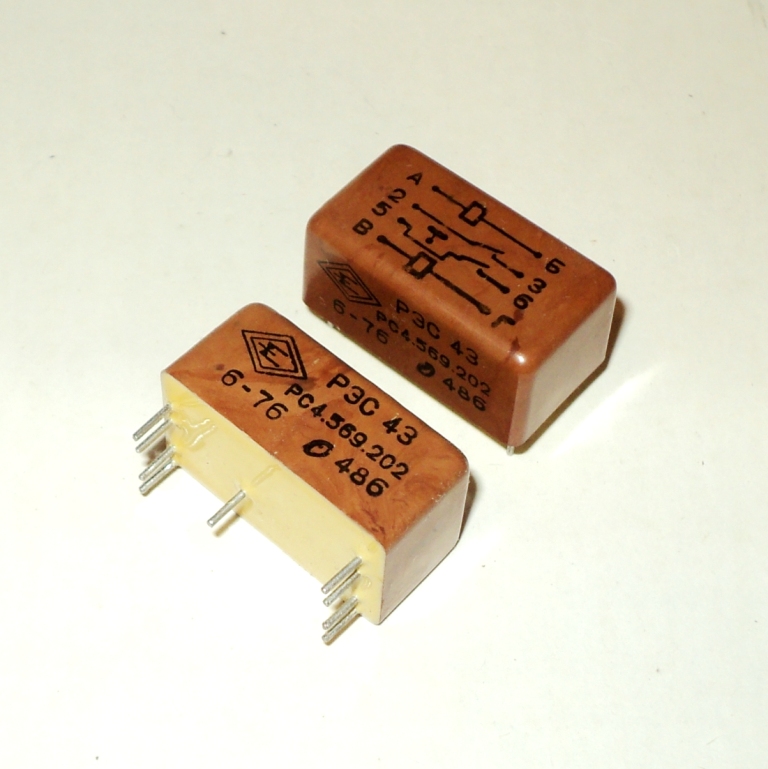

РЭС-43 РС4.569.202

РЭС-43 РС4.569.202 реле герконовое, двухпозиционное, одностабильное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Технические характеристики :

Реле РЭС-43 РС4.569.202 герконовые, двухпозиционные, одностабильные, предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.
Реле РЭС-43 соответствуют требованиям ГОСТ16121-86 и техническим условиям КЩ0.450.014 ТУ.
Реле РЭС-43 имеет два замыкающих герметичных магнитоуправляемых контакта КЭМ2.

Технические характеристики на реле РЭС-43 РС4.569.202:
Ток питания обмотки ...... постоянный;
Сопротивление обмотки А-Б/В-Г, Ом ...... 1020-1380/1020-1380;
Напряжение срабатывания обмотки А-Б/В-Г, В ...... 11,5/14;
Напряжение отпускания обмотки А-Б/В-Г, В ...... 2,0/2,5;
Рабочее напряжение обмотки А-Б/В-Г, В ...... 22-32/24-30;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не более:
  - в нормальных климатических условиях ...... 500;
  - в условиях повышенной влажности:
  - между контактами, между контактами и обмотками, между контактами и корпусом ...... 10;
  - между обмотками, между обмотками и корпусом ...... 5;
  - при максимальной температуре (после выдержки обмоток под рабочим напряжением) ...... 20;
Испытательное переменное напряжение, В:
- в нормальных климатических условиях:
   - между токоведущими элементами и корпусом, между магнитоуправляемыми контактами, между контактами и обмотками ...... 500;
   - между обмотками ...... 300;
   - между выводами каждого магнитоуправляемого контакта ...... 200;
- в условиях повышенной влажности:
   - между токоведущими элементами и корпусом, между магнитоуправляемыми контактами, между контактами и обмотками, между обмотками ...... 300;
   - между выводами каждого магнитоуправляемого контакта ...... 200;
   - при пониженном атмосферном давлении между токоведущими элементами, между токоведущими элементами и корпусом ...... 180;
Время непрерывной или суммарной работы реле при нормальном атмосферном давлении и максимальной температуре окружающей среды ...... 100 ч;
Материал контактов ...... Зл999,9;
Сопротивление электрического контакта ...... 0,2 Ом;
Масса реле РЭС-43 не более ...... 15 г;
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП ...... 12 лет.
