РЭС-39 РФ4.510.113-00.01

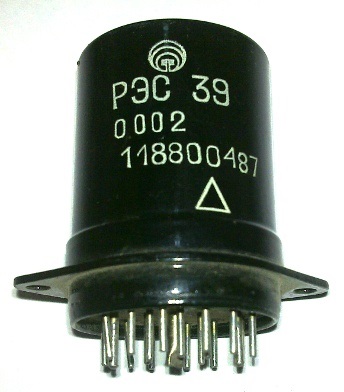

Описание реле РЭС 39 РФ4.510.113-00.01

РЭС 39 РФ4.510.113-00.01 реле постоянного тока герметичное, одностабильное, с шестью переключающими  применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС 39 РФ4.510.113-00.01:

Реле РЭС 39 РФ4.510.113-00.01 герметичное, двухпозиционное, одностабильное, с шестью переключающими контактами, питаемое постоянным током, предназначено для коммутации цепей постоянного и переменного тока.
Реле РЭС-39 соответствует требованиям ГОСТ 16121-86 и техническим условиям РФ0.450.030ТУ.


Технические характеристики реле РЭС 39 РФ4.510.113-00.01:
Ток питания обмотки ...... постоянный.
Сопротивление обмотки, Ом ...... 153-187;
Ток срабатывания, мА ...... 78;
Ток отпускания, мА ...... 5;
Рабочее напряжение, В ...... 24,3-29,7;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) ...... 200;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) ...... 20;
- в условиях повышенной влажности:
   - между контактами, между контактами и корпусом ...... 10;
   - между обмоткой и корпусом, между обмоткой и контактами ...... 5;
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях ...... 500;
- в условиях повышенной влажности ...... 300;
- при атмосферном давлении 666 Па ...... 250;
Сопротивление электрического контакта не более ...... 0,2 Ом;
Масса реле не более ...... 140 г.
