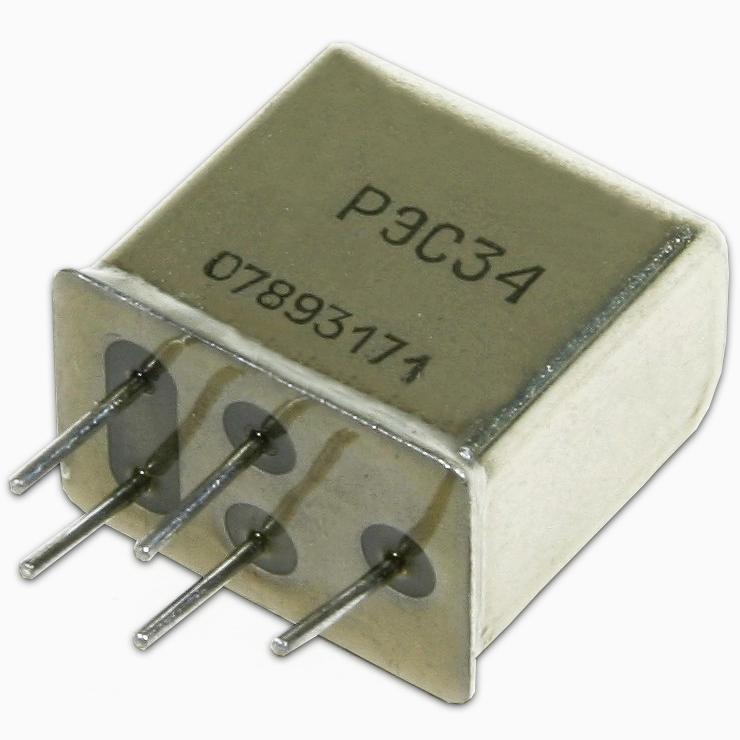

Описание реле РЭС-34 РС4.524.370-01.01


РЭС-34 РС4.524.370-01.01 реле электромагнитное герметичное двухпозиционное, одностабильное, с одним переключающим контактом, питаемое постоянным током применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-34 РС4.524.370-01.01:


Реле РЭС-34 РС4.524.370-01.01 герметичное, двухпозиционное, одностабильное, с одним переключающим контактом, питаемое постоянным током, предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭС-34 соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.459.001ТУ.

Технические характеристики реле РЭС-34 РС4.524.370-01.01:
Ток питания обмотки ...... постоянный.
Сопротивление обмотки, Ом ...... 535-725;
Ток срабатывания, мА ...... 21;
Ток отпускания, мА ...... 3,2;
Рабочее напряжение, В ...... 24-30;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) ...... 200
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) ...... 20
  - в условиях повышенной влажности: между контактами, между контактами и корпусом, между обмоткой и корпусом, между обмоткой и контактами ...... 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях ...... 500
- в условиях повышенной влажности ...... 300
- при пониженном атмосферном давлении ...... 170
Масса реле
  - исполнений РС4.524.370-00 - РС4.524.370-10 ...... не более 11,5 г,
  - исполнений РС4.524.370-21 - РС4.524.370-34 ...... не более 10 г.

Минимальный срок службы и сохраняемости реле РЭС-34:
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
- или при хранении под навесом в упаковке изготовителя и вмонтированных в аппаратуру - 3 года;
- или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.
