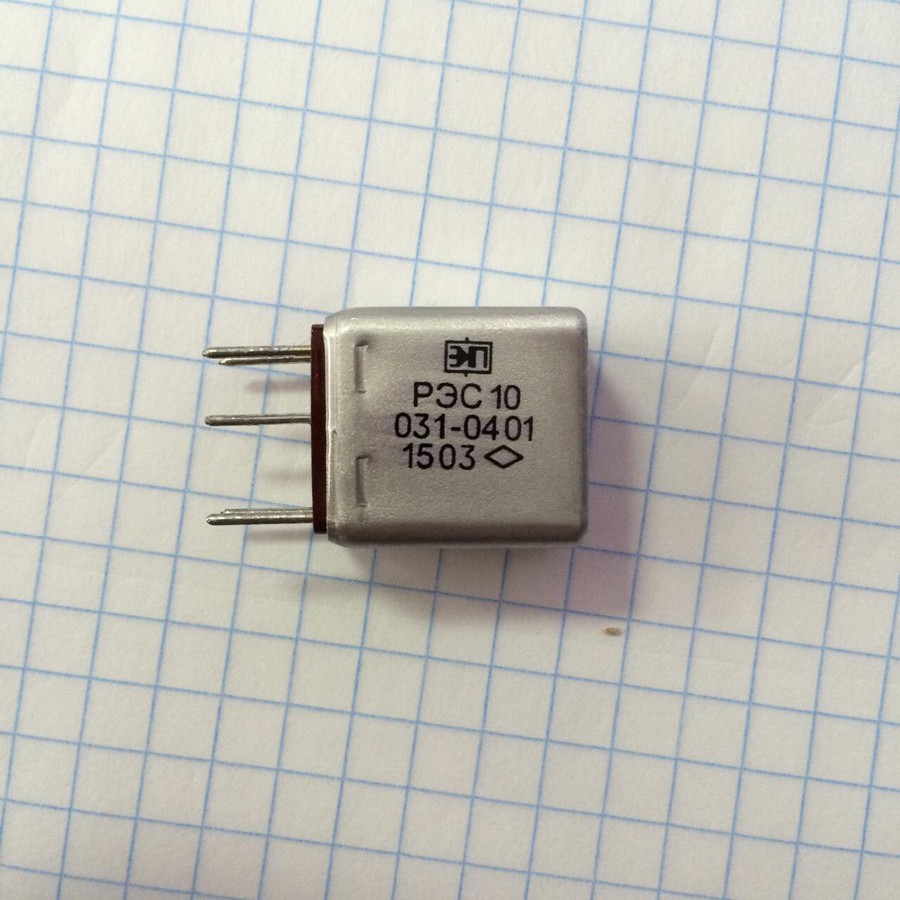

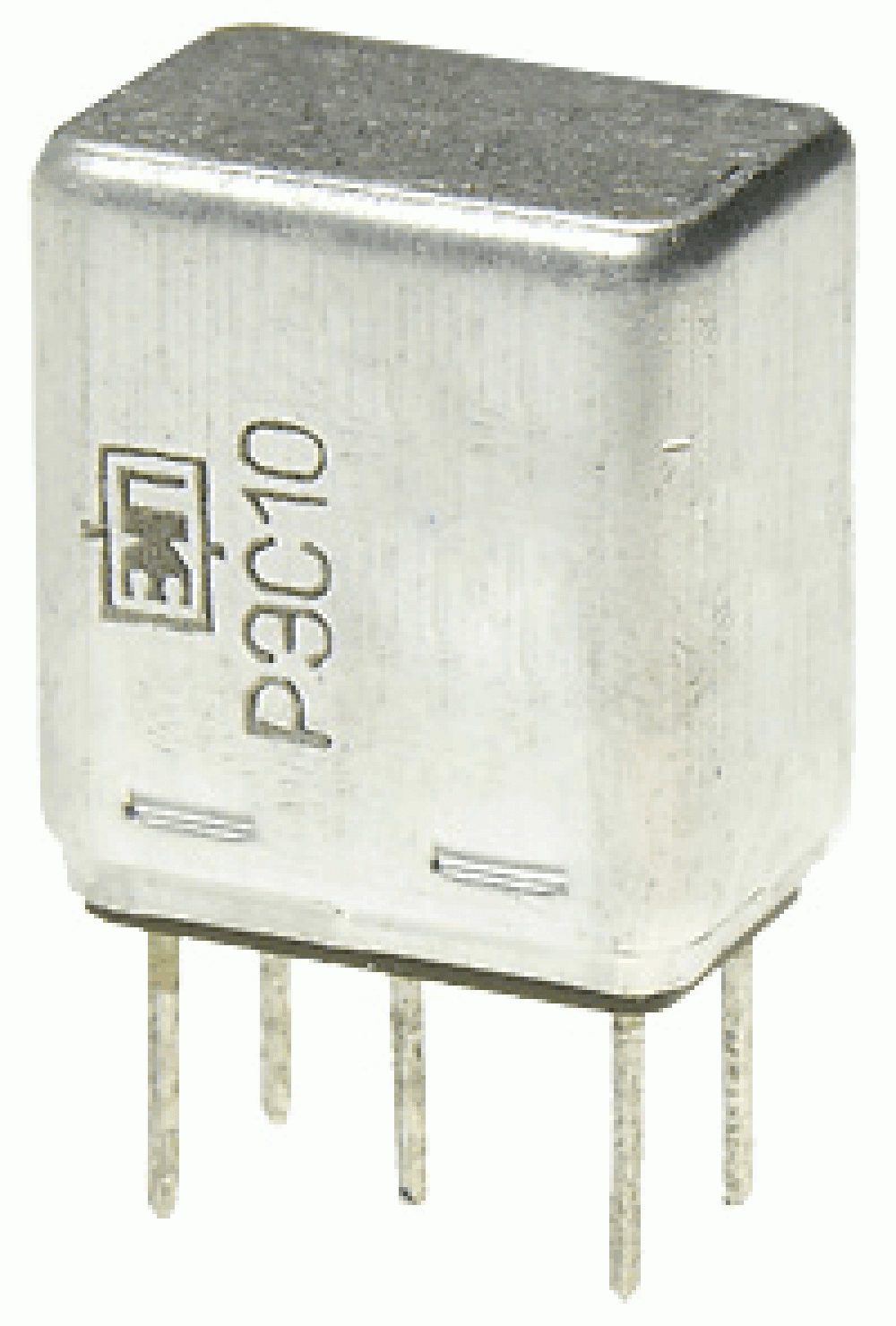

Описание реле РЭС-10 РС4.529.031-04.01
Cлаботочные электромагнитные реле управляемые постоянным током с одним замыкающим или одним переключающим контактом, предназначенные для коммутации электрических цепей постоянного и переменного тока частоты от 50 до 1100 Гц. Реле выпускаются по техническим условиям РС0.452.049 ТУ. Выпускается в негерметичном, алюминиевом корпусе Реле выпускают в алюминиевом корпусе, которое имеет либо завальцованное исполнение либо пылебрызгозащищённое.
Параметры и характеристики реле РЭС-10 РС4.529.031-04.01:
Условия эксплуатации:
Температура окружающей среды от -60 С до +80 С.
Относительная влажность до 98% при температуре +35 С.
Атмосферное давление от 0,6 до 104 кПа.
Технические характеристики реле РЭС-10 РС4.529.031-04.01:
Число и тип контаков ...... 1 переключение;
Сопротивление обмотки, Ом ...... 108-132;
Ток срабатывания, мА ...... 50;
Ток отпускания, мА ...... 7;
Рабочее напряжение, В ......9-15;
Сопротивление изоляции между токоведущими элементами, токоведущими элементами и корпусом:
- в нормальных климатических условиях не менее ...... 200 МОм;
- в условиях повышенной влажности не менее ...... 10 МОм;
- при максимальной температуре не менее ...... 20 МОм;
Электрическая прочность изоляции в нормальных климатических условиях между токоведущими элементами, токоведущими элементами и корпусом ...... 500 В;
Время срабатывания в пределах ...... 5-8 мс;
Время опускания в пределах ...... 2,7-7,5 мс;
Масса реле ...... 7,5 г.
Исполнение реле РЭС-10 | Тип контактов | Сопротивление
обмотки, Ом | Ток, мА | U раб., В |
отпускания | срабатывания | рабочий |
РЭС-10 РС4.529.031-01.01 | 1з | 3825÷5175 | 6 | 0,8 | 7÷12 | - |
РЭС-10 РС4.529.031-01.02 | 1з | 3825÷5175 | 6 | 0,8 | 7÷12 | - |
РЭС-10 РС4.529.031-02.01 | 1п | 3825÷5175 | 8 | 1,1 | 9,5÷12 | - |
РЭС-10 РС4.529.031-02.02 | 1п | 3825÷5175 | 8 | 1,1 | 9,5÷12 | - |
РЭС-10 РС4.529.031-03.01 | 1п | 536÷724 | 22 | 3 | - | 24÷36 |
РЭС-10 РС4.529.031-03.02 | 1п | 536÷724 | 22 | 3 | - | 24÷36 |
РЭС-10 РС4.529.031-04.01 | 1п | 108÷132 | 50 | 7 | - | 9÷15 |
РЭС-10 РС4.529.031-04.02 | 1п | 108÷132 | 50 | 7 | - | 9÷15 |
РЭС-10 РС4.529.031-05.01 | 1п | 40÷50 | 70 | 11 | - | 5,5÷10 |
РЭС-10 РС4.529.031-05.02 | 1п | 40÷50 | 70 | 11 | - | 5,5÷10 |
РЭС-10 РС4.529.031-06.01 | 1з | 1360÷1840 | 10 | 1,3 | 12÷18 | - |
РЭС-10 РС4.529.031-06.02 | 1з | 1360÷1840 | 10 | 1,3 | 12÷18 | - |
РЭС-10 РС4.529.031-07.01 | 1з | 108÷132 | 35 | 5 | - | 7÷15 |
РЭС-10 РС4.529.031-07.02 | 1з | 108÷132 | 35 | 5 | - | 7÷15 |
РЭС-10 РС4.529.031-08.01 | 1з | 108÷132 | 35 | 5 | - | 7÷15 |
РЭС-10 РС4.529.031-08.02 | 1з | 108÷132 | 35 | 5 | - | 7÷15 |
РЭС-10 РС4.529.031-09.01 | 1п | 108÷132 | 50 | 7 | - | 9÷15 |
РЭС-10 РС4.529.031-09.02 | 1п | 108÷132 | 50 | 7 | - | 9÷15 |
РЭС-10 РС4.529.031-10.01 | 1п | 3825÷5175 | 8 | 1,1 | 9,5÷12 | - |
РЭС-10 РС4.529.031-10.02 | 1п | 3825÷5175 | 8 | 1,1 | 9,5÷12 | - |
РЭС-10 РС4.529.031-11.01 | 1п | 536÷724 | 22 | 3 | - | 24÷36 |
РЭС-10 РС4.529.031-11.02 | 1п | 536÷724 | 22 | 3 | - | 24÷36 |
РЭС-10 РС4.529.031-12.01 | 1п | 40÷50 | 70 | 11 | - | 5,5÷10 |
РЭС-10 РС4.529.031-12.02 | 1п | 40÷50 | 70 | 11 | - | 5,5÷10 |
РЭС-10 РС4.529.031-13.01 | 1з | 1360÷1840 | 10 | 1,3 | 12÷18 | - |
РЭС-10 РС4.529.031-13.02 | 1з | 1360÷1840 | 10 | 1,3 | 12÷18 | - |
РЭС-10 РС4.529.031-16.01 | 1з | 3825÷5175 | 6 | 0,8 | 7÷12 | - |
РЭС-10 РС4.529.031-16.02 | 1з | 3825÷5175 | 6 | 0,8 | 7÷12 | - |
РЭС-10 РС4.529.031-17.01 | 1п | 3825÷5175 | 8 | 1,1 | 9,5÷12 | - |
РЭС-10 РС4.529.031-17.02 | 1п | 3825÷5175 | 8 | 1,1 | 9,5÷12 | - |
РЭС-10 РС4.529.031-18.01 | 1п | 536÷724 | 22 | 3 | - | 24÷36 |
РЭС-10 РС4.529.031-18.02 | 1п | 536÷724 | 22 | 3 | - | 24÷36 |
РЭС-10 РС4.529.031-19.01 | 1п | 108÷132 | 50 | 7 | - | 9÷15 |
РЭС-10 РС4.529.031-19.02 | 1п | 108÷132 | 50 | 7 | - | 9÷15 |
РЭС-10 РС4.529.031-20.01 | 1п | 40÷50 | 70 | 11 | - | 5,5÷10 |
РЭС-10 РС4.529.031-20.02 | 1п | 40÷50 | 70 | 11 | - | 5,5÷10 |
РЭС-10 РС4.529.031-21.01 | 1з | 1360÷1840 | 10 | 1,5 | 12÷18 | - |
РЭС-10 РС4.529.031-21.02 | 1з | 1360÷1840 | 10 | 1,5 | 12÷18 | - |
РЭС-10 РС4.529.031-22.01 | 1з | 108÷132 | 35 | 5 | - | 7÷15 |
РЭС-10 РС4.529.031-22.02 | 1з | 108÷132 | 35 | 5 | - | 7÷15 |
