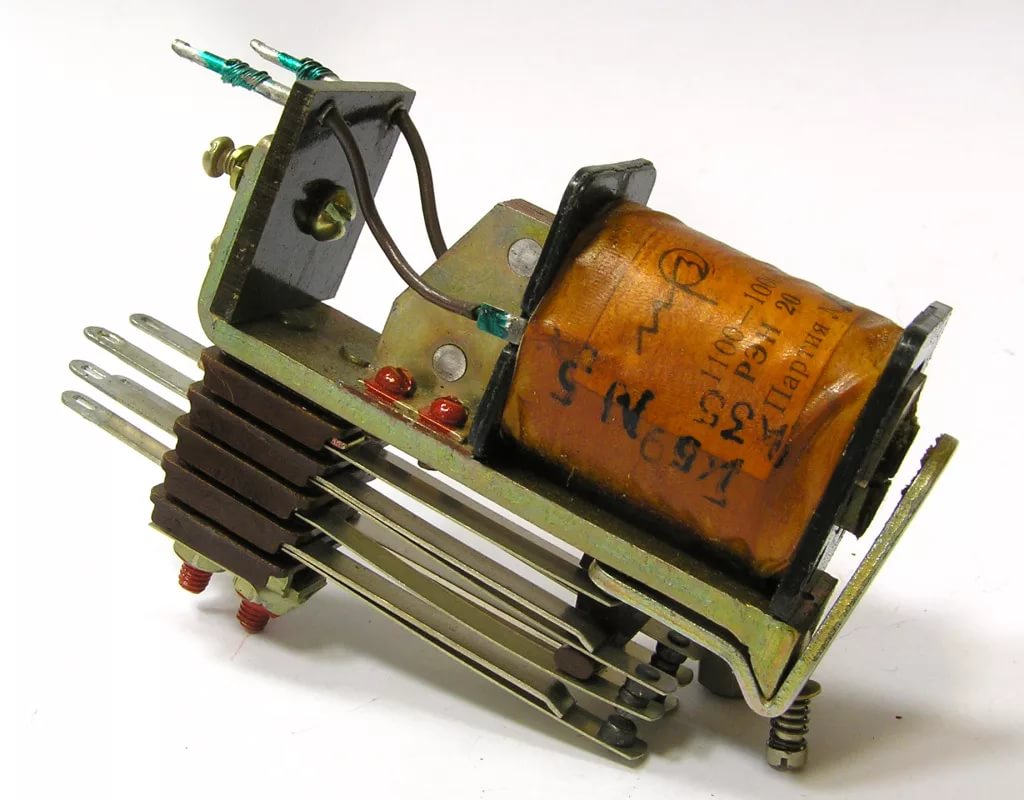

Описание реле РЭН-20 РХ4.506.100
РЭН-20 РХ4.506.100 реле слаботочное электромагнитное переменного тока применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭН-20 РХ4.506.100:
Реле РЭН-20 РХ4.506.100 открытое, одностабильное, двухпозиционное, питаемое переменным током частотой 50 Гц.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50 Гц.
Реле РЭН-20 соответствует требованиям ГОСТ 16121-86 и техническим условиям РХ0.450.001ТУ.
Напряжение обмотки: 24; 127; 220 В.
Потребляемая мощность: 5,5 ВА.
Выходные параметры:
Число контактов: 2 з, 2з 2п, 2п, 4п
Ток: 0,2 – 5 А переменного и 0,1 – 5 А постоянного тока
Напряжение: 20 – 250 (перем.) 10 – 250 (пост.) В.

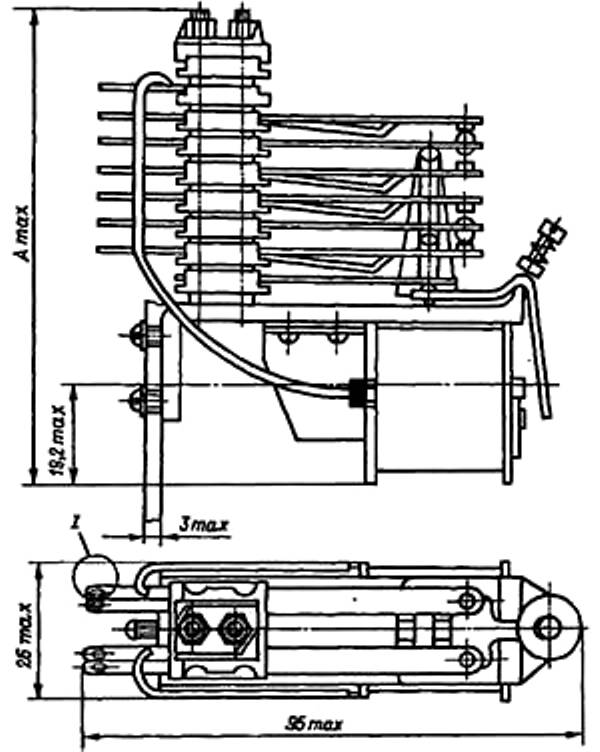

Габариты: 95 х 26 х 88 мм.
Вес: не более 270 г .
