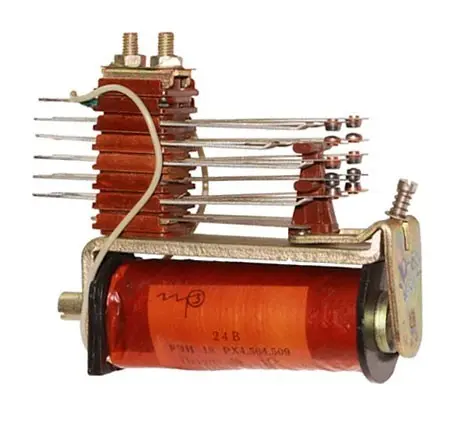

Описание реле РЭН-18 РХ4.564.510
РЭН-18 РХ4.564.510 реле слаботочное электромагнитное постоянного тока применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭН-18 РХ4.564.510:
Реле РЭН-18 РХ4.564.510 открытое, двухпозиционное, одностабильное, предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50 Гц.
Реле РЭН-18 соответствует требованиям ГОСТ16121-86 и техническим условиям РА0.450.015ТУ.
Технические характеристики реле РЭН-18:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотки обесточены) - 200
- при максимальной положительной температуре (обмотки под током) - 20
- в условиях повышенной влажности:
между контактами, между контактами и корпусом - 10
между обмотками, между обмотками и корпусом - 5
Испытательное переменное напряжение, В:
- в нормальных климатических условиях:
между токоведущими элементами, между токоведушими элементами и корпусом - 1500
между обмотками - 500
- в условиях повышенной влажности:
между токоведущими элементами, между токоведущими элементами и корпусом - 900
между обмотками - 300
Суммарное время нахождения реле (обмоток) под рабочим напряжением и при максимальной температуре 100 ч.
Сопротивление электрического контакта реле
- в стадии поставки - не более 0,1 Ом,
- в процессе эксплуатации - не более 2,5 Ом;
- в процессе хранения: под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - не более 2,5 Ом;
- в условиях хранилищ, в комплекте ЗИП, вмонтированных в аппаратуру - не более 1,2 Ом.
Материал контактов - СрМгНЦр-99. Масса реле не более 340 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 15 лет.
