РЭК-23 РФ4.500.472-01.02

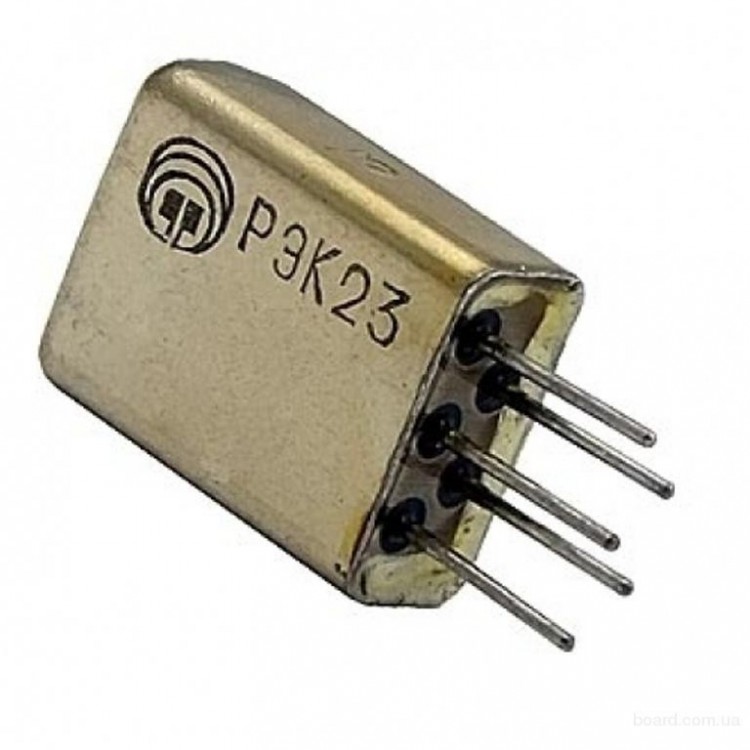

Описание реле РЭК-23 РФ4.500.472-01.02

РЭК-23 РФ4.500.472-01.02 реле слаботочное, электромагнитное, одностабильное, неполяризованное, герметичное, субминиатюрное, с двумя переключающими контактами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭК-23 РФ4.500.472-01.02:

Реле РЭК-23 РФ4.500.472-01.02 герметичное, двухпозиционное, одностабильное, с одним переключающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭК-23 соответствует ГОСТ 16121-86 и техническим условиям РФ4.500.472ТУ.

Технические характеристики реле РЭК-23:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотка обесточена) - 200
     - при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
  - в условиях повышенной влажности:
     - между контактами, между контактами и корпусом - 70
     - между обмоткой и корпусом, между обмоткой и контактами - 10
Сопротивление электрического контакта
  - из материала ЗлСрМгН2-97 - 1,4 Ом,
  - из материала ЗлСрМгН2-97, Зл2тв - 0,5 Ом.
Время срабатывания реле не более 3 мс.
Время отпускания не менее 2 мс.
Масса реле не более 2,5 г.
Минимальный срок службы и срок сохраняемости реле РЭК-23 при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 12 лет.
