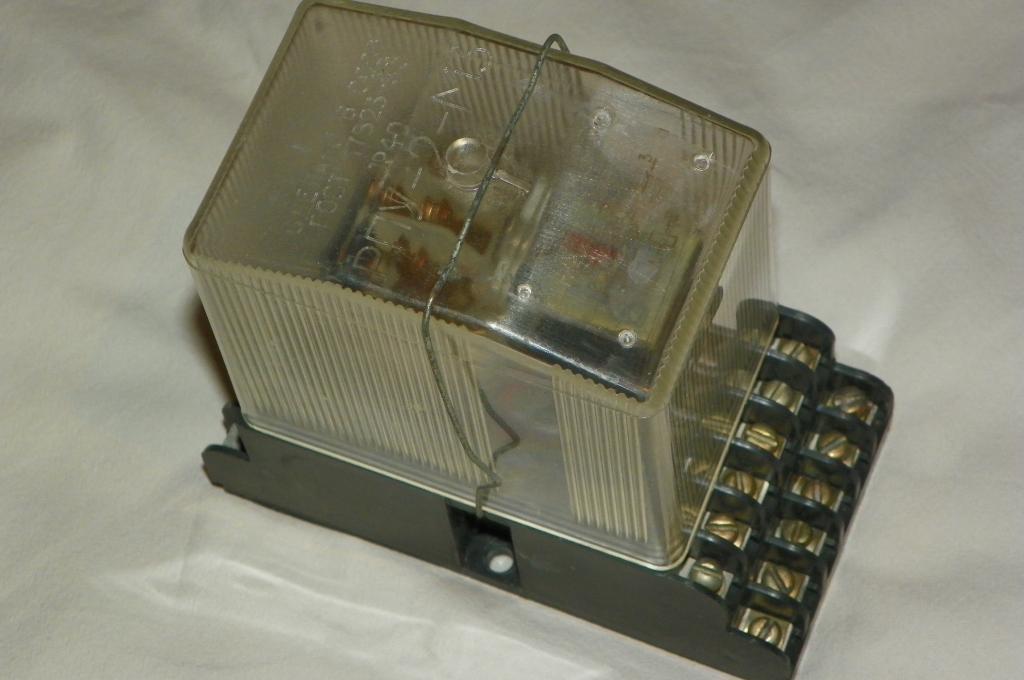

РПУ-2-01800 110В

Описание реле РПУ-2-01800 110В

РПУ-2-01800 110В реле промежуточное электромагнитное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РПУ-2-01800 110В:

110В
Реле промежуточные  универсальные РПУ2 предназначены для работы в электрических цепях управления и промышленной автоматики переменного тока напряжением до 440 В частотой 50 Гц и постоянного тока напряжением до 220 В.

Структура условного обозначения:
РПУ-2-01800 УЗ Х
РПУ – Тип реле (реле промежуточное универсальное);
2 - Номер серии;
Х - Типовой индекс, содержащий: индекс исполнения по степени защиты, способу крепления реле и конструкции выводов для присоединения внешних проводов:
     - 0 – iР00, крепление реле винтами, подсоединение внешних проводников заднее пайкой;
     - М1 – то же;
     - 5 – iР40, крепление реле гайками на шпильках, подсоединение внешних проводников заднее пайкой;
     - М2 – iР40, крепление реле винтами, подсоединение внешних проводников заднее пайкой;
Х - Исполнение по роду тока выключающей катушки:
     - 1 – реле постоянного тока;
     - 6 – реле переменного тока;
Х - Количество замыкающих (2; 4; 6; 8);
Х - Количестворазмыкающих (2; 4);
Х - Количествопереключающих контактов (2; 4);
У3 - Климатическое исполнение (У) и категория размещения (3) по ГОСТ 1515069 и ГОСТ 1554389;
Х - Исполнение реле по износостойкости, А – реле с износостойкостью класса А.


Технические характеристики реле РПУ-2:
• Номинальное напряжение включающей катушки, В:
     - постоянный ток ...... 12, 24, 48, 60, 110, 220;
     - переменный ток 50 Гц ...... 12, 24, 36, 40, 110, 127, 220, 230, 240, 380, 400, 415;
• Номинальное напряжение цепи контактов, В:
     - постоянный ток ...... 12-220;
     - переменный ток ...... 12-440;
• Наименьший номинальный рабочий ток контактов, А ...... 0.025;
• Длительно допустимый ток контактов, А ...... 6;
• Время срабатывания, с, не более:
     - реле постоянного тока ...... 0,05;
     - реле переменного тока ...... 0,036;
• Время возврата, с, не более ...... 0,02;
• Потребляемая мощность, не более:
     - для реле постоянного тока, Вт ...... 4,0.
     - для реле переменного тока, ВА ...... 9,0.
