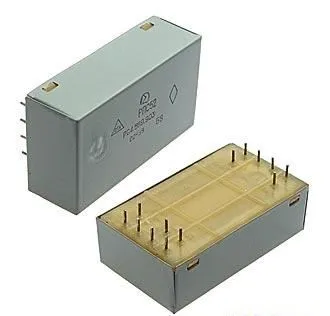

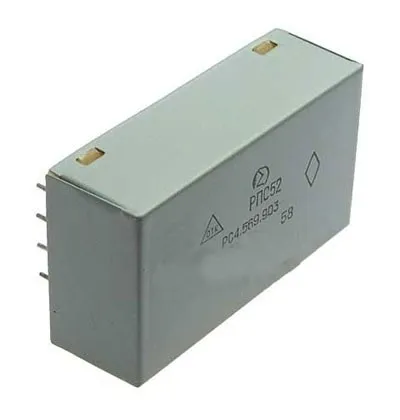

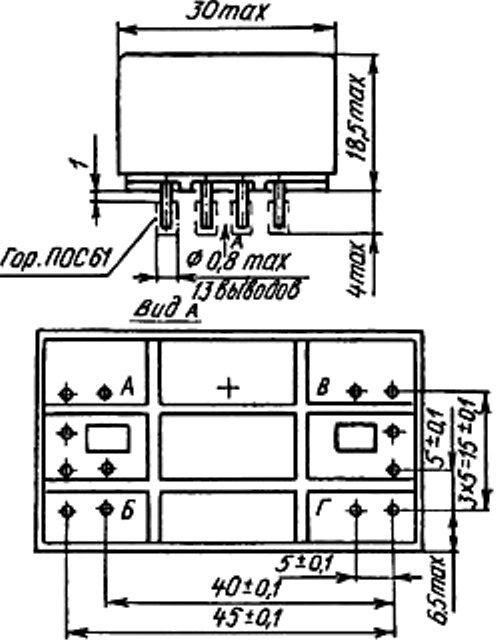

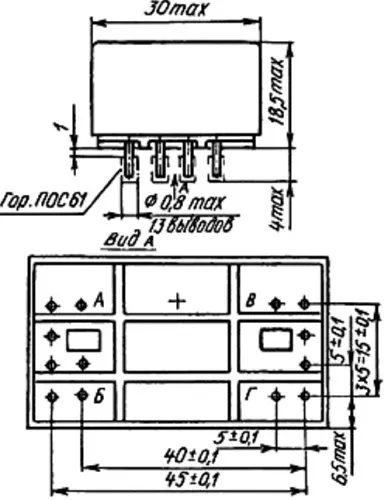

Описание реле РПС-52 РС4.569.903-09
РПС-52 РС4.569.903-09 реле поляризованное слаботочное, реле служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики реле РПС-52 РС4.569.903-09:
Реле РПС-52 РС4.569.903-09 пылебрызгозащищенные, герконовые, поляризованные, предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 100 кГц.
Реле РПС-52 двухпозиционные, двустабильные.
Реле соответствуют требованиям ГОСТ 16121-86 и техническим условиям РС0.452.083 ТУ.
Технические характеристики на реле РПС-52:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотки обесточены) - 1000
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 80
- в условиях повышенной влажности - 5
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях - 500
- в условиях повышенной влажности - 300
- при пониженном атмосферном давлении - 500
Материал контактов - Зл999,9; Рд99,9.
Сопротивление электрического контакта не более 0,25 Ом.
Масса реле РПС-52 - 50 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
Номер паспорта реле РПС-52 | Количество групп контактов | Рабочее напряжение | Сопротивление обмотки | Напряжение | Время | Сопротивление контактов | Диапазон коммутации |
---|
|
срабатывания | отпускания | срабатывания | отпускания | ток | напряжение |
В | Ом | В | В | мс | мс | Ом | А | В |
РПС-52 РС4.569.903 | 4з | 10,7…13,9 | 95 ±9,5 | 8,9 | - | 6,0 | - | <0,25 | 10-6...0,35 | 0,001…60 |
РПС-52 РС4.569.903-01 | 4р | 10,7…13,9 | 95 ±9,5 | 8,9 | - | 6,0 | - | <0,25 | 10-6...0,35 | 0,001…60 |
РПС-52 РС4.569.903-02 | 3з + 1р | 10,7…13,9 | 95 ±9,5 | 8,9 | - | 6,0 | - | <0,25 | 10-6...0,35 | 0,001…60 |
РПС-52 РС4.569.903-03 | 1з + 3р | 10,7…13,9 | 95 ±9,5 | 8,9 | - | 6,0 | - | <0,25 | 10-6...0,35 | 0,001…60 |
РПС-52 РС4.569.903-04 | 2з + 2р | 10,7…13,9 | 95 ±9,5 | 8,9 | - | 6,0 | - | <0,25 | 10-6...0,35 | 0,001…60 |
РПС-52 РС4.569.903-05 | 4з | 7,2…13,9 | 39 ±4 | 5,6 | - | 5,5 | - | <0,25 | 10-6...0,35 | 0,001…60 |
РПС-52 РС4.569.903-06 | 2з + 2р | 7,2…13,9 | 39 ±4 | 5,6 | - | 5,5 | - | <0,25 | 10-6...0,35 | 0,001…60 |
РПС-52 РС4.569.903-07 | 4з | 3,6…5,5 | 9,8 ±1 | 2,9 | - | 5,5 | - | <0,25 | 10-6...0,35 | 0,001…60 |
РПС-52 РС4.569.903-08 | 2з + 2р | 3,6…5,5 | 9,8 ±1 | 2,9 | - | 5,5 | - | <0,25 | 10-6...0,35 | 0,001…60 |
РПС-52 РС4.569.903-09 | 4з | 16…30 | 136 ±20 | 12,0 | - | 5,0 | - | <0,25 | 10-6...0,35 | 0,001…60 |
РПС-52 РС4.569.903-10 | 4р | 16…30 | 136 ±20 | 12,0 | - | 5,0 | - | <0,25 | 10-6...0,35 | 0,001…60 |
РПС-52 РС4.569.903-11 | 3з + 1р | 16…30 | 136 ±20 | 12,0 | - | 5,0 | - | <0,25 | 10-6...0,35 | 0,001…60 |
РПС-52 РС4.569.903-12 | 2з + 2р | 16…30 | 136 ±20 | 12,0 | - | 5,0 | - | <0,25 | 10-6...0,35 | 0,001…6 |
