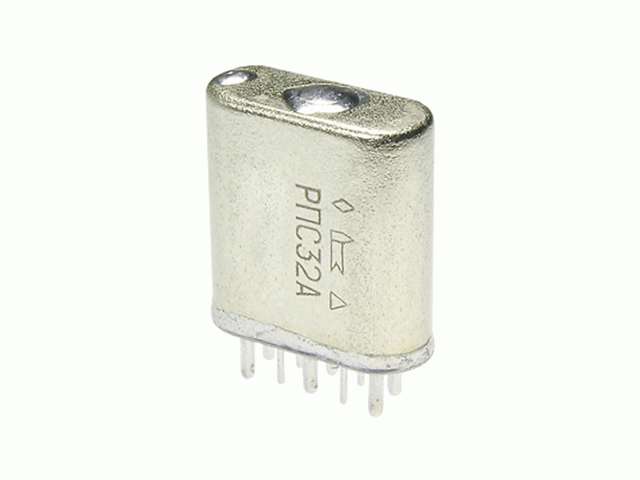

Описание реле РПС-32А РС4.520.221
РПС-32А РС4.520.221 реле герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики реле РПС-32А РС4.520.221:
Реле РПС-32А РС4.520.221 герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.
Реле РПС-32А, РПС-32Б, РПС-32В соответствуют требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.080 ТУ.

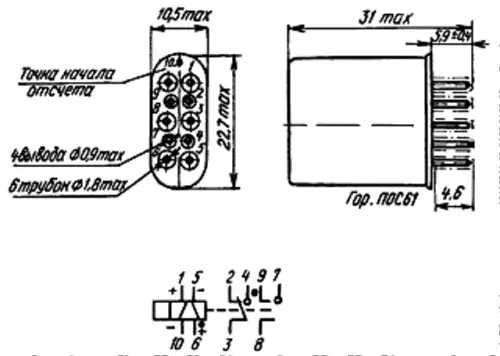

Конструктивные данные.
По конструкции реле РПС-32 различаются по вариантам крепления.
- Реле РПС-32А предназначено для крепления путем опайки выводов отверстиях платы и приклеиванием.
- Реле РПС-32Б для крепления с помощью угольников.
- Реле РПС-32В для крепления с помощью планки.
При подключении положительного полюса источника питания к началу обмотки, обозначенному 1, а отрицательного - к концу этой же обмотки, обозначенному 10, должно происходить замыкание контакта 3 с контактом 2 и контакта 8 с контактом 9, и соответственно при подключении положительного полюса источника питания к началу обмотки, обозначенному 6, а отрицательного - к концу этой же обмотки, обозначенному 5, должно происходить замыкание контакта 3 с контактом 4 и контакта 8 с контактом 7.
Подача напряжения другой полярности и одновременная подача напряжения на обмотки i и ii не допускаются.
Технические характеристики.
Номер паспорта реле
РПС-32А | Количество групп контактов | Рабочее напряжение | Сопротивление обмотки | Напряжение | Время | Сопротивление контактов | Диапазон
коммутации |
|---|
|
| срабатывания | отпускания | срабатывания | отпускания | ток | напряжение |
|---|
| В | Ом | В | В | мс | мс | Ом | А | В |
|---|
| РПС-32А РС4.520.201 | 2П | 2,2…2,9 | 4,5…5,5 | 0,6…1,1 | - | <5 | - | 1,5 | 5x10-3…3,0 | 6…220 |
| РПС-32А РС4.520.202 | 2П | 3,6…4,8 | 13,5…16,5 | 1…2,2 | - | <5 | - | 1,5 | 5x10-3…3,0 | 6…220 |
| РПС-32А РС4.520.203 | 2П | 5,4…7,2 | 22,5…27,5 | 1,6…3,2 | - | <5 | - | 1,5 | 5x10-3…3,0 | 6…220 |
| РПС-32А РС4.520.204 | 2П | 9…12 | 64…86 | 2…5 | - | <5 | - | 1,5 | 5x10-3…3,0 | 6…220 |
| РПС-32А РС4.520.205 | 2П | 10,8…14 | 92…126 | 3,2…6,4 | - | <5 | - | 1,5 | 5x10-3…3,0 | 6…220 |
| РПС-32А РС4.520.206 | 2П | 13,5…18 | 149…201 | 3,7…7,5 | - | <5 | - | 1,5 | 5x10-3…3,0 | 6…220 |
| РПС-32А РС4.520.207 | 2П | 18…24 | 264…356 | 6…12 | - | <5 | - | 1,5 | 5x10-3…3,0 | 6…220 |
| РПС-32А РС4.520.208 | 2П | 24…32 | 425…575 | 8…16 | - | <5 | - | 1,5 | 5x10-3…3,0 | 6…220 |
| РПС-32А РС4.520.209 | 2П | 2,2…2,9 | 4,5…5,5 | 0,6…1,1 | - | <5 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
| РПС-32А РС4.520.210 | 2П | 3,6…4,8 | 13,5…16,5 | 1…2,2 | - | <5 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
| РПС-32А РС4.520.211 | 2П | 5,4…7,2 | 22,5…27,5 | 1,6…3,2 | - | <5 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
| РПС-32А РС4.520.212 | 2П | 9…12 | 64…86 | 2…5 | - | <5 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
| РПС-32А РС4.520.213 | 2П | 10,8…14 | 92…126 | 3,2…6,4 | - | <5 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
| РПС-32А РС4.520.214 | 2П | 13,5…18 | 149…201 | 3,7…7,5 | - | <5 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
| РПС-32А РС4.520.215 | 2П | 18…24 | 264…356 | 6…12 | - | <5 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
| РПС-32А РС4.520.216 | 2П | 24…32 | 425…575 | 8…16 | - | <5 | - | 0,25 | 5x10-6…0,1 | 0,05…115 |
| РПС-32А РС4.520.217 | 2П | 2,2…2,9 | 4,5…5,5 | 0,6…1,1 | - | <5 | - | 1,0 | 5x10-3…3,0 | 6…220 |
| РПС-32А РС4.520.218 | 2П | 3,6…4,8 | 13,5…16,5 | 1…2,2 | - | <5 | - | 1,0 | 5x10-3…3,0 | 6…220 |
| РПС-32А РС4.520.219 | 2П | 5,4…7,2 | 22,5…27,5 | 1,6…3,2 | - | <5 | - | 1,0 | 5x10-3…3,0 | 6…220 |
| РПС-32А РС4.520.220 | 2П | 9…12 | 64…86 | 2…5 | - | <5 | - | 1,0 | 5x10-3…3,0 | 6…220 |
| РПС-32А РС4.520.221 | 2П | 10,8…14 | 92…126 | 3,2…6,4 | - | <5 | - | 1,0 | 5x10-3…3,0 | 6…220 |
Минимальный срок службы и срок сохраняемости реле:
- в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
- или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 3 года;
- или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.
