РПС32А РС4.520.216

Характеристики

Артикул

4830PWVQM

Описание

Описание Реле РПС32А РС4.520.216

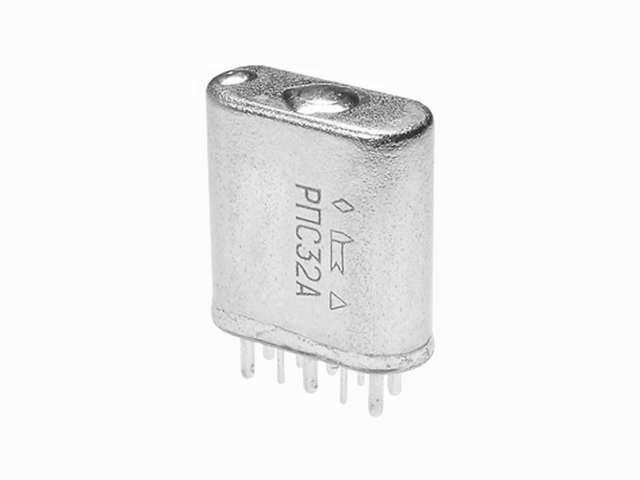

РПС32А РС4.520.216 реле герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики Реле РПС32А РС4.520.216:

Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотки обесточены) - 200
  - при максимальной температуре (после выдержки под рабочим напряжением) - 20
  - в условиях повышенной влажности - 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях - 500
  - в условиях повышенной влажности - 300
  - в условиях пониженного атмосферного давления - 180
Время суммарного нахождения обмотки под напряжением при максимальной температуре 100 ч.
Скважность включения не менее 5.
Длительность импульса, подаваемого на обмотку, не менее 0,025 с.
Время срабатывания при минимальном рабочем напряжении не более 5 мс.

Параметры:

Номер паспорта реле РПС-32А	Количество групп контактов	Рабочее напряжение	Сопротивление обмотки	Напряжение		Время		Сопротивление контактов	Диапазон коммутации
				Напряжение		Время			Диапазон коммутации
				срабатывания	отпускания	срабатывания	отпускания		ток	напряжение
		В	Ом	В	В	мс	мс	Ом	А	В
РПС-32А РС4.520.201	2П	2,2…2,9	4,5…5,5	0,6…1,1	-	<5	-	1,5	5x10^-3…3,0	6…220
РПС-32А РС4.520.202	2П	3,6…4,8	13,5…16,5	1…2,2	-	<5	-	1,5	5x10^-3…3,0	6…220
РПС-32А РС4.520.203	2П	5,4…7,2	22,5…27,5	1,6…3,2	-	<5	-	1,5	5x10^-3…3,0	6…220
РПС-32А РС4.520.204	2П	9…12	64…86	2…5	-	<5	-	1,5	5x10^-3…3,0	6…220
РПС-32А РС4.520.205	2П	10,8…14	92…126	3,2…6,4	-	<5	-	1,5	5x10^-3…3,0	6…220
РПС-32А РС4.520.206	2П	13,5…18	149…201	3,7…7,5	-	<5	-	1,5	5x10^-3…3,0	6…220
РПС-32А РС4.520.207	2П	18…24	264…356	6…12	-	<5	-	1,5	5x10^-3…3,0	6…220
РПС-32А РС4.520.208	2П	24…32	425…575	8…16	-	<5	-	1,5	5x10^-3…3,0	6…220
РПС-32А РС4.520.209	2П	2,2…2,9	4,5…5,5	0,6…1,1	-	<5	-	0,25	5x10^-6…0,1	0,05…115
РПС-32А РС4.520.210	2П	3,6…4,8	13,5…16,5	1…2,2	-	<5	-	0,25	5x10^-6…0,1	0,05…115
РПС-32А РС4.520.211	2П	5,4…7,2	22,5…27,5	1,6…3,2	-	<5	-	0,25	5x10^-6…0,1	0,05…115
РПС-32А РС4.520.212	2П	9…12	64…86	2…5	-	<5	-	0,25	5x10^-6…0,1	0,05…115
РПС-32А РС4.520.213	2П	10,8…14	92…126	3,2…6,4	-	<5	-	0,25	5x10^-6…0,1	0,05…115
РПС-32А РС4.520.214	2П	13,5…18	149…201	3,7…7,5	-	<5	-	0,25	5x10^-6…0,1	0,05…115
РПС-32А РС4.520.215	2П	18…24	264…356	6…12	-	<5	-	0,25	5x10^-6…0,1	0,05…115
РПС-32А РС4.520.216	2П	24…32	425…575	8…16	-	<5	-	0,25	5x10^-6…0,1	0,05…115
РПС-32А РС4.520.217	2П	2,2…2,9	4,5…5,5	0,6…1,1	-	<5	-	1,0	5x10^-3…3,0	6…220
РПС-32А РС4.520.218	2П	3,6…4,8	13,5…16,5	1…2,2	-	<5	-	1,0	5x10^-3…3,0	6…220
РПС-32А РС4.520.219	2П	5,4…7,2	22,5…27,5	1,6…3,2	-	<5	-	1,0	5x10^-3…3,0	6…220
РПС-32А РС4.520.220	2П	9…12	64…86	2…5	-	<5	-	1,0	5x10^-3…3,0	6…220
РПС-32А РС4.520.221	2П	10,8…14	92…126	3,2…6,4	-	<5	-	1,0	5x10^-3…3,0	6…220
РПС-32А РС4.520.222	2П	13,5…18	149…201	3,7…7,5	-	<5	-	1,0	5x10^-3…3,0	6…220
РПС-32А РС4.520.223	2П	18…24	264…356	6…12	-	<5	-	1,0	5x10^-3…3,0	6…220
РПС-32А РС4.520.224	2П	24…32	425…575	8…16	-	<5	-	1,0	5x10^-3…3,0	6…220
