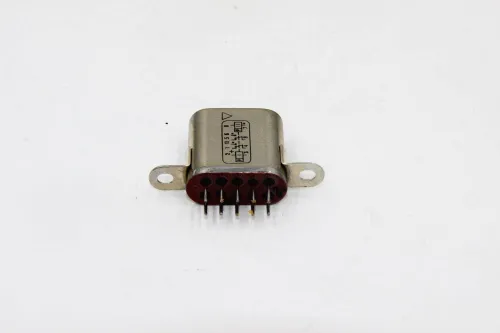

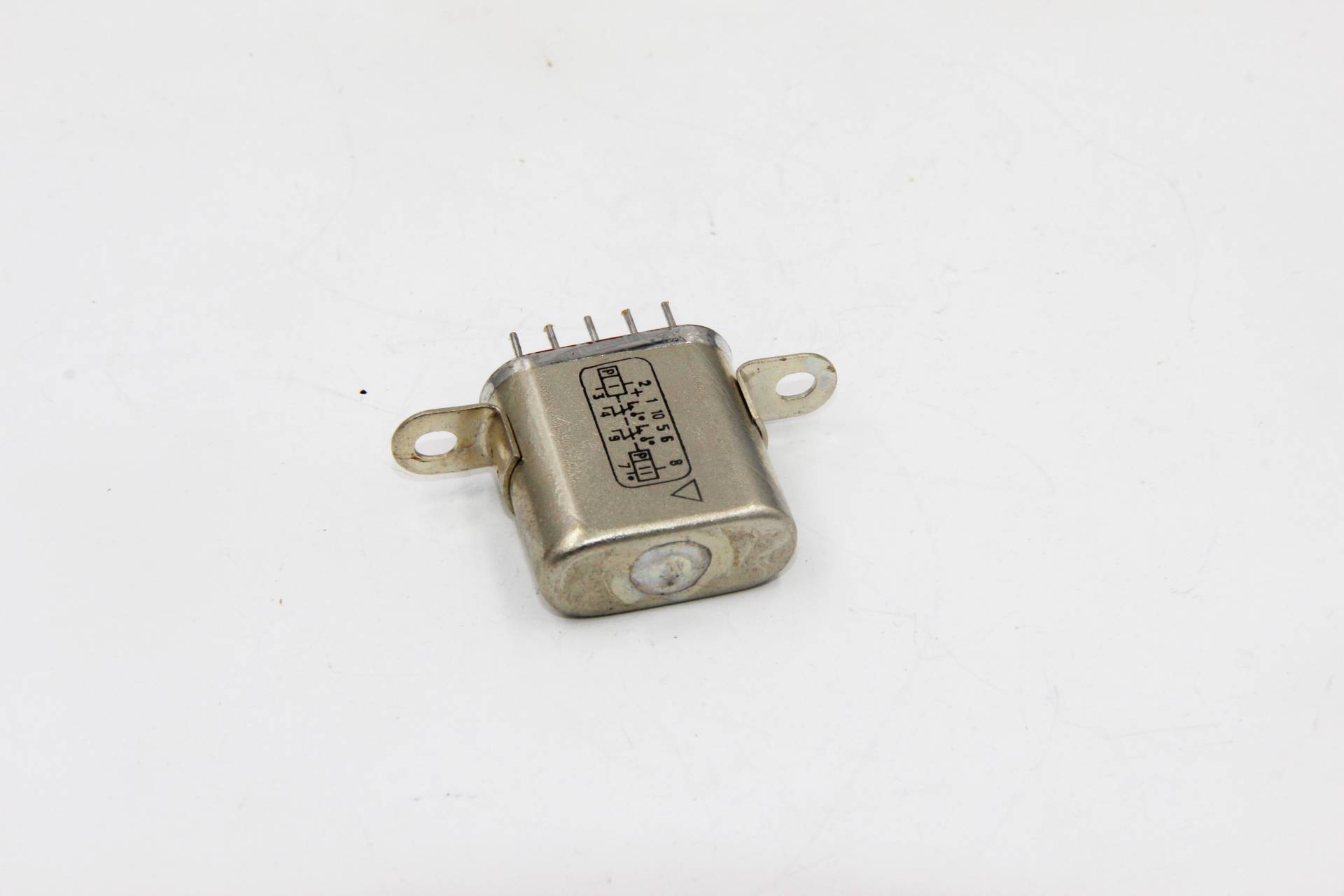

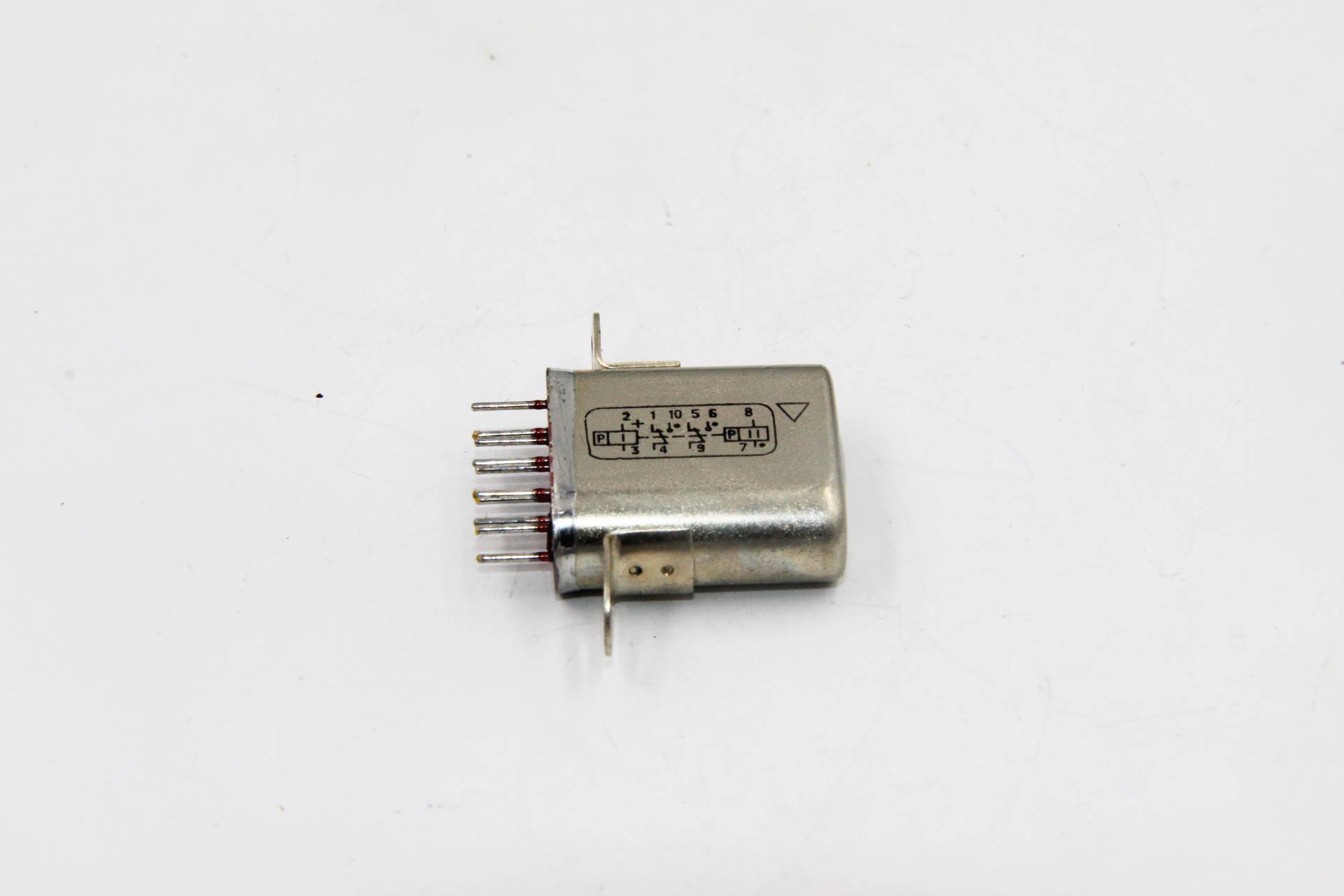

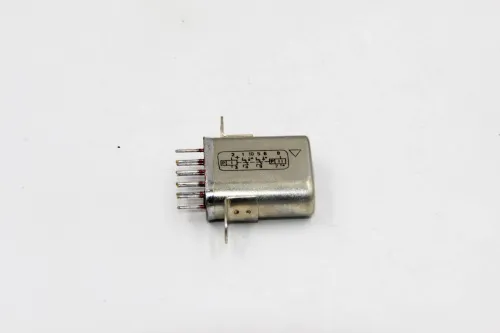

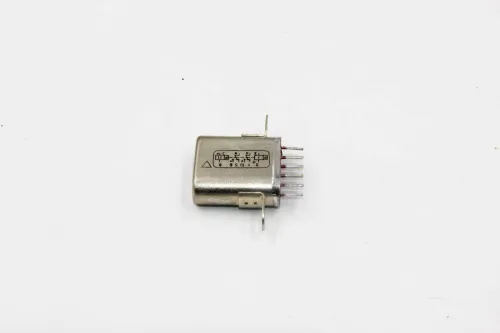

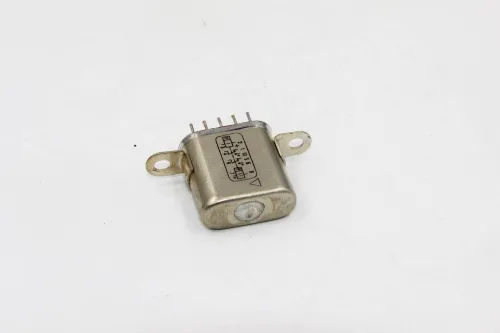

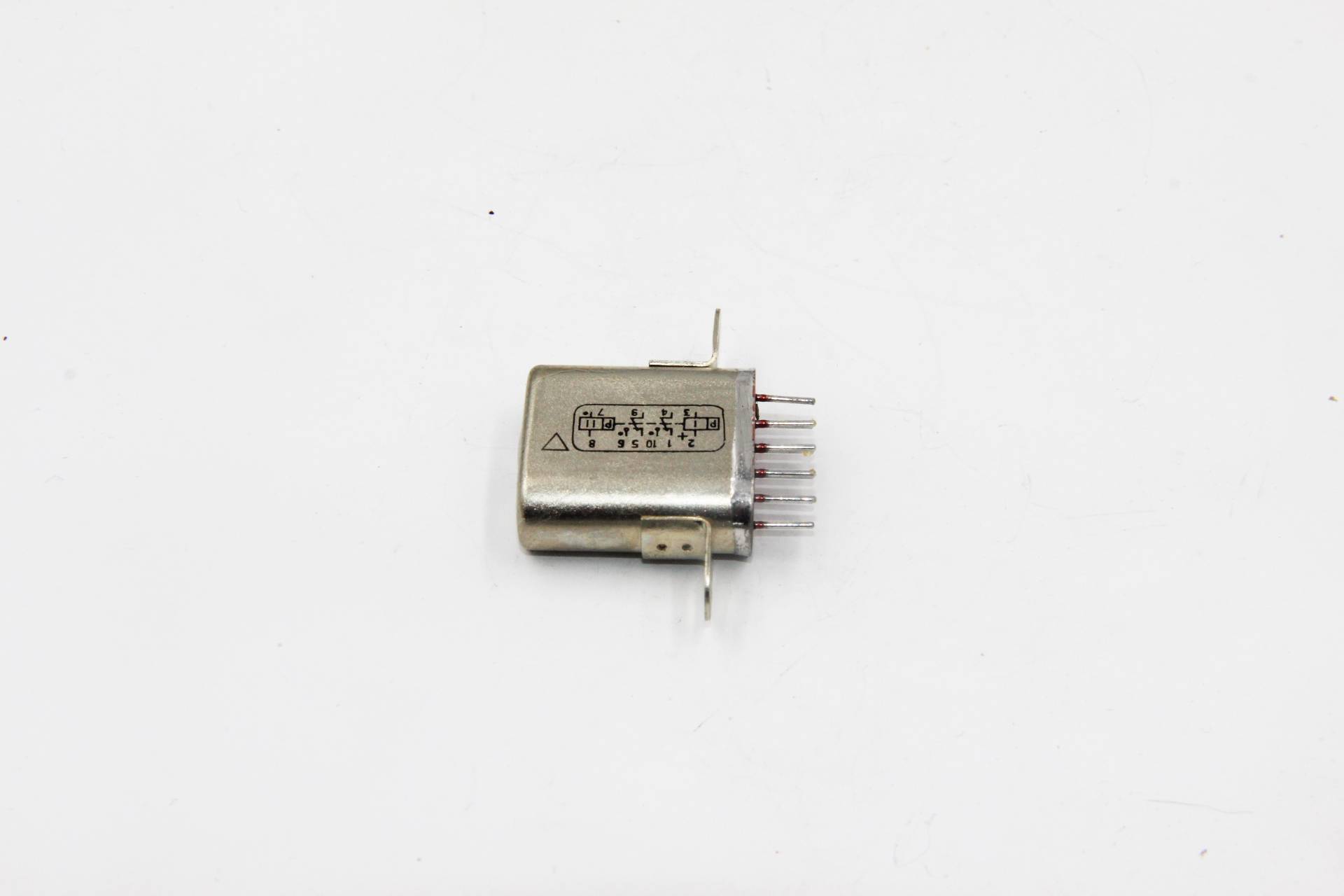

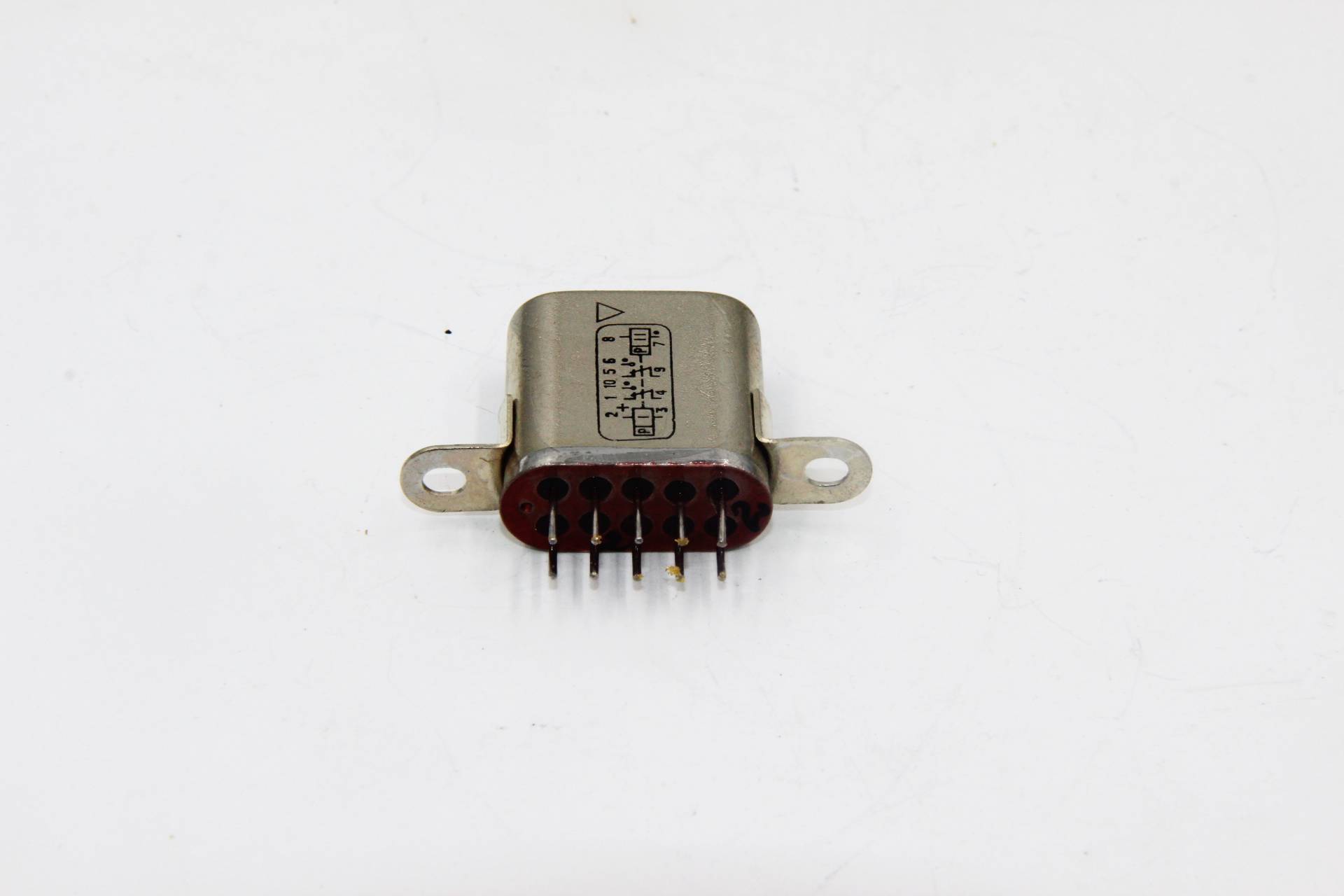

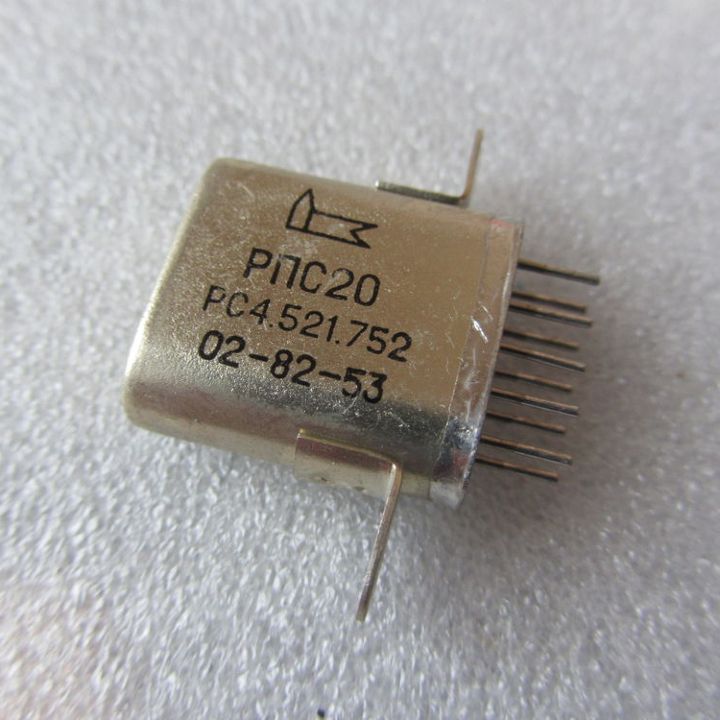

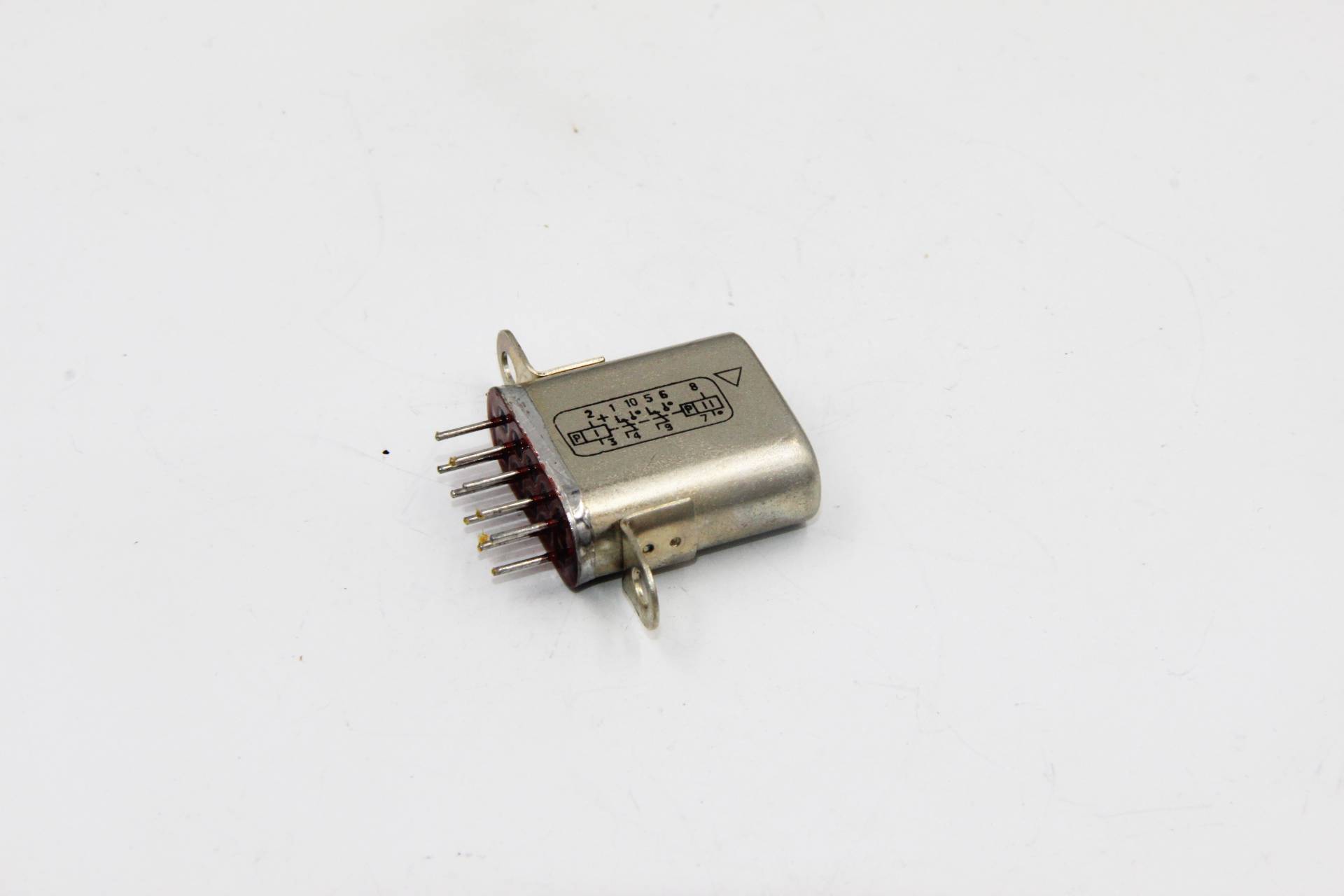

Описание реле РПС-20 РС4.521.752
Реле РПС20 РС4.520.752 служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Реле РПС20 РС4.520.752 управляемое постоянным током, имеет герметичный корпус с двумя переключающими контактами. Применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах..
Параметры и характеристики реле РПС-20 РС4.521.752:
Реле РПС-20 РС4.521.752 негерметичное, поляризованное, двустабильное, с двумя элементами на переключение, предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50-400 Гц.
Реле РПС-20 соответствует ГОСТ 16121-86 и техническим условиям РС0.452.055 ТУ.
Условия эксплуатации реле РПС-20:
- Температура окружающей среды от -60 до +60°С.
- Циклическое воздействие температур -60 и +60°С.
- Повышенная относительная влажность до 98% при температуре +35°С.
- Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот:
- от 5 до 50 Гц - с амплитудой 1 мм;
- от 50 до 2000 Гц - с ускорением не более 150 м/с2.
Технические характеристики реле РПС-20 РС4.521.752:
• Ток питания обмотки ...... постоянный;
• Сопротивление обмотки, Ом ...... 110-150;
• Напряжение срабатывания, В ...... 7,8;
• Рабочее напряжение, В ...... 10,8-14,0;
• Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях ...... 200;
- при максимальной температуре (после выдержки под рабочим напряжением) ...... 20;
- в условиях повышенной влажности ...... 10;
• Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях ...... 500;
- в условиях повышенной влажности ...... 300;
- при пониженном атмосферном давлении ...... 180;
Масса реле не более ...... 20 г.
Параметры:
Номер паспорта реле
РПС-20
|
Количество групп контактов
|
Рабочее напряжение
|
Сопротивление обмотки
|
Напряжение
|
Время
|
Сопротивление контактов
|
Диапазон
коммутации
|
срабатывания
|
отпускания
|
срабатывания
|
отпускания
|
ток
|
напряжение
|
В
|
Ом
|
В
|
В
|
мс
|
мс
|
Ом
|
А
|
В
|
РПС-20 РС4.521.751
|
2П
|
5,4…7,2
|
27…33
|
3,6
|
-
|
<10
|
-
|
1,0
|
0,05…1,0
|
6…115
|
РПС-20 РС4.521.752
|
2П
|
10,8…14
|
110…150
|
7,8
|
-
|
<10
|
-
|
1,0
|
0,05…1,0
|
6…115
|
РПС-20 РС4.521.753
|
2П
|
13,5…18
|
190…250
|
10,0
|
-
|
<10
|
-
|
1,0
|
0,05…1,0
|
6…115
|
РПС-20 РС4.521.754
|
2П
|
24…32
|
530…790
|
18,0
|
-
|
<10
|
-
|
1,0
|
0,05…1,0
|
6…115
|
РПС-20 РС4.521.755
|
2П
|
24…32
|
530…790
|
18,0
|
-
|
<10
|
-
|
1,0
|
0,05…1,0
|
6…115
|
РПС-20 РС4.521.756
|
2П
|
21…34
|
425…575
|
16,0
|
-
|
<10
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
РПС-20 РС4.521.757
|
2П
|
18…22
|
270…370
|
13,0
|
-
|
<10
|
-
|
1,0
|
0,05…1,0
|
6…115
|
РПС-20 РС4.521.758
|
2П
|
4…5,2
|
16…20
|
2,8
|
-
|
<10
|
-
|
1,0
|
0,05…1,0
|
6…115
|
РПС-20 РС4.521.759
|
2П
|
22…34
|
425…575
|
16,0
|
-
|
<10
|
-
|
1,0
|
0,05…1,0
|
6…115
|
РПС-20 РС4.521.760
|
2П
|
13,5…18
|
170…230
|
10,0
|
-
|
<10
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
РПС-20 РС4.521.761
|
2П
|
5,4…7,2
|
27…33
|
3,6
|
-
|
<10
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
РПС-20 РС4.521.762
|
2П
|
10,8…14
|
110…150
|
7,8
|
-
|
<10
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
РПС-20 РС4.521.763
|
2П
|
24…32
|
530…790
|
18,0
|
-
|
<10
|
-
|
0,25
|
5x10-6…0,1
|
0,05…115
|
