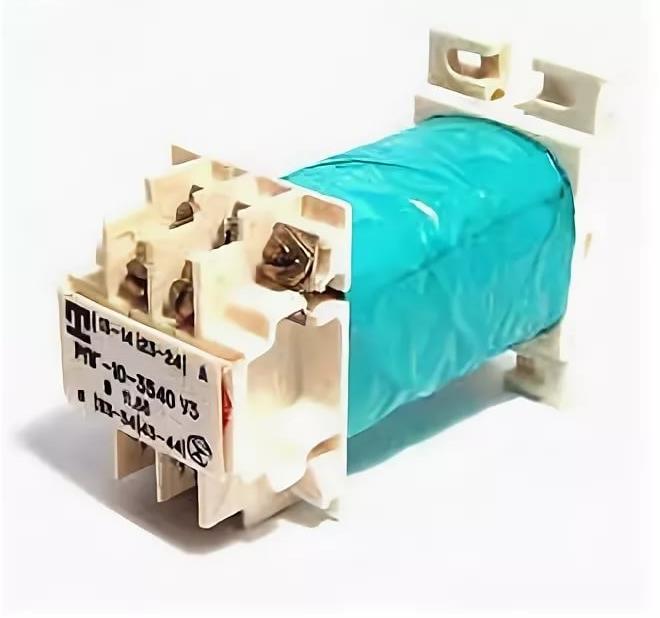

РПГ-10 3520 24В

Описание реле РПГ-10 3520 24В

РПГ-10 3520 24В реле промежуточное герконовое применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РПГ-10 3520 24В:

Реле промежуточное герконовое для переднего присоединения внешних проводов под винт РПГ-10 3520 24В предназначено для работы в схемах автоматики и управления постоянного или выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц безприменения фильтра, а также выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%.

Структура условного обозначения РПГ-10-35Х0-ХХ:
- РПГ - реле промежуточное герконовое;
- 10 - номер серии;
- 3 - способ подсоединения внешних проводов под винт;
- 5 - тип геркона, применяемого в реле (МКА-52202; ТУ 11-77 ОДО 360.025 ТУ);
- Х - число замыкающих контактов;
- 0 - число размыкающих контактов;
- ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.
Номинальный ток замыкающих контактов - 4 А.
Номинальное напряжение питания -12; 15; 24; 48; 60; 110  В.
Число замыкающих контактов -РПГ10-35 -2; РПГ10-3540 -4 ;РПГ10-3560 6;
Время срабатывания - 75;10,5;12 мс.
Время отпускания -1,5;1,8;2,5 мс.
Масса -0,2; 0,255;0,32 кг.
