Описание реле РПГ-2К 2203 24В

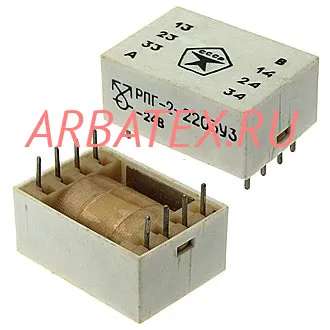

РПГ-2К 2203 24В реле промежуточное герконовое применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РПГ-2К 2203 24В:

Реле промежуточное герконовое РПГ-2К 2203 предназначено для работы в схемах автоматикии управления, выполненных на печатных платах, на напряжения питания 12, 15, 24В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра, а так же выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%.

Структура условного обозначения РПГ-2Х 22ХХ-ХХ:
- РПГ - реле промежуточное герконовое;
- 2 - номер серии;
- Х - "-" - разделительный знак или К -модификация реле с улучшенными параметрами и характеристиками;
- 2 - вид крепления и способ присоединения внешних проводов (пайкой на печатный монтаж);
- 2 - тип геркона (КЭМ-2А; ОДО.360.038 ТУ);
- ХХ - число замыкающих контактов реле (01-1; 02-2; 03-3);
- ХХ - климатическое исполнение и категория размещения (У3 и О4) по ГОСТ 15150-69.

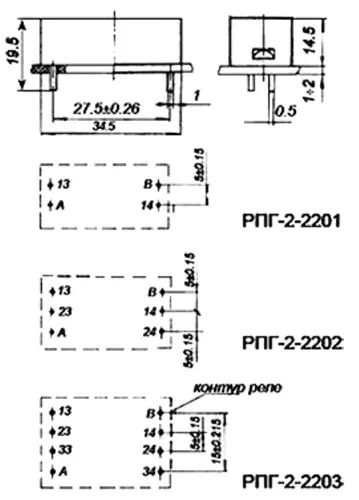

Технические характеристики реле РПГ-2:
Номинальное напряжение питания, В:
     - РПГ-2-2201; РПГ-2К220112 ...... 15; 24;
     - РПГ-2-2202; РПГ-2-2203; РПГ-2К2202; РПГ-2К2203 ...... 12; 24;
Номинальный ток контактов, А ...... 0,8;
Номинальные рабочие токи контактов, А ...... 1*10-3-0,625;
Номинальное напряжение контактов  переменного тока частотой 50 Гц, В ...... 127;
Номинальные рабочие напряжения контактов переменного тока, В ...... 5*10-2-130;
Номинальные рабочие напряжения контактов постоянного тока, В ...... 5*10-2-180;
Время замыкания контактов при срабатывании, мс, не более ...... 1;
Время размыкания контактов при возврате, мс, не более ...... 0,3.
