РП-25 220В 50Гц

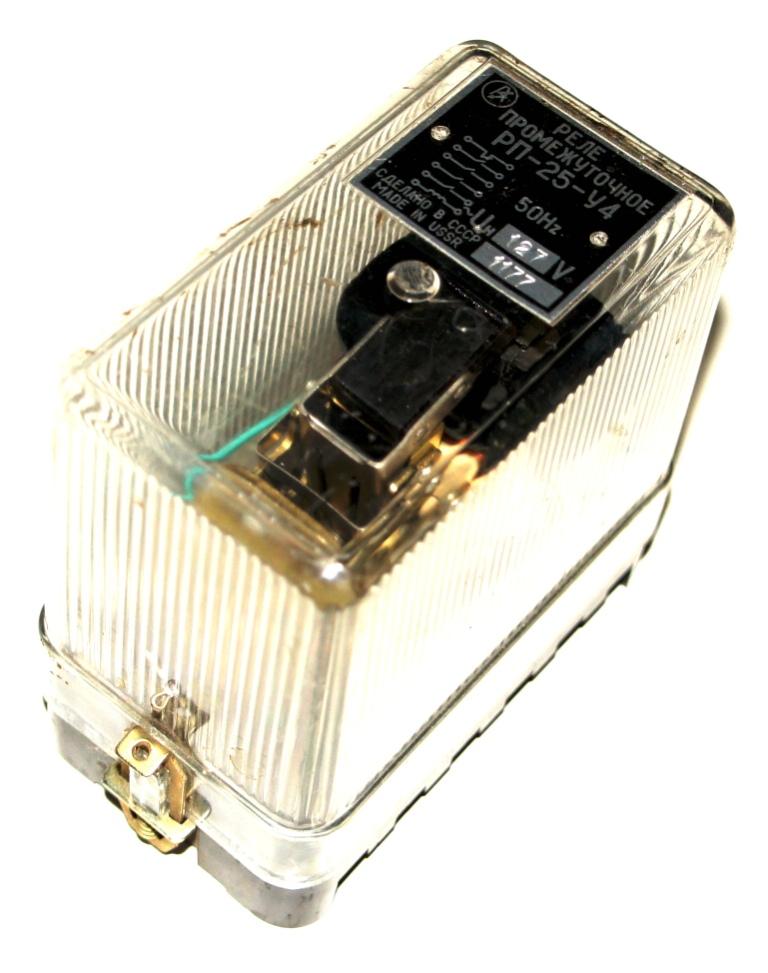

Описание реле РП-25 220В 50Гц

РП-25 220В 50Гц реле промежуточное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РП-25 220В 50Гц:

Реле промежуточное РП-25 220В 50Гц предназначено для применения в качестве вспомогательных реле в цепях переменного тока.
Реле выпускается с 1 размыкающим и 4 замыкающими контактами.
При перестановке контактных угольников и подвижных контактных пластин на месте эксплуатации можно получить:
- 2 размыкающих и 3 замыкающих контакта;
- 3 размыкающих и 3 замыкающих контакта;
- 4 размыкающих и 1 замыкающий контакт.
Конструктивное исполнение по способу присоединения внешних проводников – переднее, заднее (винтом или шпилькой).

Структура условного обозначения реле
РП-25-ХХ:
РП - реле промежуточное;
23 - порядковый номер разработки;
Х4- Климатическое исполнение и категория размещения по ГОСТ15150-69 (УХЛ4, О4).

Технические характеристики реле РП-25:
- Номинальное напряжение 100, 127, 220, 380 В переменного тока.
- Потребляемая мощность при номинальном напряжении 10 Вa.
- Наименьший коммутируемый ток 0,05А при напряжении не менее 24В.

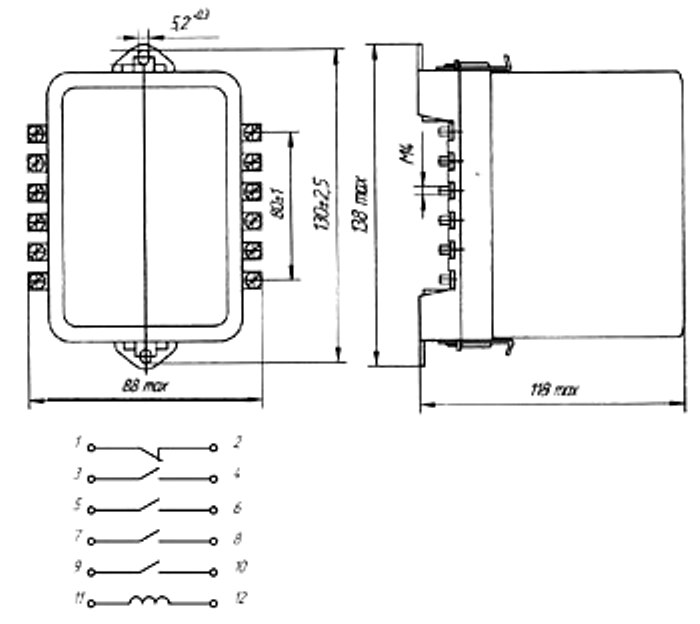

- Габаритные размеры не более 67х128х118 мм.
- Масса не более 0,825 кг.
