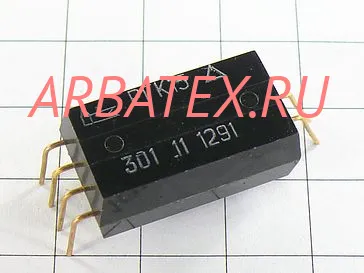

Описание реле РГК-15 БГ4.569.003-01
РГК-15 БГ4.569.003-01 реле электромагнитное герконовое неполяризованное одностабильное слаботочное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

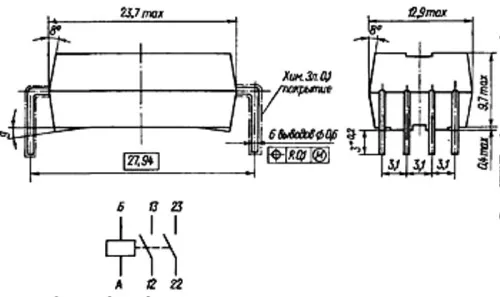

Параметры и характеристики реле РГК-15 БГ4.569.003-01:
Реле РГК-15 БГ4.569.003-01 герконовое, двухпозиционное, одностабильное, с двумя магнитоуправляемыми герметизированными замыкающими контактами типа МКА-20101 ОД0.360.052 ТУ.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РГК-15 соответствует требованиям ГОСТ 16121-86 и техническим условиям Бг0.450.003 ТУ.
Технические характеристики.
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) - 1000
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
- в условиях повышенной влажности - 10
Испытательное переменное напряжение, В:
в нормальных климатических условиях:
- между герконами, между герконами и обмоткой - 500
- между выводами каждого геркона - 200
в условиях повышенной влажности:
- между герконами, между герконами и обмоткой - 300
- между выводами каждого геркона - 200
при пониженном атмосферном давлении:
- между герконами, между герконами и обмоткой, между выводами каждого геркона - 180
Время срабатывания реле не более 1,5 мс.
Время отпускания не более 0,5 мс.
Материал контактов - Зл999,9.
Сопротивление электрического контакта не более 0,2 Ом.
Масса реле не более 8,5 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
