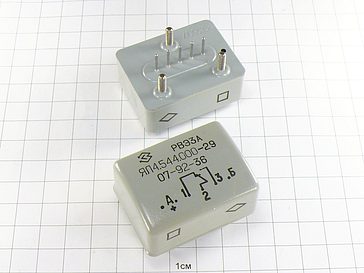

РВЭ-3А ЯЛ4.544.000-29

Описание реле РВЭ-3А ЯЛ4.544.000-29

РВЭ-3А ЯЛ4.544.000-29 слаботочное статическое реле времени, реле служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. реле применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики реле РВЭ-3А ЯЛ4.544.000-29:

Реле РВЭ-3А ЯЛ4.544.000-29 модернизированное герметичное, статическое, с одним контактным выходом, имеющим один переключающий контакт, и с одним бесконтактным выходом.
Реле РВЭ-3А предназначено для коммутации электрических цепей постоянного и переменного тока с фиксированными выдержками времени от 0,05 до 900 с.
Реле РВЭ-ЗА соответствует требованиям ГОСТ 16120-86 и техническим условиям ЯЛ0.454.010 ТУ.

Технические характеристики реле РВЭ-3А:
Ток питания - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (цепь питания обесточена) - 200
  - в условиях повышенной влажности - 10
  - при максимальной температуре (после выдержки цепи питания реле под рабочим напряжением) - 20
Испытательное переменное напряжение между токоведущими элементами и корпусом, между токоведущими элементами, В:
в нормальных климатических условиях:
  - между токоведущими элементами и корпусом - 350
  - между токоведущими элементами - 180
  - в условиях повышенной влажности - 180
  - при пониженном атмосферном давлении - 180
Сопротивление контактов электрической цепи в период поставки (приемки), измеренное при напряжении (6+1) В и токе (1000+10) мА, не более 1,6 Ом.

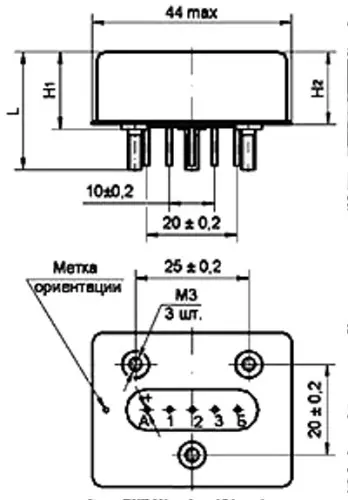

Масса реле с контактным выходом исполнений ЯЛ4.544.00-18 - ЯЛ4.544.000-41 - 70 г, с бесконтактным выходом исполнений ЯЛ4.544.000-42 - ЯЛ4.544.000-65 - 60 г.
Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
