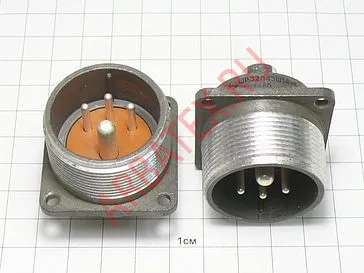

ШР32П4ЭШ14 вилка

Описание разъема ШР32П4ЭШ14:

Соединитель ШР32П4ЭШ14 цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Соединитель ШР32П4ЭШ14 имеет один контакт, диаметром в 1мм который в свою очередь имеет серебрянное напыление.

ШР32П4ЭШ14 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.

Максимальное напряжения для соединителя ШР32П4ЭШ14 - 850В.

Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.

Параметры разъема ШР32П4ЭШ14:

- Сопротивление изоляции в нормальных климатических условиях ..... не менее 5000 МОм

- Количество сочленений ..... расчленений 500

- Интервал рабочих температур ..... от -60 до +60°С

- Минимальная наработка ..... 1000 часов

- Срок сохраняемости ..... 15 лет

Обозначение разъема ШР32П4ЭШ14:

ШР - тип соединителя;

32 - условный размер корпуса;

П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;

4 - количество контактов;

Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;

Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;

14 - обозначение сочетания контактов (условное число);

Н - покрытие контактов никель;

М - пластмассовый корпус.
